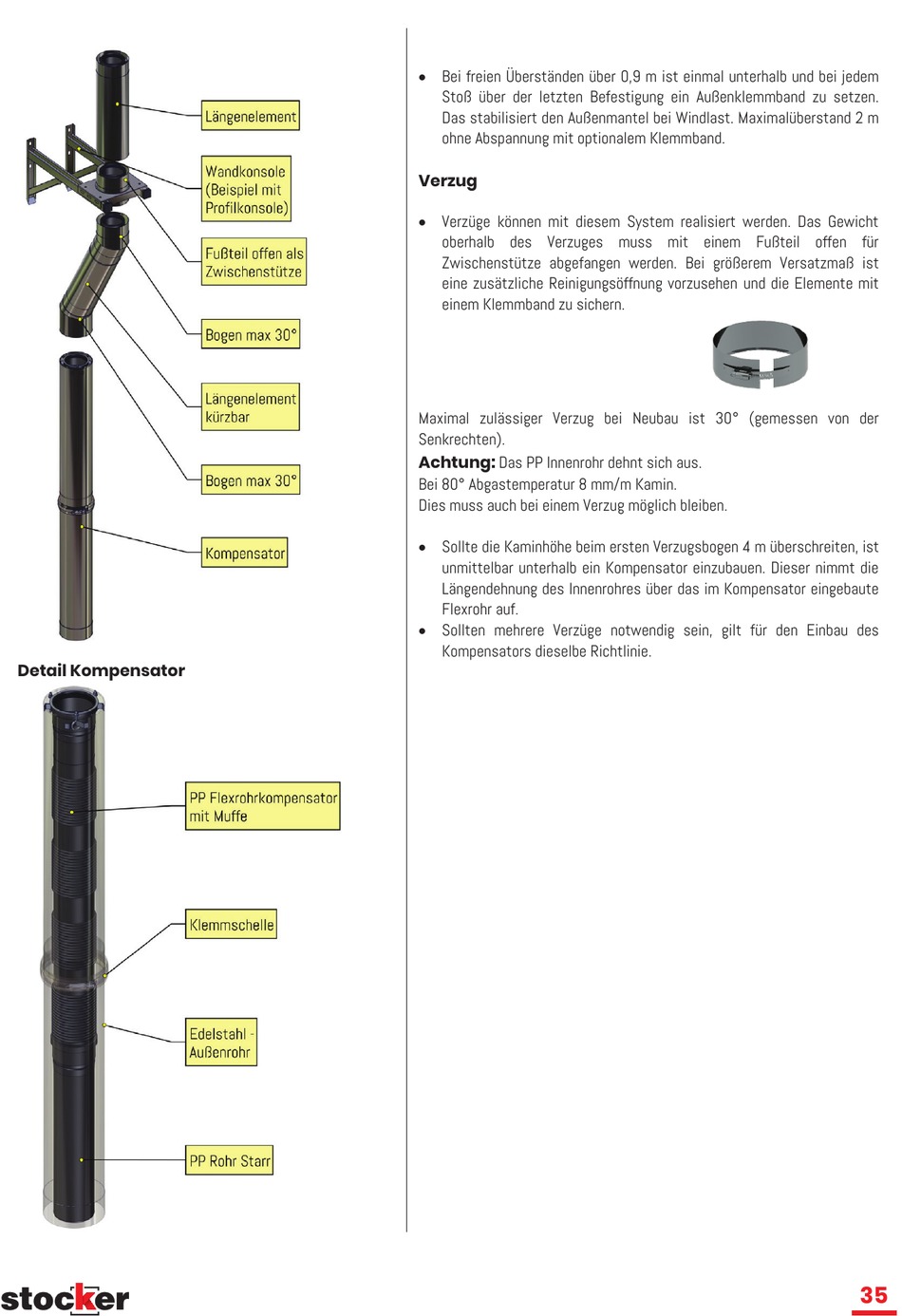

Stocker PolyLine PP Montageanleitung Seite 39

Detail Kompensator
 Bei freien Überständen über 0,9 m ist einmal unterhalb und bei jedem
Stoß über der letzten Befestigung ein Außenklemmband zu setzen.
Das stabilisiert den Außenmantel bei Windlast. Maximalüberstand 2 m
ohne Abspannung mit optionalem Klemmband.
Verzug
 Verzüge können mit diesem System realisiert werden. Das Gewicht
oberhalb des Verzuges muss mit einem Fußteil offen für
Zwischenstütze abgefangen werden. Bei größerem Versatzmaß ist
eine zusätzliche Reinigungsöffnung vorzusehen und die Elemente mit
einem Klemmband zu sichern.
Maximal zulässiger Verzug bei Neubau ist 30° (gemessen von der
Senkrechten).
Achtung: Das PP Innenrohr dehnt sich aus.
Bei 80° Abgastemperatur 8 mm/m Kamin.
Dies muss auch bei einem Verzug möglich bleiben.
 Sollte die Kaminhöhe beim ersten Verzugsbogen 4 m überschreiten, ist
unmittelbar unterhalb ein Kompensator einzubauen. Dieser nimmt die
Längendehnung des Innenrohres über das im Kompensator eingebaute
Flexrohr auf.
 Sollten mehrere Verzüge notwendig sein, gilt für den Einbau des
Kompensators dieselbe Richtlinie.
