Stocker PolyLine PP Montageanleitung Seite 33

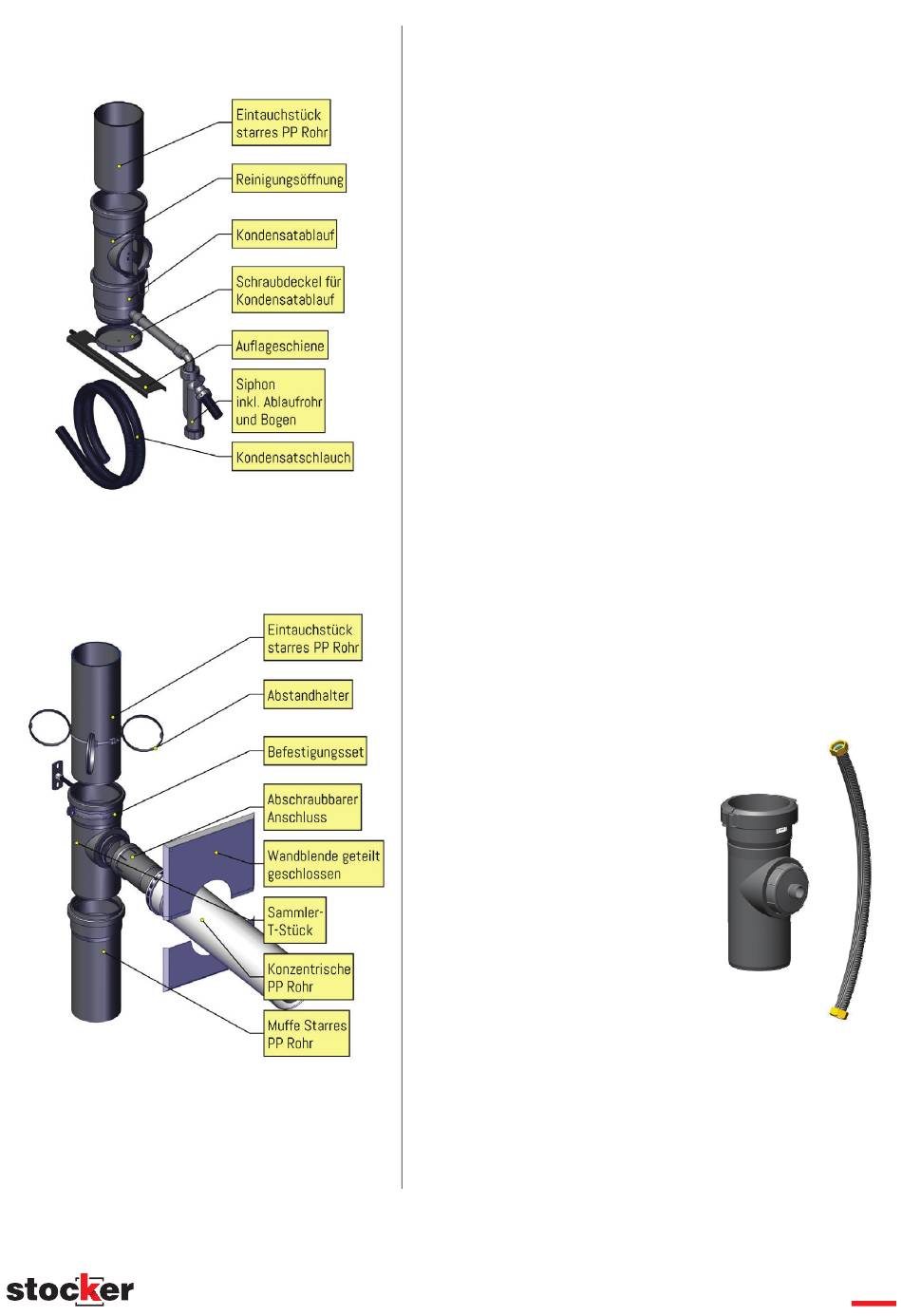

Ablauf und Reinigungsöffnung
Grundpaket Starr
Anschluss-T-Stück
Grundpaket Starr unterster Anschluss
Besonderheiten starr
Das untere Reinigungs-T-Stück mit Kondensatablauf braucht beim starren
Sammler im Schacht nicht fixiert zu werden. Der beiliegende
Kunststoffschlauch wird an den 45° abzweigenden Anschluss des Siphons
fixiert. Der nach oben abgehende Teil dient zum Anschluss des
Kondensatablaufs vom Kamin. Überwurfmutter abnehmen und über den
Ablaufstutzen des Sammlers stecken. Dichtung über den Ablaufstutzen
schieben und dann mit der Überwurfmutter den Siphon wieder zuschrauben.
Die zweite kleinere obere Öffnung des Siphons bleibt offen und dient zum
Einfüllen von Wasser bei der Dichtheitsdruckprüfung durch den
Rauchfangkehrer. Der untere Schraubdeckel dient zur Reinigung des Siphons.
Der Ablaufschlauch sollte so montiert werden, dass er nicht durchhängen
kann und so einen "Wassersack" bildet.
Besonderheit beim Anschluss-T-Stück ist der mitgelieferte Sicherungsdeckel
mit Schraubgewinde zum gemeinsamen Einbau mit der restlichen
Kaminsäule von der Mündung aus. Der Deckel ist eine Montagehilfe und
schützt das Gewinde und den Dichtring am waagrechten Abgang. Nach
erfolgter Montage wird der Deckel abgeschraubt und durch den
abschraubbaren Anschluss ersetzt. Wichtig ist, den Abgang fest genug in die
Endposition zu schrauben, damit die Dichtung angedrückt wird und sich der
Anschlussstutzen nicht durch Vibrationen aus dem Kesselgebläse lösen
kann. Das unterste Anschluss-T-Stück muss im Schacht mit beiliegendem
Befestigungsset fixiert
Erweiterungsanschlüsse müssen auch mit beiliegendem Befestigungsset
fixiert werden, damit es einen Fixpunkt für den darunterliegenden
Dehnungskompensator bildet. Erster Dehnungskompensator wird unter dem
zweiten Geräteanschluss
darüberliegenden Anschlüssen. Ohne eine Fixierung würde sich das
Anschluss-T-Stück bei Wärmeausdehnung der Sammlersäule nach oben
schieben und der Anschlussstutzen abreißen. Eine Fixierung mit
Steinwolleabstopfung ist bei Überdruckanlagen und konzentrischem Betrieb
verboten!
Das Kondensatrückführungselement ist dort
einzusetzen, wo eine Kondensatableitung des
Geräts im Aufstellungsraum nicht möglich ist.
Es ermöglicht auftretendes Kondensat vom
Kondensatablauf des Kessels zurück in die
Steigleitung zu führen, wenn in der Nähe des
Kessels kein Abfluss vorhanden ist. Die
Verbindung darf nur mit nichtbrennbaren
Schläuchen verlängert werden. Der Abstand
vom Metallschlauch zu brennbaren Bauteilen
muss mindestens 50 mm betragen! Der Einbau
erfolgt unterhalb des T-Stücks. Die obere
Fixschelle wird nur bei Einbau direkt unterhalb
des Flexkompensators benötigt.
Die Montage der Kopfausbildungen sind in der Montageanleitung PP- Starr
detailliert ausgeführt. Bei den Sammlerformteilen ist der Einbau genau gleich
zu handhaben.
werden. Alle darüber
montiert. Ebenfalls bei
liegenden
allen weiteren,
