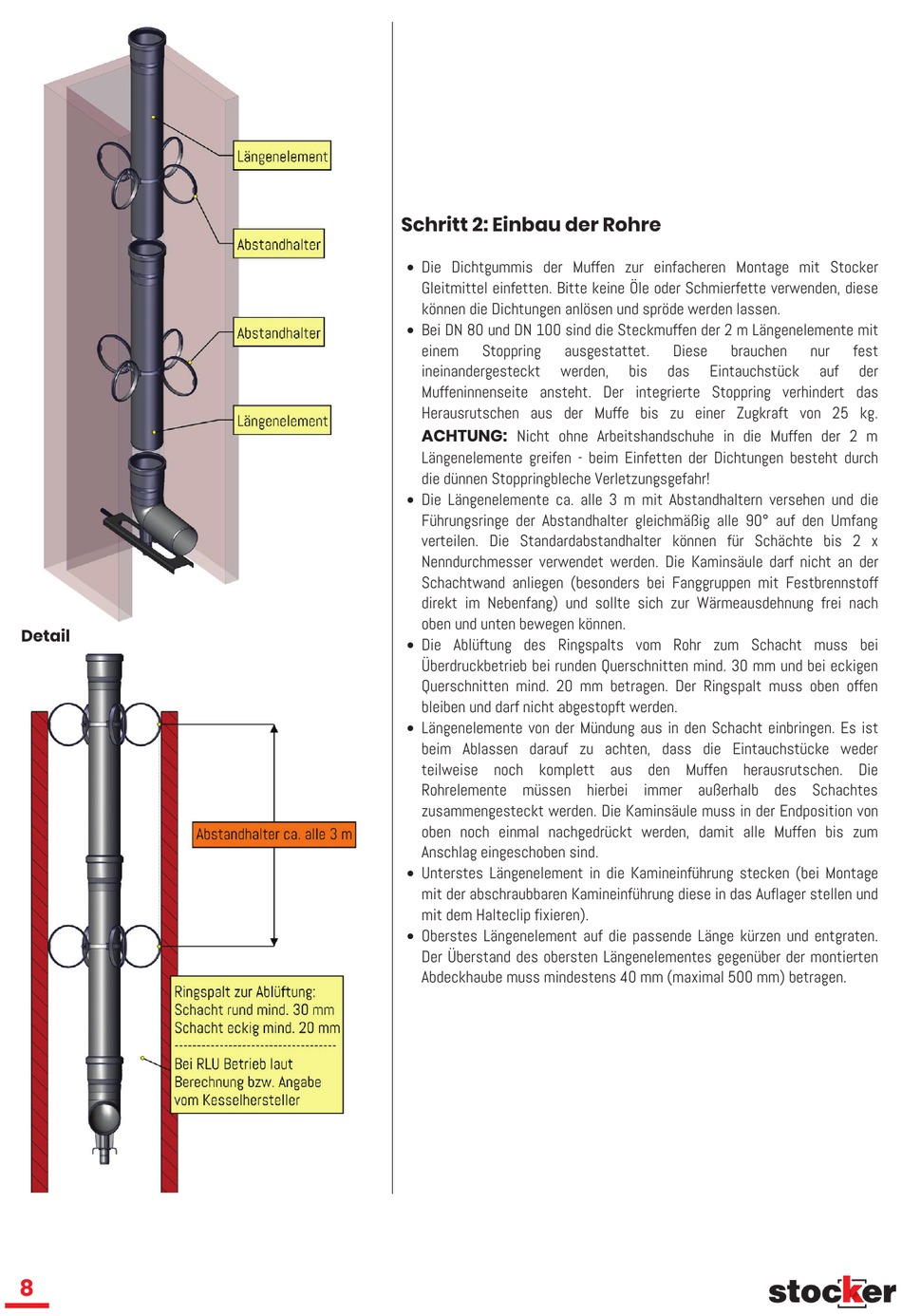

Einbau Rohrelemente - Stocker Polyline Pp Montageanleitung

Detail
8
Schritt 2: Einbau der Rohre
 Die Dichtgummis der Muffen zur einfacheren Montage mit Stocker
Gleitmittel einfetten. Bitte keine Öle oder Schmierfette verwenden, diese
können die Dichtungen anlösen und spröde werden lassen.
 Bei DN 80 und DN 100 sind die Steckmuffen der 2 m Längenelemente mit
einem Stoppring ausgestattet.
ineinandergesteckt werden,
Muffeninnenseite ansteht. Der integrierte Stoppring verhindert das
Herausrutschen aus der Muffe bis zu einer Zugkraft von 25 kg.
ACHTUNG: Nicht ohne Arbeitshandschuhe in die Muffen der 2 m
Längenelemente greifen - beim Einfetten der Dichtungen besteht durch
die dünnen Stoppringbleche Verletzungsgefahr!
 Die Längenelemente ca. alle 3 m mit Abstandhaltern versehen und die
Führungsringe der Abstandhalter gleichmäßig alle 90° auf den Umfang
verteilen. Die Standardabstandhalter können für Schächte bis 2 x
Nenndurchmesser verwendet werden. Die Kaminsäule darf nicht an der
Schachtwand anliegen (besonders bei Fanggruppen mit Festbrennstoff
direkt im Nebenfang) und sollte sich zur Wärmeausdehnung frei nach
oben und unten bewegen können.
 Die Ablüftung des Ringspalts vom Rohr zum Schacht muss bei
Überdruckbetrieb bei runden Querschnitten mind. 30 mm und bei eckigen
Querschnitten mind. 20 mm betragen. Der Ringspalt muss oben offen
bleiben und darf nicht abgestopft werden.
 Längenelemente von der Mündung aus in den Schacht einbringen. Es ist
beim Ablassen darauf zu achten, dass die Eintauchstücke weder
teilweise noch komplett aus den Muffen herausrutschen. Die
Rohrelemente müssen hierbei immer außerhalb des Schachtes
zusammengesteckt werden. Die Kaminsäule muss in der Endposition von
oben noch einmal nachgedrückt werden, damit alle Muffen bis zum
Anschlag eingeschoben sind.
 Unterstes Längenelement in die Kamineinführung stecken (bei Montage
mit der abschraubbaren Kamineinführung diese in das Auflager stellen und
mit dem Halteclip fixieren).
 Oberstes Längenelement auf die passende Länge kürzen und entgraten.
Der Überstand des obersten Längenelementes gegenüber der montierten
Abdeckhaube muss mindestens 40 mm (maximal 500 mm) betragen.
Diese brauchen
bis das Eintauchstück
nur fest
auf der
