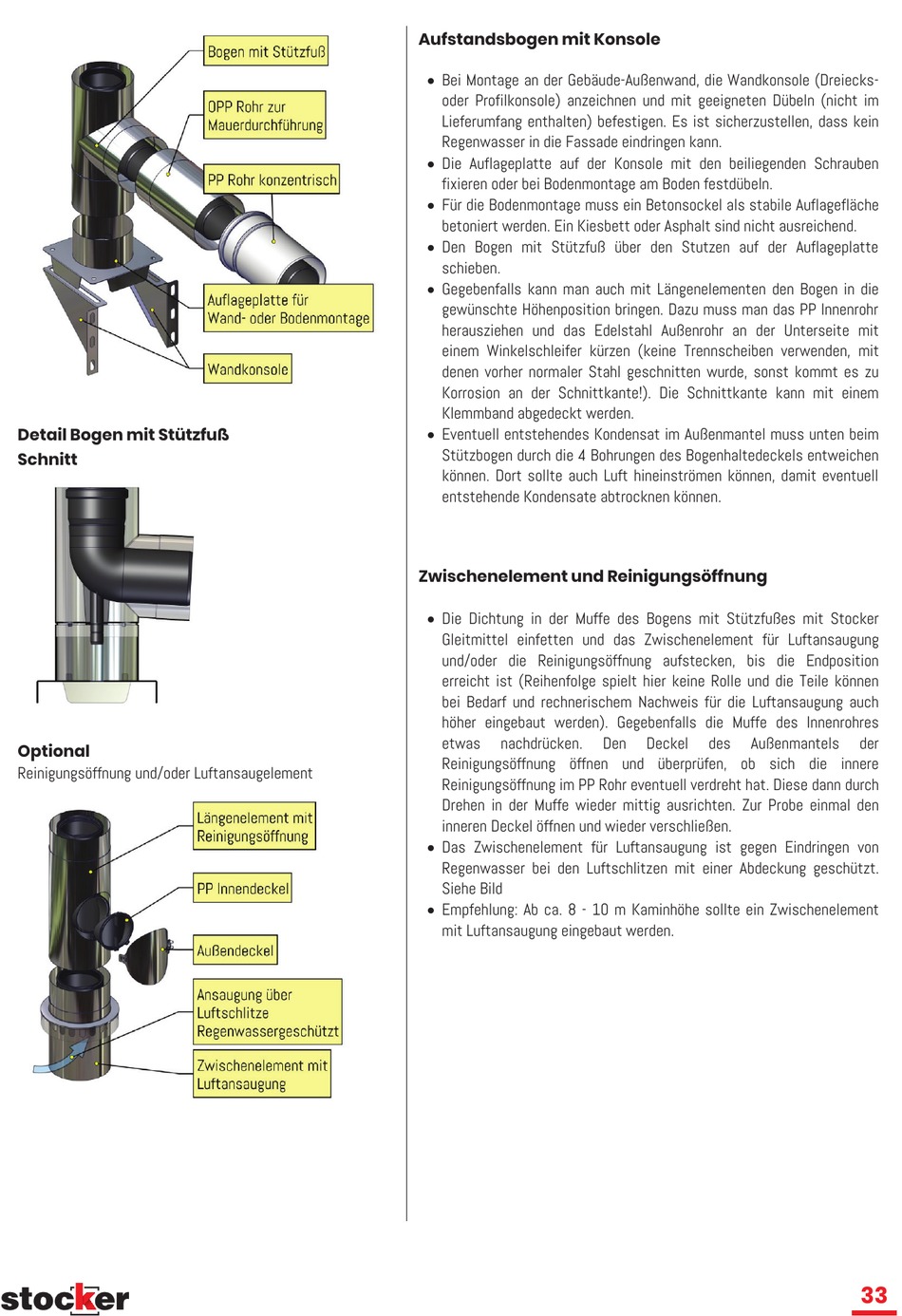

Stocker PolyLine PP Montageanleitung Seite 37

Detail Bogen mit Stützfuß
Schnitt
Optional
Reinigungsöffnung und/oder Luftansaugelement
Aufstandsbogen mit Konsole
 Bei Montage an der Gebäude-Außenwand, die Wandkonsole (Dreiecks-
oder Profilkonsole) anzeichnen und mit geeigneten Dübeln (nicht im
Lieferumfang enthalten) befestigen. Es ist sicherzustellen, dass kein
Regenwasser in die Fassade eindringen kann.
 Die Auflageplatte auf der Konsole mit den beiliegenden Schrauben
fixieren oder bei Bodenmontage am Boden festdübeln.
 Für die Bodenmontage muss ein Betonsockel als stabile Auflagefläche
betoniert werden. Ein Kiesbett oder Asphalt sind nicht ausreichend.
 Den Bogen mit Stützfuß über den Stutzen auf der Auflageplatte
schieben.
 Gegebenfalls kann man auch mit Längenelementen den Bogen in die
gewünschte Höhenposition bringen. Dazu muss man das PP Innenrohr
herausziehen und das Edelstahl Außenrohr an der Unterseite mit
einem Winkelschleifer kürzen (keine Trennscheiben verwenden, mit
denen vorher normaler Stahl geschnitten wurde, sonst kommt es zu
Korrosion an der Schnittkante!). Die Schnittkante kann mit einem
Klemmband abgedeckt werden.
 Eventuell entstehendes Kondensat im Außenmantel muss unten beim
Stützbogen durch die 4 Bohrungen des Bogenhaltedeckels entweichen
können. Dort sollte auch Luft hineinströmen können, damit eventuell
entstehende Kondensate abtrocknen können.
Zwischenelement und Reinigungsöffnung
 Die Dichtung in der Muffe des Bogens mit Stützfußes mit Stocker
Gleitmittel einfetten und das Zwischenelement für Luftansaugung
und/oder die Reinigungsöffnung aufstecken, bis die Endposition
erreicht ist (Reihenfolge spielt hier keine Rolle und die Teile können
bei Bedarf und rechnerischem Nachweis für die Luftansaugung auch
höher eingebaut werden). Gegebenfalls die Muffe des Innenrohres
etwas nachdrücken.
Reinigungsöffnung öffnen und überprüfen, ob sich die innere
Reinigungsöffnung im PP Rohr eventuell verdreht hat. Diese dann durch
Drehen in der Muffe wieder mittig ausrichten. Zur Probe einmal den
inneren Deckel öffnen und wieder verschließen.
 Das Zwischenelement für Luftansaugung ist gegen Eindringen von
Regenwasser bei den Luftschlitzen mit einer Abdeckung geschützt.
Siehe Bild
 Empfehlung: Ab ca. 8 - 10 m Kaminhöhe sollte ein Zwischenelement
mit Luftansaugung eingebaut werden.
Den Deckel des Außenmantels der
