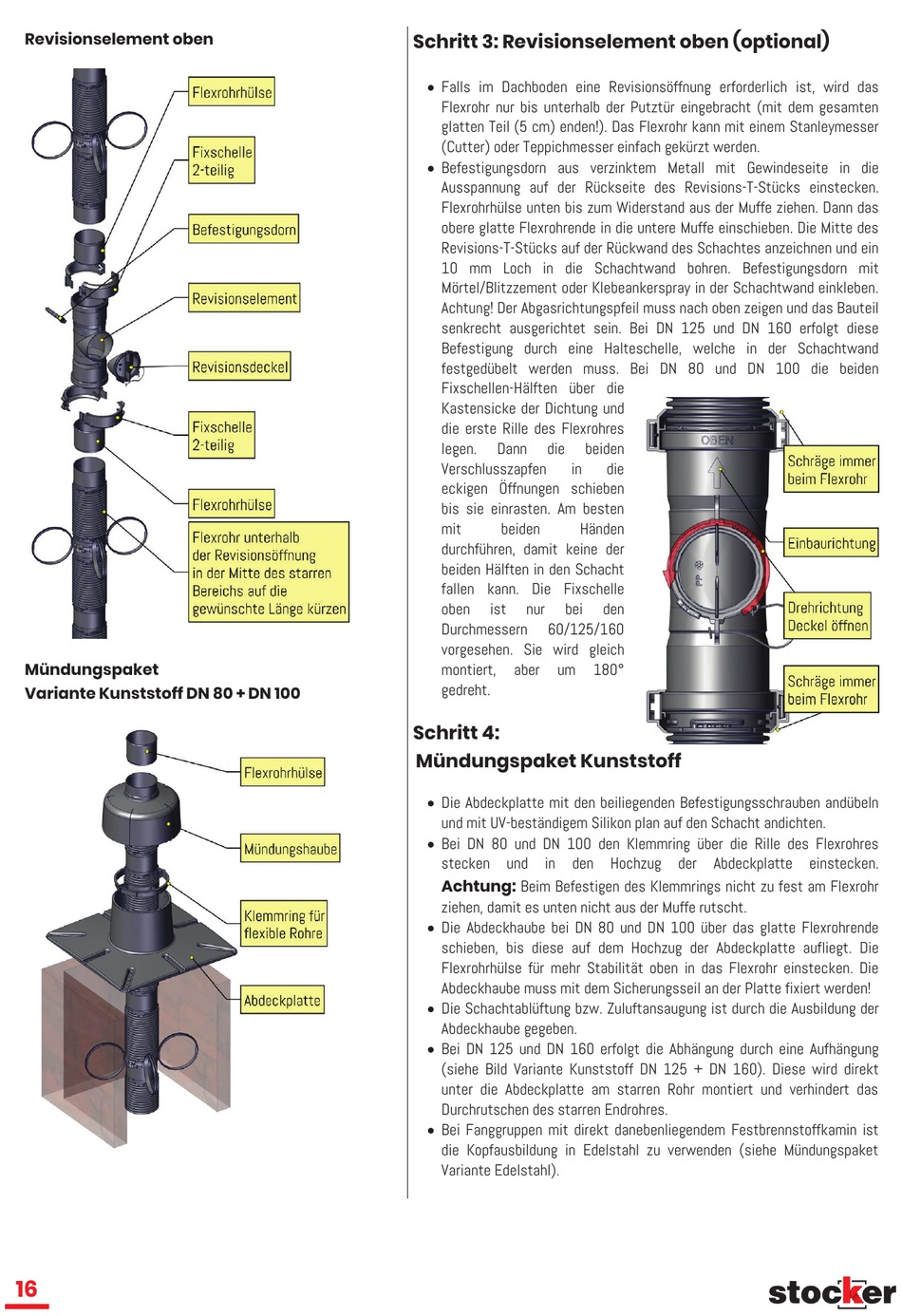

Revisionselement oben
Mündungspaket
Variante Kunststoff DN 80 + DN 100
16
Schritt 3: Revisionselement oben (optional)
 Falls im Dachboden eine Revisionsöffnung erforderlich ist, wird das
Flexrohr nur bis unterhalb der Putztür eingebracht (mit dem gesamten
glatten Teil (5 cm) enden!). Das Flexrohr kann mit einem Stanleymesser
(Cutter) oder Teppichmesser einfach gekürzt werden.
 Befestigungsdorn aus verzinktem Metall mit Gewindeseite in die
Ausspannung auf der Rückseite des Revisions-T-Stücks einstecken.
Flexrohrhülse unten bis zum Widerstand aus der Muffe ziehen. Dann das
obere glatte Flexrohrende in die untere Muffe einschieben. Die Mitte des
Revisions-T-Stücks auf der Rückwand des Schachtes anzeichnen und ein
10 mm Loch in die Schachtwand bohren. Befestigungsdorn mit
Mörtel/Blitzzement oder Klebeankerspray in der Schachtwand einkleben.
Achtung! Der Abgasrichtungspfeil muss nach oben zeigen und das Bauteil
senkrecht ausgerichtet sein. Bei DN 125 und DN 160 erfolgt diese
Befestigung durch eine Halteschelle, welche in der Schachtwand
festgedübelt werden muss. Bei DN 80 und DN 100 die beiden
Fixschellen-Hälften über die
Kastensicke der Dichtung und
die erste Rille des Flexrohres
legen. Dann die
Verschlusszapfen in
eckigen Öffnungen schieben
bis sie einrasten. Am besten
mit beiden Händen
durchführen, damit keine der
beiden Hälften in den Schacht
fallen kann. Die Fixschelle
oben ist nur bei
Durchmessern 60/125/160
vorgesehen. Sie wird gleich
montiert, aber um
gedreht.
Schritt 4:
Mündungspaket Kunststoff
 Die Abdeckplatte mit den beiliegenden Befestigungsschrauben andübeln
und mit UV-beständigem Silikon plan auf den Schacht andichten.
 Bei DN 80 und DN 100 den Klemmring über die Rille des Flexrohres
stecken und in den
Achtung: Beim Befestigen des Klemmrings nicht zu fest am Flexrohr
ziehen, damit es unten nicht aus der Muffe rutscht.
 Die Abdeckhaube bei DN 80 und DN 100 über das glatte Flexrohrende
schieben, bis diese auf dem Hochzug der Abdeckplatte aufliegt. Die
Flexrohrhülse für mehr Stabilität oben in das Flexrohr einstecken. Die
Abdeckhaube muss mit dem Sicherungsseil an der Platte fixiert werden!
 Die Schachtablüftung bzw. Zuluftansaugung ist durch die Ausbildung der
Abdeckhaube gegeben.
 Bei DN 125 und DN 160 erfolgt die Abhängung durch eine Aufhängung
(siehe Bild Variante Kunststoff DN 125 + DN 160). Diese wird direkt
unter die Abdeckplatte am starren Rohr montiert und verhindert das
Durchrutschen des starren Endrohres.
 Bei Fanggruppen mit direkt danebenliegendem Festbrennstoffkamin ist
die Kopfausbildung in Edelstahl zu verwenden (siehe Mündungspaket
Variante Edelstahl).
beiden
die
den
180°
Hochzug der Abdeckplatte einstecken.
