Einbau Flexrohr - Stocker Polyline Pp Montageanleitung

Detail

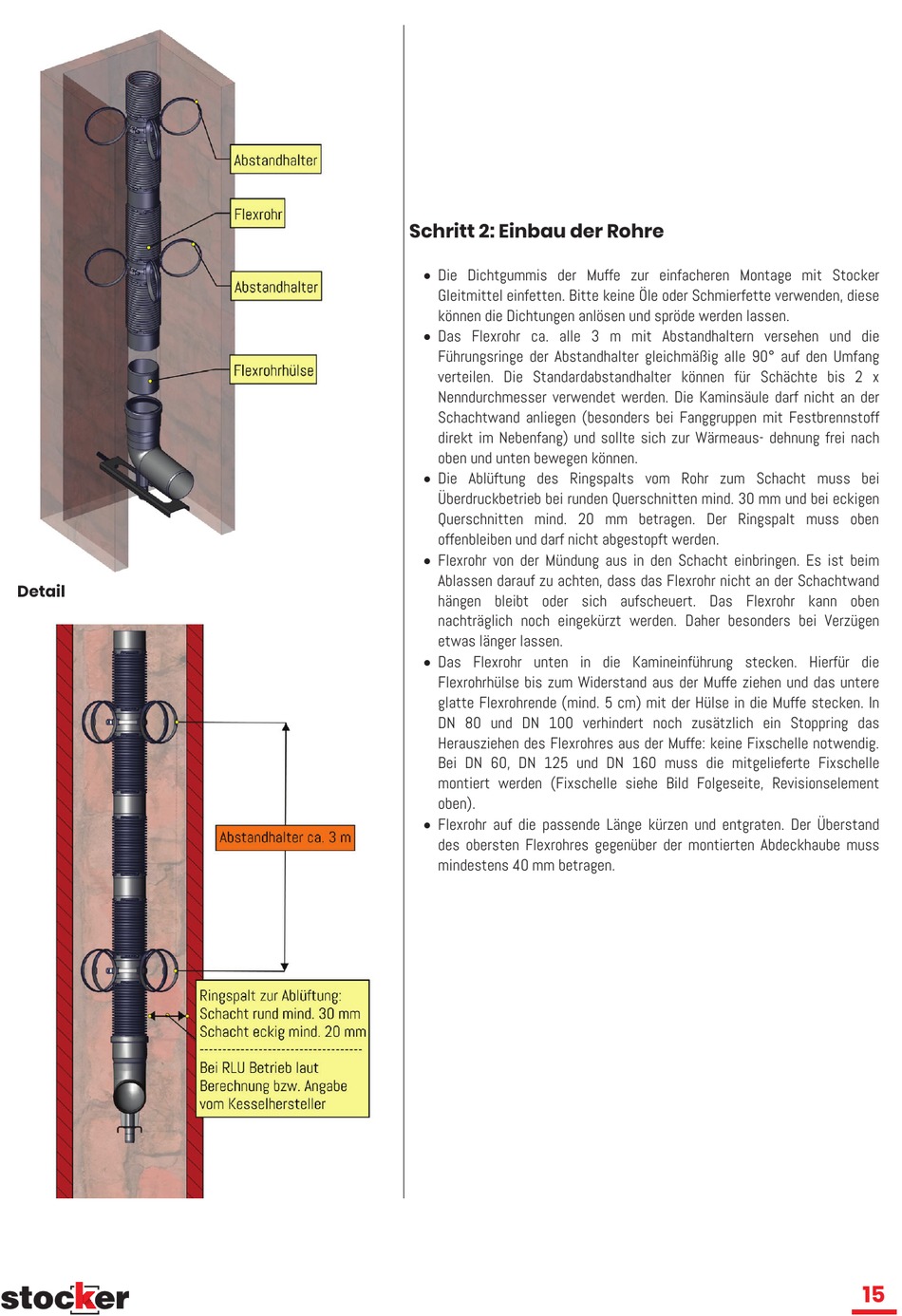

Schritt 2: Einbau der Rohre
 Die Dichtgummis der Muffe zur einfacheren Montage mit Stocker
Gleitmittel einfetten. Bitte keine Öle oder Schmierfette verwenden, diese
können die Dichtungen anlösen und spröde werden lassen.
 Das Flexrohr ca. alle 3 m mit Abstandhaltern versehen und die
Führungsringe der Abstandhalter gleichmäßig alle 90° auf den Umfang
verteilen. Die Standardabstandhalter können für Schächte bis 2 x
Nenndurchmesser verwendet werden. Die Kaminsäule darf nicht an der
Schachtwand anliegen (besonders bei Fanggruppen mit Festbrennstoff
direkt im Nebenfang) und sollte sich zur Wärmeaus- dehnung frei nach
oben und unten bewegen können.
 Die Ablüftung des Ringspalts vom Rohr zum Schacht muss bei
Überdruckbetrieb bei runden Querschnitten mind. 30 mm und bei eckigen
Querschnitten mind. 20 mm betragen. Der Ringspalt muss oben
offenbleiben und darf nicht abgestopft werden.
 Flexrohr von der Mündung aus in den Schacht einbringen. Es ist beim
Ablassen darauf zu achten, dass das Flexrohr nicht an der Schachtwand
hängen bleibt oder sich aufscheuert. Das Flexrohr kann oben
nachträglich noch eingekürzt werden. Daher besonders bei Verzügen
etwas länger lassen.
 Das Flexrohr unten in die Kamineinführung stecken. Hierfür die
Flexrohrhülse bis zum Widerstand aus der Muffe ziehen und das untere
glatte Flexrohrende (mind. 5 cm) mit der Hülse in die Muffe stecken. In
DN 80 und DN 100 verhindert noch zusätzlich ein Stoppring das
Herausziehen des Flexrohres aus der Muffe: keine Fixschelle notwendig.
Bei DN 60, DN 125 und DN 160 muss die mitgelieferte Fixschelle
montiert werden (Fixschelle siehe Bild Folgeseite, Revisionselement
oben).
 Flexrohr auf die passende Länge kürzen und entgraten. Der Überstand
des obersten Flexrohres gegenüber der montierten Abdeckhaube muss
mindestens 40 mm betragen.
