Stocker PolyLine PP Montageanleitung Seite 32

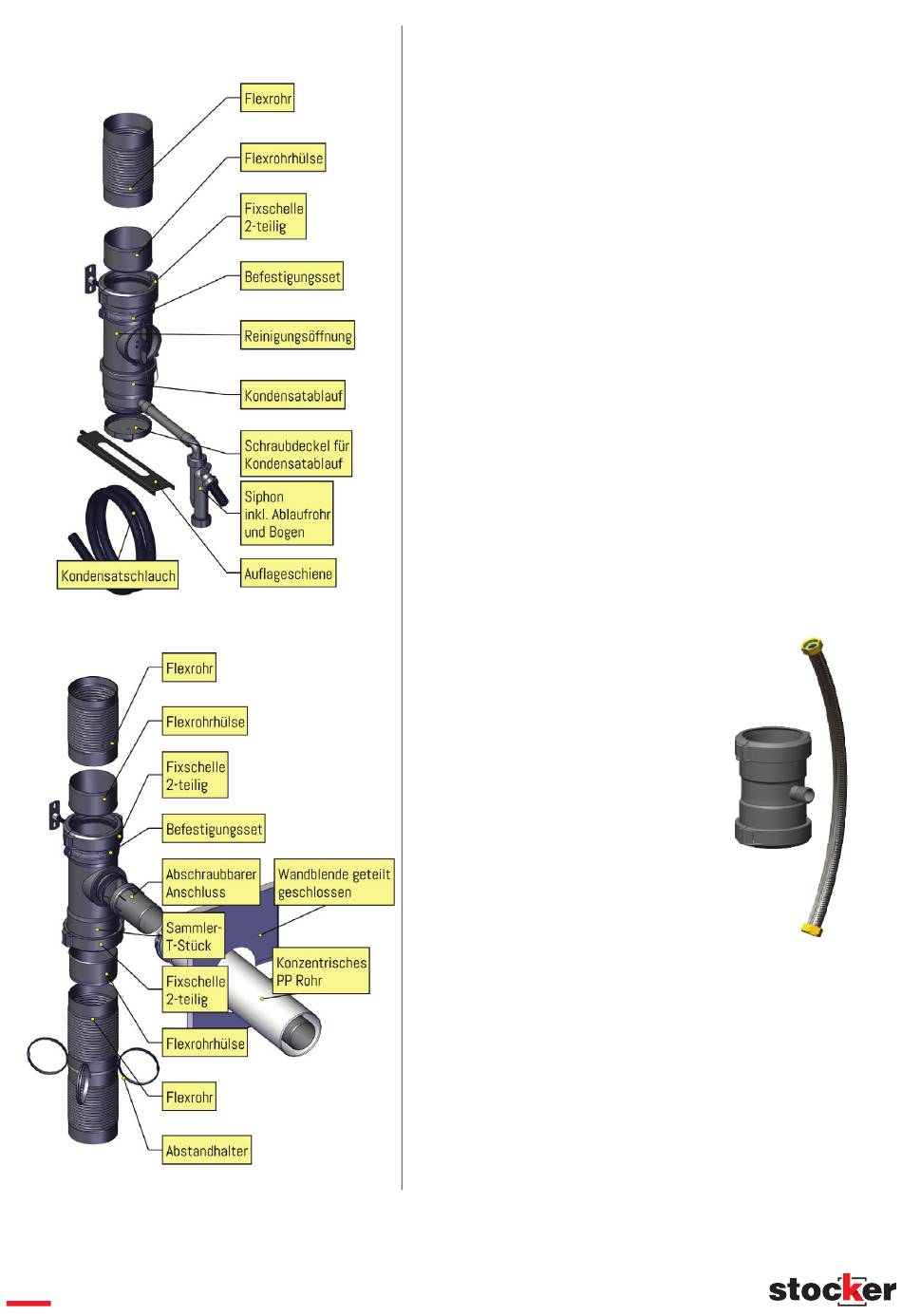

Ablauf und Reinigungsöffnung
Grundpaket Flex
Anschluss-T-Stück
Grundpaket und Erweiterungspaket Flex
28
Besonderheiten Flex
Das untere Reinigungs-T-Stück mit Kondensatablauf ist mit dem
beiliegenden Befestigungsset im Schacht zu montieren. Der beiliegende
Kunststoffschlauch wird an den 45° abzweigenden Anschluss des Siphons
fixiert. Der nach oben abgehende Teil dient zum Anschluss des
Kondensatablaufs vom Kamin. Überwurfmutter abnehmen und über den
Ablaufstutzen des Sammlers stecken. Dichtung über den Ablaufstutzen
schieben und dann mit der Überwurfmutter den Siphon wieder zuschrauben.
Die zweite kleinere obere Öffnung des Siphons bleibt offen und dient zum
Einfüllen von Wasser bei der Dichtheitsdruckprüfung durch den
Rauchfangkehrer. Der untere Schraubdeckel dient zur Reinigung des Siphons.
Der Ablaufschlauch sollte so montiert werden, dass er nicht durchhängen
kann und so einen "Wassersack" bildet.
Besonderheit beim Anschluss-T-Stück ist der mitgelieferte Sicherungsdeckel
mit Schraubgewinde zum gemeinsamen Einbau mit dem Flexrohr von der
Mündung aus. Der Deckel ist eine Montagehilfe und schützt das Gewinde und
den Dichtring am waagrechten Abgang. Nach erfolgter Montage wird der
Deckel abgeschraubt und durch den abschraubbaren Anschluss ersetzt.
Wichtig ist, den Abgang fest genug in die Endposition zu schrauben, damit
die Dichtung angedrückt wird und sich der Anschlussstutzen nicht durch
Vibrationen aus dem Kesselgebläse lösen kann. Das Anschluss-T-Stück
muss im Schacht mit beiliegendem Befestigungsset fixiert werden. Alle
darüber liegenden Erweiterungsanschlüsse müssen auch mit beiliegendem
Befestigungsset fixiert werden. Eine Fixierung mit Steinwolleabstopfung ist
bei Überdruckanlagen verboten! Ein Dehnungskompensator wie bei starren
Sammlern ist bei Flexrohren nicht notwendig, da sie in sich die Dehnung
aufnehmen können. Der Abstand vom Metallaußenmantel zu brennbaren
Bauteilen muss mindestens 50 mm betragen!
Das Kondensatrückführungselement ist dort
einzusetzen, wo eine Kondensatableitung des
Geräts im Aufstellungsraum nicht möglich ist.
Es ermöglicht auftretendes Kondensat vom
Kondensatablauf des Kessels zurück in die
Steigleitung zu führen, wenn in der Nähe des
Kessels kein Abfluss vorhanden ist. Die
Verbindung darf nur mit nichtbrennbaren
Schläuchen verlängert werden. Der Abstand
vom Metallschlauch zu brennbaren Bauteilen
muss mindestens 50 mm betragen! Der Einbau
erfolgt unterhalb des T-Stücks.
Die Montage der Kopfausbildungen sind in der
Montageanleitung PP-Flex
ausgeführt. Bei den Sammlerformteilen ist der
Einbau genau gleich zu handhaben.
detailliert
