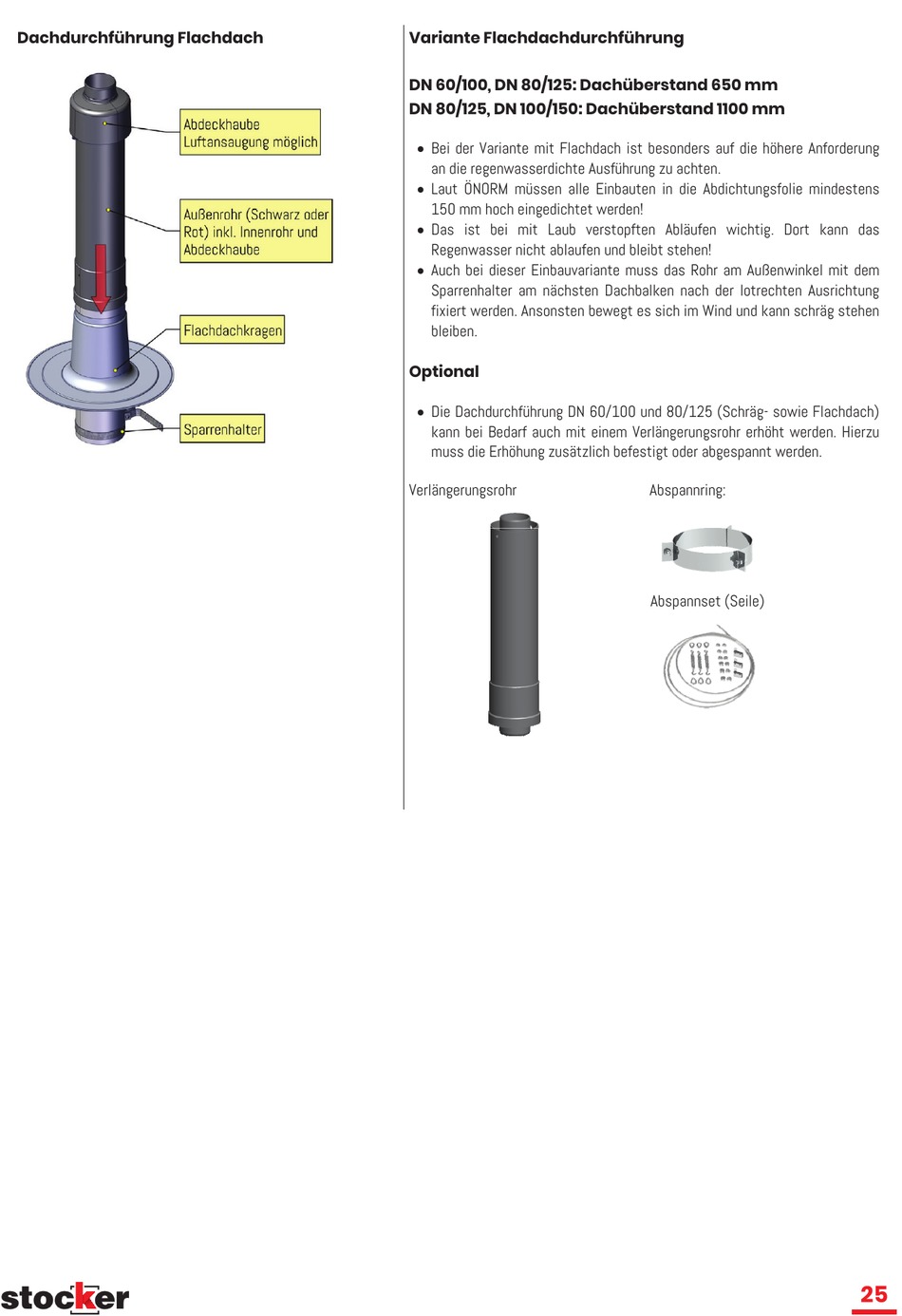

Stocker PolyLine PP Montageanleitung Seite 29

Dachdurchführung Flachdach Variante Flachdachdurchführung
DN 60/100, DN 80/125: Dachüberstand 650 mm
DN 80/125, DN 100/150: Dachüberstand 1100 mm
 Bei der Variante mit Flachdach ist besonders auf die höhere Anforderung
an die regenwasserdichte Ausführung zu achten.
 Laut ÖNORM müssen alle Einbauten in die Abdichtungsfolie mindestens
150 mm hoch eingedichtet werden!
 Das ist bei mit Laub verstopften Abläufen wichtig. Dort kann das
Regenwasser nicht ablaufen und bleibt stehen!
 Auch bei dieser Einbauvariante muss das Rohr am Außenwinkel mit dem
Sparrenhalter am nächsten Dachbalken nach der lotrechten Ausrichtung
fixiert werden. Ansonsten bewegt es sich im Wind und kann schräg stehen
bleiben.
Optional
 Die Dachdurchführung DN 60/100 und 80/125 (Schräg- sowie Flachdach)
kann bei Bedarf auch mit einem Verlängerungsrohr erhöht werden. Hierzu
muss die Erhöhung zusätzlich befestigt oder abgespannt werden.
Verlängerungsrohr Abspannring:
Abspannset (Seile)
