Stocker PolyLine PP Montageanleitung Seite 28

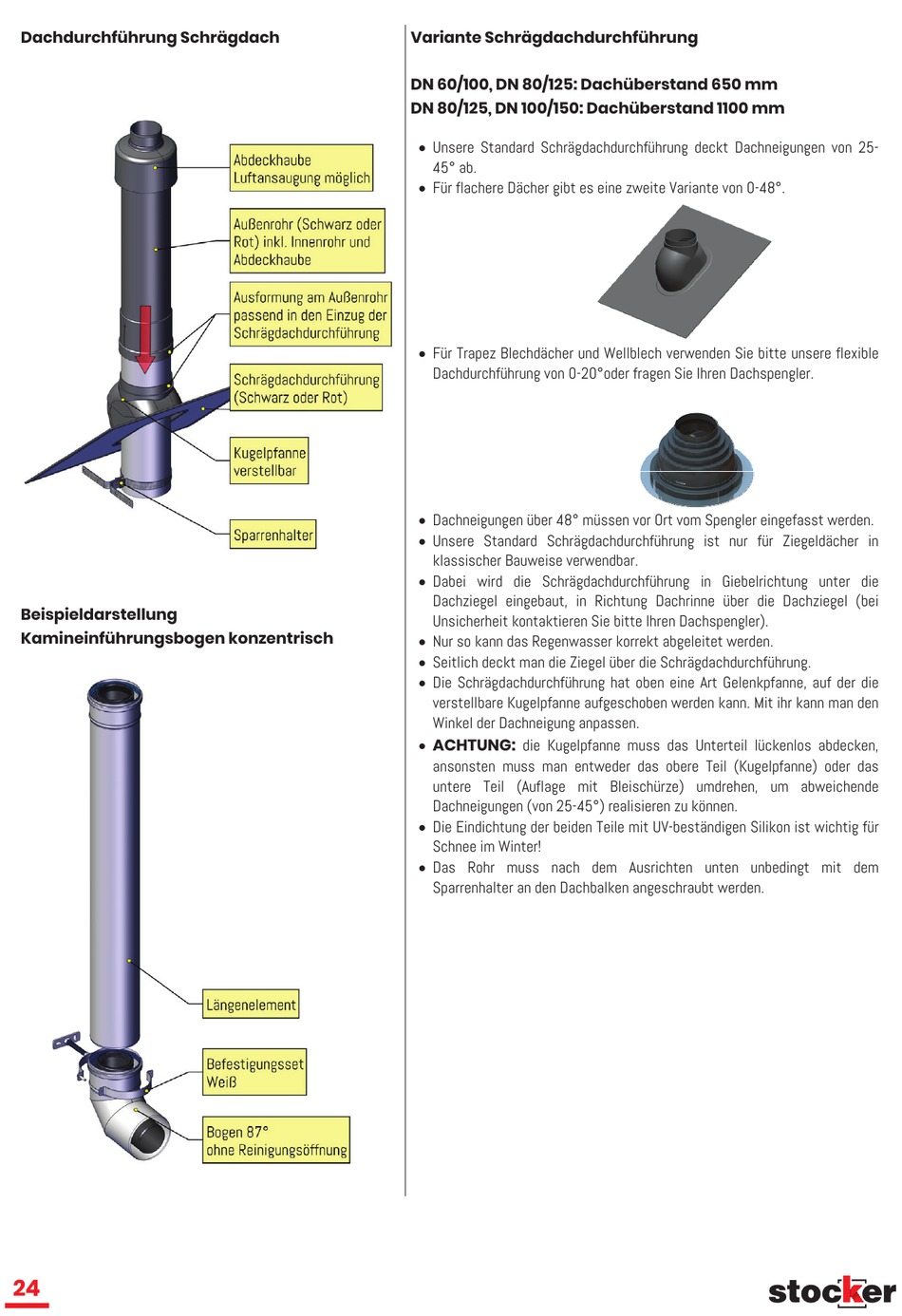

Dachdurchführung Schrägdach
Beispieldarstellung
Kamineinführungsbogen konzentrisch
24
Variante Schrägdachdurchführung
DN 60/100, DN 80/125: Dachüberstand 650 mm
DN 80/125, DN 100/150: Dachüberstand 1100 mm
 Unsere Standard Schrägdachdurchführung deckt Dachneigungen von 25-
45° ab.
 Für flachere Dächer gibt es eine zweite Variante von 0-48°.
 Für Trapez Blechdächer und Wellblech verwenden Sie bitte unsere flexible
Dachdurchführung von 0-20°oder fragen Sie Ihren Dachspengler.
 Dachneigungen über 48° müssen vor Ort vom Spengler eingefasst werden.
 Unsere Standard Schrägdachdurchführung ist nur für Ziegeldächer in
klassischer Bauweise verwendbar.
 Dabei wird die Schrägdachdurchführung in Giebelrichtung unter die
Dachziegel eingebaut, in Richtung Dachrinne über die Dachziegel (bei
Unsicherheit kontaktieren Sie bitte Ihren Dachspengler).
 Nur so kann das Regenwasser korrekt abgeleitet werden.
 Seitlich deckt man die Ziegel über die Schrägdachdurchführung.
 Die Schrägdachdurchführung hat oben eine Art Gelenkpfanne, auf der die
verstellbare Kugelpfanne aufgeschoben werden kann. Mit ihr kann man den
Winkel der Dachneigung anpassen.
 ACHTUNG: die Kugelpfanne muss das Unterteil lückenlos abdecken,
ansonsten muss man entweder das obere Teil (Kugelpfanne) oder das
untere Teil (Auflage mit Bleischürze) umdrehen, um abweichende
Dachneigungen (von 25-45°) realisieren zu können.
 Die Eindichtung der beiden Teile mit UV-beständigen Silikon ist wichtig für
Schnee im Winter!
 Das Rohr muss nach dem Ausrichten unten unbedingt mit dem
Sparrenhalter an den Dachbalken angeschraubt werden.
25
