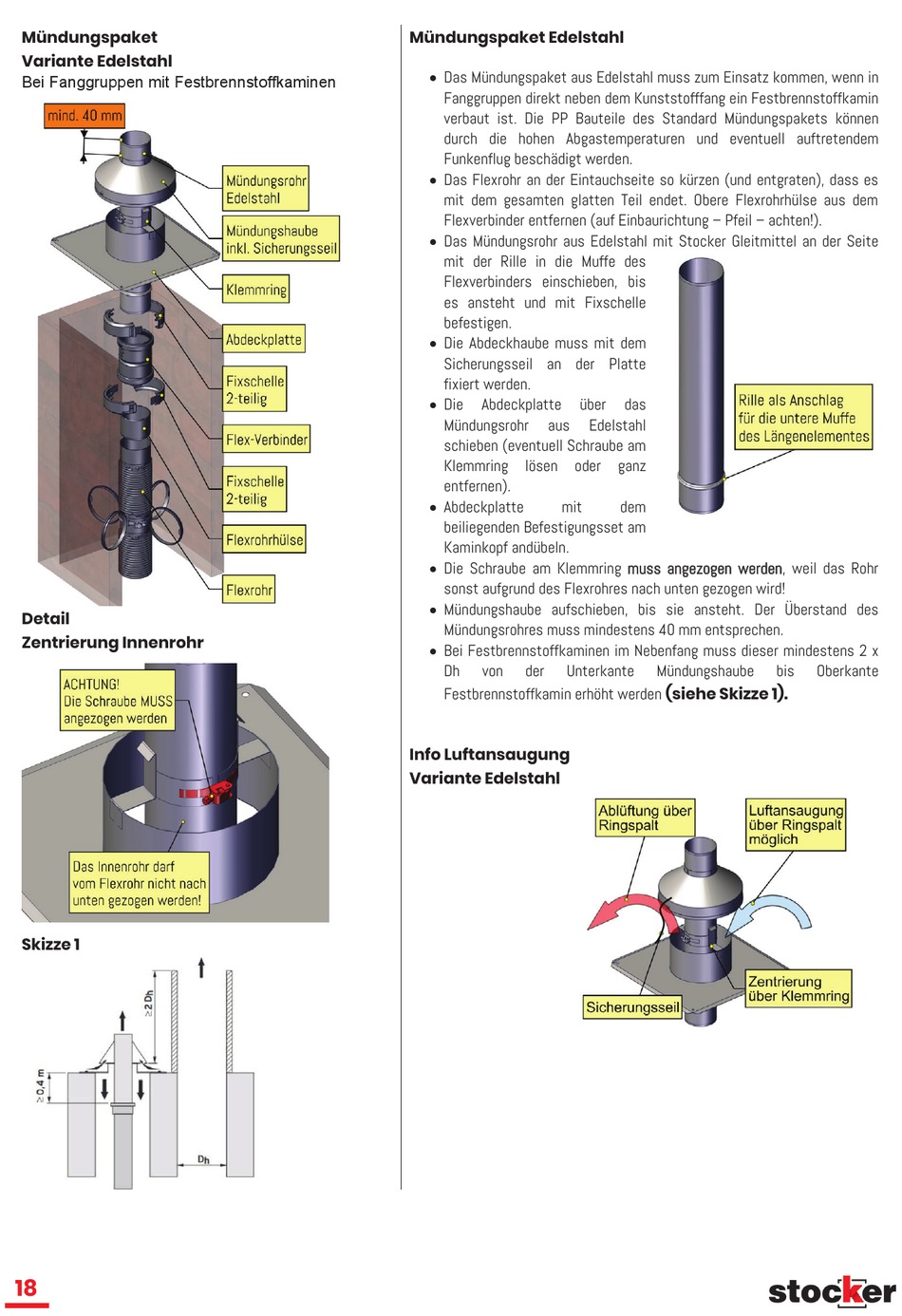

Mündungspaket
Variante Edelstahl
Bei Fanggruppen mit Festbrennstoffkaminen
Detail
Zentrierung Innenrohr
Skizze 1
18
Mündungspaket Edelstahl
 Das Mündungspaket aus Edelstahl muss zum Einsatz kommen, wenn in
Fanggruppen direkt neben dem Kunststofffang ein Festbrennstoffkamin
verbaut ist. Die PP Bauteile des Standard Mündungspakets können
durch die hohen Abgastemperaturen und eventuell auftretendem
Funkenflug beschädigt werden.
 Das Flexrohr an der Eintauchseite so kürzen (und entgraten), dass es
mit dem gesamten glatten Teil endet. Obere Flexrohrhülse aus dem
Flexverbinder entfernen (auf Einbaurichtung – Pfeil – achten!).
 Das Mündungsrohr aus Edelstahl mit Stocker Gleitmittel an der Seite
mit der Rille in die Muffe des
Flexverbinders einschieben, bis
es ansteht und mit Fixschelle
befestigen.
 Die Abdeckhaube muss mit dem
Sicherungsseil an der Platte
fixiert werden.
 Die Abdeckplatte über
Mündungsrohr aus
schieben (eventuell Schraube am
Klemmring lösen oder
entfernen).
 Abdeckplatte
mit
beiliegenden Befestigungsset am
Kaminkopf andübeln.
 Die Schraube am Klemmring muss angezogen werden, weil das Rohr
sonst aufgrund des Flexrohres nach unten gezogen wird!
 Mündungshaube aufschieben, bis sie ansteht. Der Überstand des
Mündungsrohres muss mindestens 40 mm entsprechen.
 Bei Festbrennstoffkaminen im Nebenfang muss dieser mindestens 2 x
Dh von der Unterkante
Festbrennstoffkamin erhöht werden (siehe Skizze 1).
Info Luftansaugung
Variante Edelstahl
das
Edelstahl
ganz
dem
Mündungshaube bis Oberkante
