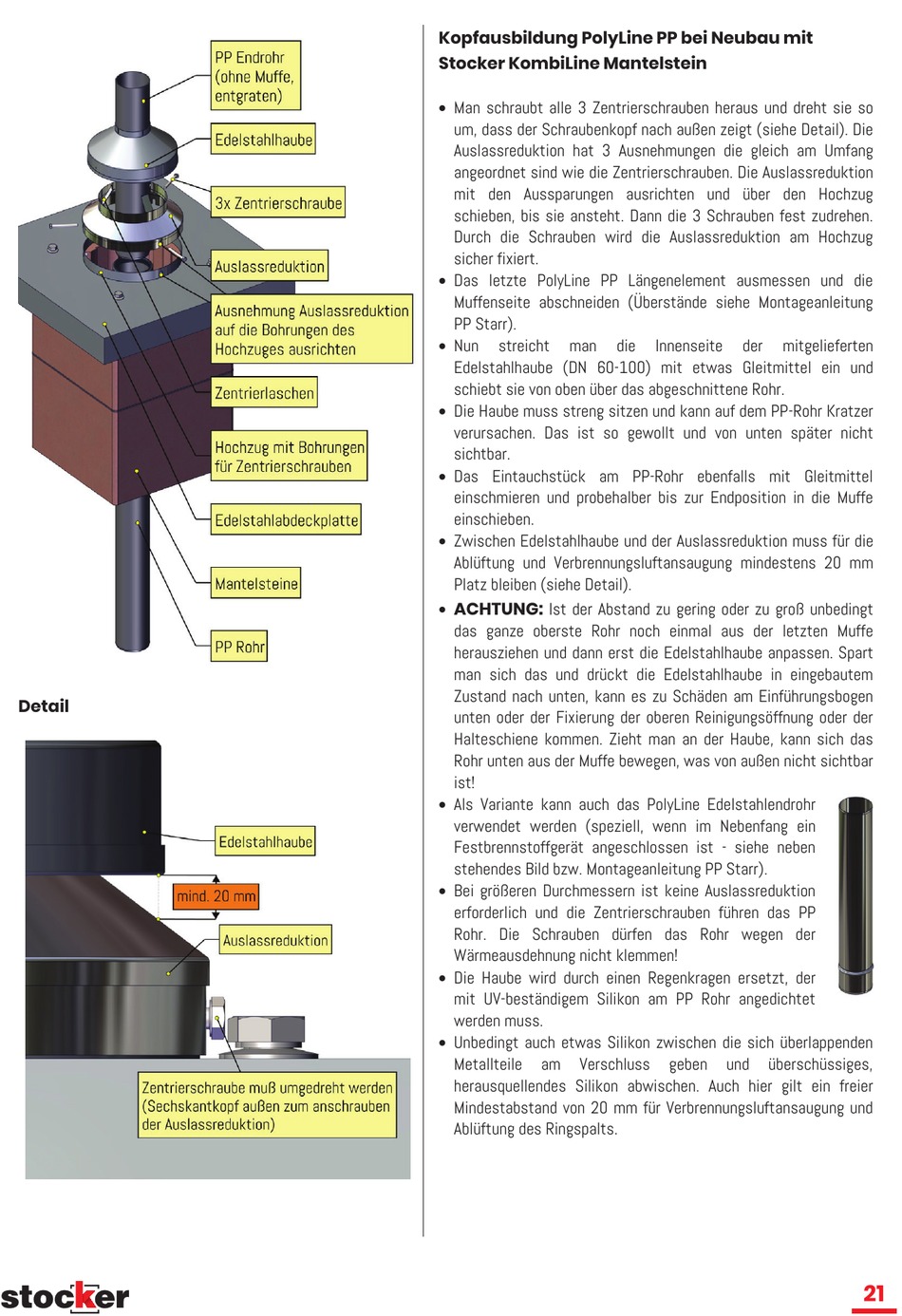

Stocker PolyLine PP Montageanleitung Seite 25

Detail
Kopfausbildung PolyLine PP bei Neubau mit
Stocker KombiLine Mantelstein
 Man schraubt alle 3 Zentrierschrauben heraus und dreht sie so
um, dass der Schraubenkopf nach außen zeigt (siehe Detail). Die
Auslassreduktion hat 3 Ausnehmungen die gleich am Umfang
angeordnet sind wie die Zentrierschrauben. Die Auslassreduktion
mit den Aussparungen ausrichten und über den Hochzug
schieben, bis sie ansteht. Dann die 3 Schrauben fest zudrehen.
Durch die Schrauben wird die Auslassreduktion am Hochzug
sicher fixiert.
 Das letzte PolyLine PP Längenelement ausmessen und die
Muffenseite abschneiden (Überstände siehe Montageanleitung
PP Starr).
 Nun
streicht man
Edelstahlhaube (DN 60-100) mit etwas Gleitmittel ein und
schiebt sie von oben über das abgeschnittene Rohr.
 Die Haube muss streng sitzen und kann auf dem PP-Rohr Kratzer
verursachen. Das ist so gewollt und von unten später nicht
sichtbar.
 Das Eintauchstück am PP-Rohr ebenfalls mit Gleitmittel
einschmieren und probehalber bis zur Endposition in die Muffe
einschieben.
 Zwischen Edelstahlhaube und der Auslassreduktion muss für die
Ablüftung und Verbrennungsluftansaugung mindestens 20 mm
Platz bleiben (siehe Detail).
 ACHTUNG: Ist der Abstand zu gering oder zu groß unbedingt
das ganze oberste Rohr noch einmal aus der letzten Muffe
herausziehen und dann erst die Edelstahlhaube anpassen. Spart
man sich das und drückt die Edelstahlhaube in eingebautem
Zustand nach unten, kann es zu Schäden am Einführungsbogen
unten oder der Fixierung der oberen Reinigungsöffnung oder der
Halteschiene kommen. Zieht man an der Haube, kann sich das
Rohr unten aus der Muffe bewegen, was von außen nicht sichtbar
ist!
 Als Variante kann auch das PolyLine Edelstahlendrohr
verwendet werden (speziell, wenn im Nebenfang ein
Festbrennstoffgerät angeschlossen ist - siehe neben
stehendes Bild bzw. Montageanleitung PP Starr).
 Bei größeren Durchmessern ist keine Auslassreduktion
erforderlich und die Zentrierschrauben führen das PP
Rohr. Die Schrauben dürfen das Rohr wegen der
Wärmeausdehnung nicht klemmen!
 Die Haube wird durch einen Regenkragen ersetzt, der
mit UV-beständigem Silikon am PP Rohr angedichtet
werden muss.
 Unbedingt auch etwas Silikon zwischen die sich überlappenden
Metallteile am Verschluss
herausquellendes Silikon abwischen. Auch hier gilt ein freier
Mindestabstand von 20 mm für Verbrennungsluftansaugung und
Ablüftung des Ringspalts.
die Innenseite der mitgelieferten
geben und überschüssiges,
