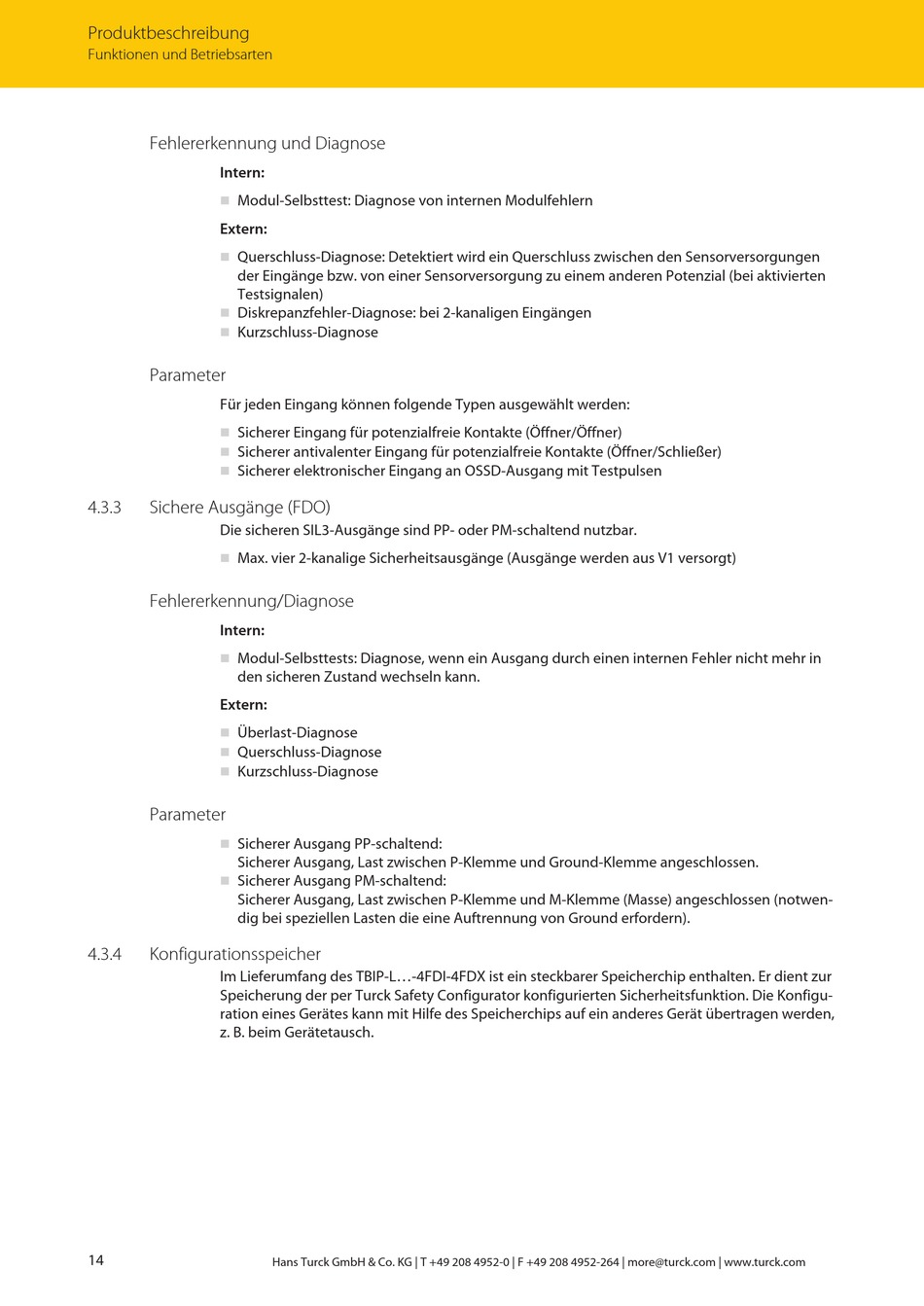

Produktbeschreibung
Funktionen und Betriebsarten
Fehlererkennung und Diagnose
Intern:
Modul-Selbsttest: Diagnose von internen Modulfehlern
n
Extern:
Querschluss-Diagnose: Detektiert wird ein Querschluss zwischen den Sensorversorgungen
n
der Eingänge bzw. von einer Sensorversorgung zu einem anderen Potenzial (bei aktivierten
Testsignalen)
Diskrepanzfehler-Diagnose: bei 2-kanaligen Eingängen
n
n
Kurzschluss-Diagnose
Parameter
Für jeden Eingang können folgende Typen ausgewählt werden:
Sicherer Eingang für potenzialfreie Kontakte (Öffner/Öffner)
n
n
Sicherer antivalenter Eingang für potenzialfreie Kontakte (Öffner/Schließer)
Sicherer elektronischer Eingang an OSSD-Ausgang mit Testpulsen
n
4.3.3
Sichere Ausgänge (FDO)
Die sicheren SIL3-Ausgänge sind PP- oder PM-schaltend nutzbar.
Max. vier 2-kanalige Sicherheitsausgänge (Ausgänge werden aus V1 versorgt)
n
Fehlererkennung/Diagnose
Intern:
Modul-Selbsttests: Diagnose, wenn ein Ausgang durch einen internen Fehler nicht mehr in
n
den sicheren Zustand wechseln kann.
Extern:
Überlast-Diagnose
n
Querschluss-Diagnose
n
Kurzschluss-Diagnose
n
Parameter
Sicherer Ausgang PP-schaltend:
n
Sicherer Ausgang, Last zwischen P-Klemme und Ground-Klemme angeschlossen.
Sicherer Ausgang PM-schaltend:
n
Sicherer Ausgang, Last zwischen P-Klemme und M-Klemme (Masse) angeschlossen (notwen-
dig bei speziellen Lasten die eine Auftrennung von Ground erfordern).
4.3.4
Konfigurationsspeicher
Im Lieferumfang des TBIP-L...-4FDI-4FDX ist ein steckbarer Speicherchip enthalten. Er dient zur
Speicherung der per Turck Safety Configurator konfigurierten Sicherheitsfunktion. Die Konfigu-
ration eines Gerätes kann mit Hilfe des Speicherchips auf ein anderes Gerät übertragen werden,
z. B. beim Gerätetausch.
14
