Installation des Objektivs

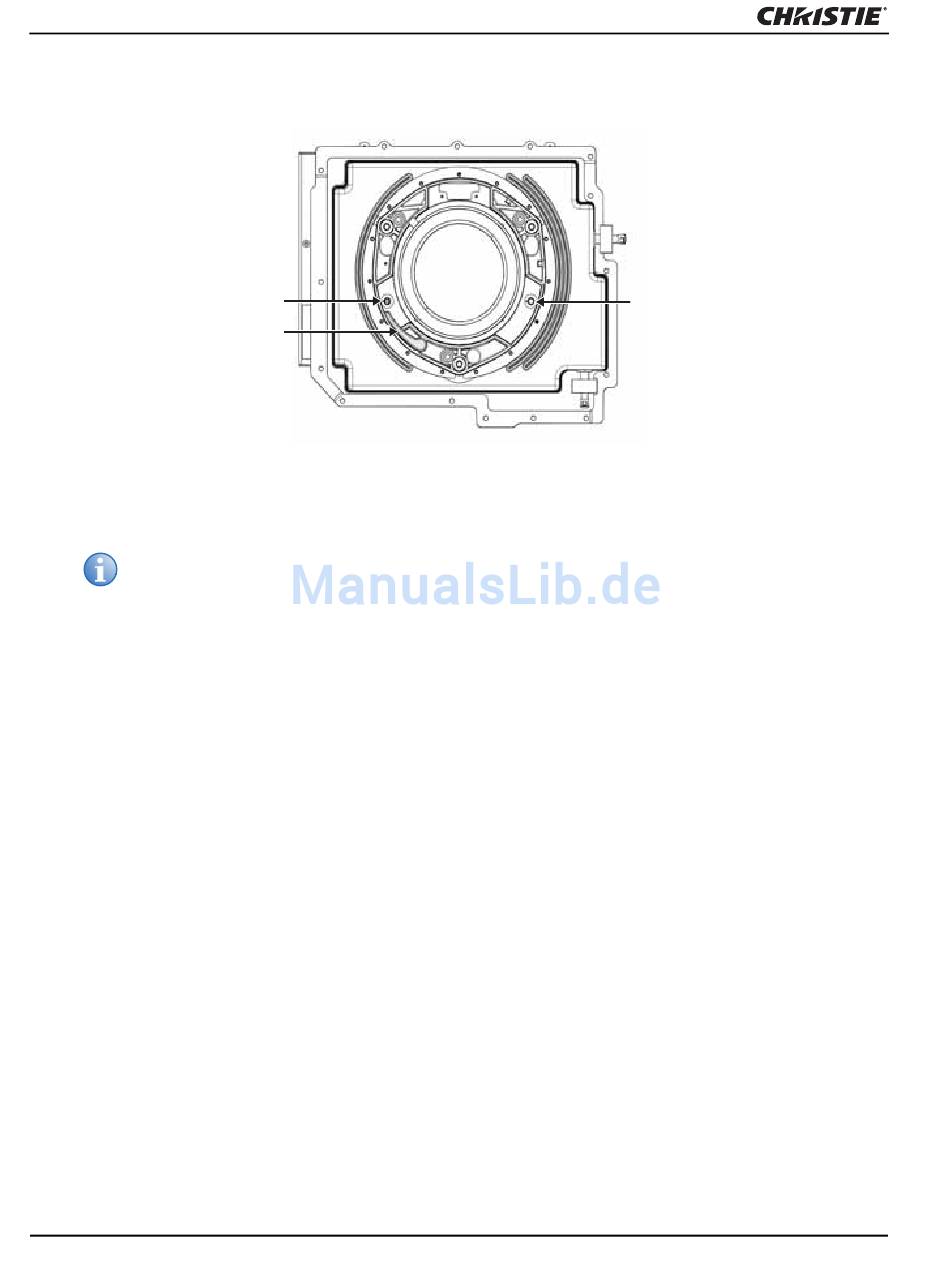

6. Drehen Sie die Objektivklemme in die Position „GESCHLOSSEN", bevor Sie die
Sicherungsschrauben festziehen.
Sicherungsschraube
Objektivklemme
(geschlossene Position)
Anpassen des Objektivfokus
Wird das Objektiv nicht korrekt eingestellt, führt dies zu ungleichmäßiger Bildschärfe und
geometrischen Verzerrung.
Dieser Abschnitt beschreibt bewährte Methoden zur Objektiv-Fokuseinstellung des WQXGA-Objektivs
0,68:1 (Teilenr.: 125-103105-xx), des WQXGA-Objektivs 0,80:1 (Teilenr.: 125-105107-xx) und des
WQXGA-Objektivs 1,28–1,71:1 (Teilenr.: 125-101103-xx).
1. Lösen Sie die Verriegelungsschraube und die Fokusschraube.
2. Stellen Sie die Fokusschraube so ein, dass die Bildmitte scharf erscheint.
3. Nur beim Objektiv 0,68:1: Lösen Sie die Verriegelungsschraube für die Feldkrümmung und
stellen Sie den Feldkrümmungsfokussierungsring so ein, dass die Bildkanten scharf erscheinen.
4. Justieren Sie nochmals die Fokusschraube, um das beste Ergebnis für den gesamten Bildschirm
zu erzielen.
5. Sie können nun die Hauptverriegelungsschraube wieder festziehen. Dies ist allerdings nicht
erforderlich. Ziehen Sie diese mit einem maximalen Drehmoment von 0,45 N·m an.
8
Sicherungsschraube
Matrix StIM WQ/SIM WQ Installationsanleitung
020-101194-02 Rev. 1 (04-2014)
