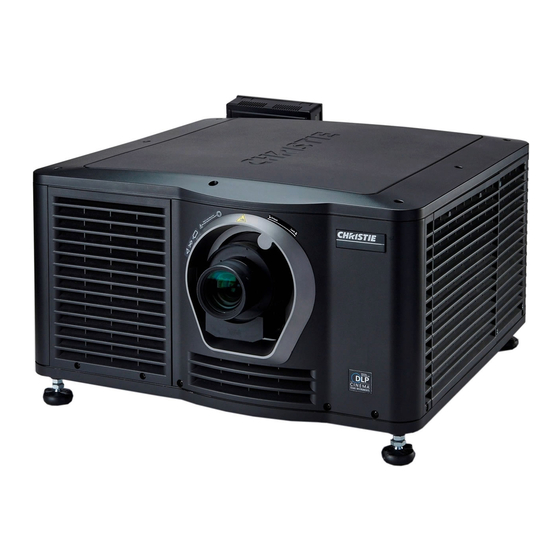

Christie Solaria One Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Christie Anleitungen
  4. Beamer
  5. Solaria One
  6. Bedienungsanleitung

Christie Solaria One Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Solaria One
B e d i e n u n g s a n l e i t u n g
020-100897-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Christie Solaria One

Inhaltszusammenfassung für Christie Solaria One

  • Seite 1 Solaria One B e d i e n u n g s a n l e i t u n g 020-100897-01...
  • Seite 3 Solaria One B E D I E N U N G S A N L E I T U N G 020-100897-01...
  • Seite 4 Ankündigung Änderungen an den Spezifikationen vorzunehmen. Die Leistungsspezifikationen sind maßgebend, können jedoch aufgrund von Bedingungen variieren, die nicht im Einflussbereich von Christie liegen, wie z. B. der Wartung des Produkts unter optimalen Betriebsbedingungen. Die Leistungsspezifikationen basieren auf den zum Zeitpunkt der Veröffentlichung verfügbaren Daten.

  • Seite 5: Inhaltsverzeichnis

    2.2 Korrigieren des Randlichtabfalls ....................2-3 2.3 Einstellen des vertikalen Mittelachsenwinkels................2-3 2.4 Einstellen der horizontalen Mittelachse ..................2-5 2.5 Einstellung der DMD-Konvergenz....................2-6 2.6 Klappspiegeleinstellung.......................2-6 2.7 Farbkalibrierung ..........................2-7 2.8 Bildschirm-Masking ........................2-8 2.9 Kalibrierung der Leinwandhelligkeit (fL) ...................2-8 Solaria One-Benutzerhandbuch 020-100897-01 Rev. 1 (11-2012)
  • Seite 6 6.10 Hinzufügen einer Lampe zum Lampenprotokoll...............6-3 6.11 Überprüfen der aktuellen Lampenintensität................6-3 7: Verwaltung von Projektoreinstellungsdateien 7.1 Erstellen einer Quelldatei......................7-1 7.2 Ändern einer Quelldatei.......................7-1 7.3 Erstellen einer Bildschirmdatei....................7-1 7.4 Ändern einer Bildschirmdatei ......................7-2 7.5 Erstellen einer MCGD-Datei .......................7-2 Solaria One-Benutzerhandbuch 020-100897-01 Rev. 1 (11-2012)
  • Seite 7 11.7 Verschieben von Dateien auf den Projektor ................11-2 11.8 Löschen von Projektordateien ....................11-3 12: Testmuster 12.1 Hinzufügen und Entfernen von Testmustern im Fenster „Testmuster-Favoriten“....12-1 12.2 Aktivieren und Deaktivieren eines Testmusters ................12-1 12.3 Anzeigen eines Vollbild-Testmusters..................12-1 Solaria One-Benutzerhandbuch 020-100897-01 Rev. 1 (11-2012)
  • Seite 8 Inhalt 13: Den Christie IMB verwalten 13.1 Inhaltsverwaltung........................13-1 13.1.1 Inhaltswiedergabe steuern....................13-1 13.1.2 Symbole des Inhaltsfensters....................13-2 13.1.3 Inhalt laden.........................13-2 13.1.4 Inhalt als Schleife wiederholen ..................13-2 13.1.5 Inhalt entladen........................13-3 13.1.6 Lokal gespeicherten Inhalt anzeigen..................13-3 13.1.7 Details zu lokal gespeicherten Inhalt anzeigen ..............13-3 13.1.8 Liste mit lokal gespeichertem Inhalt aktualisieren ............13-3...
  • Seite 9 13.3.7 Zeitplaneintrag löschen......................13-12 13.3.8 Tageszeitplan löschen ......................13-12 13.3.9 Automatische Wiedergabe aktivieren oder deaktivieren ...........13-12 13.3.10 Kalender anzeigen......................13-12 13.4 Einstellungen des Christie IMB verwalten ................13-12 13.4.1 Server-Neustart ........................13-13 13.4.2 Zertifikat herunterladen .....................13-13 13.4.3 Ausführung einer Systemabfrage..................13-13 13.4.4 Verwaiste Objekte entfernen .....................13-13 13.4.5 Standardwerkseinstellungen wiederherstellen ..............13-14...
  • Seite 10 13.9.1 Kanäle zuordnen ........................13-24 13.9.2 Lautsprecher zuordnen .......................13-24 13.10 Aktualisieren der Software ......................13-24 13.10.1 Software-Upgrade-Paket für den Christie IMB hochladen..........13-24 13.10.2 Software-Upgrade-Paket für den Christie IMB installieren ..........13-25 13.10.3 Upgrade-Datei löschen.....................13-25 13.11 Protokolle..........................13-25 13.11.1 SMS-Protokolle abrufen ....................13-26 13.11.2 SM-Protokolle abrufen.....................13-26 13.11.3 Protokolldetails anzeigen ....................13-26...
  • Seite 11 A.8.2 Nicht-Betriebsumgebung ....................A-5 A.9 Zubehör............................A-6 A.9.1 Standard (im Lieferumfang enthalten)................A-6 A.9.2 Zubehör ..........................A-6 A.10 Technische Daten des Christie IMB ..................A-6 A.10.1 SMPTE-kompatible Kinoformate – 2D-Video (JPEG2000) ..........A-6 A.10.2 SMPTE-kompatible Kinoformate – 3D Video ..............A-7 A.10.3 Unterstützte Audioformate....................A-7 A.10.4 Zuordnung des AES3-Stift-Anschlusses................A-7 A.10.5 NAS-Anforderungen......................A-8...

  • Seite 13: 1: Einbau Und Einrichtung

    Lampe und den Luftfilter zu ersetzen, aber sollten nicht versuchen, den Projektor zu installieren oder zu warten. Nur von Christie qualifizierte Techniker, die über die potenziellen Gefahren in Zusammenhang mit Hochspannung, Ultraviolettstrahlung und hohen Temperaturen, die von der Lampe erzeugt werden, informiert sind, dürfen den Projektor zusammenbauen, installieren und Wartungsfunktionen durchführen.

  • Seite 14: Stromkabel Und Zubehörteile

    Die Lampe steht unter erhöhtem Druck, wenn sie heiß und kalt ist. Sie kann explodieren und Verletzungen und/oder Sachschäden verursachen. Die im Solaria One verwendeten Lampen stehen unter Hochdruck und müssen stets mit großer Vorsicht gehandhabt werden. Lampen können explodieren, wenn sie fallen gelassen oder falsch behandelt werden.

  • Seite 15: Projektorkomponenten - Vorderseite

    Stellt die horizontale Position des Objektivs ein. Luftfilter Projektorobjektiv Eine Liste der verfügbaren Objektive finden Sie unter Technische Daten des Projektors auf Seite A-1. Objektiveinfassung Vertikale Objektivhalterung Stellt die vertikale Position des Objektivs ein. Obere Abdeckung Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 16: Projektorkomponenten - Rückseite

    Gestell gelieferten Anweisungen. 2. Der Projektor sollte mittig und parallel zur Leinwand aufgestellt werden. Bei wenig Platz richten Sie den Projektor etwas außermittig aus und zentrieren Sie das Bild auf der Leinwand mittels Objektiv-Offset. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 17: Stapeln Von Projektoren

    Kapitel 1: Einbau und Einrichtung Stapeln von Projektoren Wenn Sie Solaria One-Projektoren stapeln möchten, verwenden Sie das mit dem Projektor gelieferte Stapel- Kit. Das Solaria One-Stapel-Kit enthält folgende Teile: Aufsatzring x 4 Sicherheitsbügel x 4 M6-Schraube x 4 HINWEIS: Wenn Sie Projektoren stapeln, müssen die optischen Achsen der Projektoren parallel zueinander verlaufen.
  • Seite 18 Schieben Sie den Sicherheitsbügel (011-104470-XX) so über die flachen Seiten des Aufsatzringes, dass die Kerbe im Sicherheitsbügel oberhalb der Fußmutter des Projektors dessen Bein umfasst. b. Drehen Sie den Sicherheitsbügel so, dass dessen Flügel eng unter den Aussparungen des Aufsatzringes zu sitzen kommen. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 19: Anpassen Der Neigung Und Ausrichtung Des Projektors

    HINWEIS:Die Neigung des Projektors nach vorne muss geringer als 15° sein. Installation des Touch Panel Controller 1. Lösen Sie den Befestigungsarm so weit, dass das Ende über den Gelenksockel passt, der sich an der Rückseite des Projektors befindet. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 20: Installation Des Objektivs

    Das Objektiv versiegelt den Projektorkopf und verhindert so, dass Schmutzstoffe in den Hauptelektronikbereich eindringen. Betreiben Sie den Projektor nie ohne ein installiertes Objektiv. Bringen Sie eine Objektivverschlusskappe an, wenn Sie Projektor installieren oder transportieren. 1. Entfernen Sie die Objektiveinfassung. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)
  • Seite 21 5. Setzen Sie das Objektiv gerade in die Öffnung der Objektivhalterung ein, ohne es zu drehen. Magnete im Innern der Objektivhalterung helfen beim Positionieren des Objektivs. 6. Setzen Sie die beiden separat mit dem Projektor gelieferten Sechskantschrauben für die Objektivhalterung ein und ziehen Sie sie fest. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 22: Installation Der Lampe

    Kapitel 1: Einbau und Einrichtung 7. Arretieren Sie die Objektiveinheit mit einem Innensechskantschlüssel. 8. Setzen Sie die Objektiveinfassung wieder ein. Installation der Lampe Dieses Verfahren sollte nur von einem durch Christie zertifzierten Techniker durchgeführt werden. Hochdrucklampe kann unsachgemäßer Handhabung explodieren. Tragen Sie immer, wenn die Lampentür offen ist, und bei allen Arbeiten an der Lampe zugelassene Schutzkleidung.
  • Seite 23 Kapitel 1: Einbau und Einrichtung 7. Lösen Sie die 2 Flügelschrauben und öffnen Sie die Lampenzugriffstür. 8. Lösen Sie den Kathodenhalter mit dem an der Lampentür angebrachten 5mm-Innensechskantschlüssel. Anodenanschluss Anodenleitung Reflektor Kathodenschraube Kathodenmutter Kathodenhalterung Solaria One-Benutzerhandbuch 1-11 020-100897-01 Rev 1 (11-2012)

  • Seite 24: Anschluss Der Geräte An Den Projektor

    Sechskantschlüssel wieder an der entsprechenden Halterung angebracht wird, bevor Sie die hintere Zugangsklappe schließen. 1.10 Anschluss der Geräte an den Projektor Zur Wiedergabe von Inhalt müssen Sie ein Gerät anschließen, das Inhalte speichern und auf dem Projektor abspielen kann. 1-12 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 25: Anschlüsse Des Projektors

    Betriebs leuchtet diese LED grün. Die LED leuchtet grün, sobald das System eingeschaltet wird. ICPST – (ICP FPGA-Status) Zeigt den konfigurierten Status von ICP FPGA an. Während des normalen Betriebs leuchtet diese LED grün. Die LED leuchtet grün, sobald das System eingeschaltet wird. Solaria One-Benutzerhandbuch 1-13 020-100897-01 Rev 1 (11-2012)
  • Seite 26 Beschreibung LEDs zur Anzeige des Status des Christie IMB: IMB Power – Zeigt an, ob der Christie IMB ein- oder ausgeschaltet ist. FPGA Load – Die LED leuchtet grün, wenn alle FPGAs erfolgreich geladen wurden. SM Run – Eine Frequenzanzeige, die bei ausgeführtem Security Manager (SM) blinkt.

  • Seite 27: Verbinden Des Projektors Mit Einem Computer

    Ihr NAS-Gerät (Network Attached Storage) muss zur Verwendung des NFS-Protokolls (Network File System) konfiguriert werden. Das DAS-Gerät (Direct Attached Storage) muss mit dem Projektor verbunden und vor diesem eingeschaltet werden. Christie empfiehlt, eine statische IP-Adresse zu verwenden, weitere Informationen dazu finden Sie unter IP-Adressen des NAS-Ethernet-Anschlusses konfigurieren auf Seite 13-19.

  • Seite 28: Verbinden Des Projektors Mit Einem Digitalen Kinoaudioprozessor

    Einschalten des Projektors auf Seite 1-18. 5. Tippen Sie auf Menü > Christie IMB > System > Audio. 6. Wählen Sie einen Surround-Sound-Typ in der Liste Zuordnung aus. 7. Wählen Sie einen Kanal in der Liste Kanal für jeden der einzurichtenden Lautsprecher aus.
  • Seite 29 Kapitel 1: Einbau und Einrichtung Das spezielle Erdungskabel darf nur von einem von Christie zertifizierten Servicetechniker oder einem Elektriker angeschlossen werden. Das geschützte Erdungskabel muss mindestens der Kategorisierung 12 AWG grün/gelb entsprechen. Die Stromversor- Technische Daten des Projektors auf Seite A-1.

  • Seite 30: Einschalten Des Projektors

    1. Melden Sie sich beim Projektor mit Verbindungsrechten an. Siehe Anmeldung beim Projektor auf Seite 1-18. 1. Tippen Sie auf Menü > Service-Einrichtung > IMB Verbindung. 2. Schließen Sie den Verbindungs- Assistenten. 3. Klicken Sie auf Beenden. 1-18 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 31: Verbinden Des Projektors Mit Einem Netzwerk

    (Baud) SNMP aktivieren Aktiviert SNMP. SNMP V2 / SNMP V3 Der Typ des SNMP-Protokolls. Die SNMP V3-Benutzer-ID und das Passwort erhalten Sie von Christie. Verwaltungs-IP Die IP-Adresse, an die SNMP-Informationen und Benachrichtigungen gesendet werden. MIB auf USB Sendet die MIB-Datei (SNMP Management Information Base) an einen USB- herunterladen Speicherstick.

  • Seite 32: Einschalten Der Lampe

    Y-Achse, bis dieser fest auf der Justierschraube für die Y-Achse sitzt. c. Drehen Sie die Schraube im oder entgegen dem Uhrzeigersinn, bis der Wert im Feld Intensität einen Spitzenwert erreicht und dann abfällt. 1-20 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 33: Einstellen Der Bildgröße Auf Ihre Leinwand

    5. Drehen Sie den Zoomring am Objektiv, um die Bildgröße auf die Leinwand einzustellen und die Details des Testmusters scharfzustellen. Wenn die Einstellung abgeschlossen ist, sollten die Wörter und Linien des Testmusters auf der Leinwand gleichmäßig erkennbar sein, zudem sollte es keine unscharfen Bereiche geben. Solaria One-Benutzerhandbuch 1-21 020-100897-01 Rev 1 (11-2012)

  • Seite 34: Ausrichten Der Bilder Von Zwei Projektoren

    Halten Sie ein Blatt durchscheinendes Papier vor das Objektiv des unteren Projektors. e. Drehen Sie den vertikalen und horizontalen Knopf an der Vorderseite des Projektors im und entgegen dem Uhrzeigersinn, um das Licht des Projektors auf der Leinwand zu zentrieren. 1-22 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)
  • Seite 35 Sie entsprechende Informationen unter Einstellen des vertikalen Mittelachsenwinkels auf Seite 2-3. e. Wenn ein großer horizontaler Winkel-Offset zur Leinwand erforderlich ist, finden Sie entsprechende Informationen unter Einstellen der horizontalen Mittelachse auf Seite 2-5. Solaria One-Benutzerhandbuch 1-23 020-100897-01 Rev 1 (11-2012)

  • Seite 36: Reaid 3D Eq-Konfigurationsdatei Laden

    1. Stecken Sie einen USB-Speicherstick mit der RealD 3D EQ-Konfigurationsdatei in den USB-Anschluss an der Seite des TPC (Touch Panel Controller). 2. Tippen Sie auf Menü > Christie IMB > System. 3. Tippen Sie auf Allgemein > Konfigurationsdateien. 4. Tippen Sie unter Reald 3D EQ auf Konfigurationsdatei laden.

  • Seite 37: Korrektur Des Trapezverzerrungseffekts

    2. Richten Sie die Bilder der beiden Projektoren aus. Siehe Ausrichten der Bilder von zwei Projektoren auf Seite 1-22. 3. Zeigen Sie auf dem oberen Projektor das Testmuster DC2K Framing Green an. Siehe Aktivieren und Deaktivieren eines Testmusters auf Seite 12-1. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 38: Kapitel 2: Bildeinstellung

    3. Zeigen Sie auf dem oberen Projektor das Testmuster DC2K Framing Green an. Siehe Aktivieren und Deaktivieren eines Testmusters auf Seite 12-1. 4. Zeigen Sie auf dem unteren Projektor das Testmuster DC2K Framing Red an. Siehe Aktivieren und Deaktivieren eines Testmusters auf Seite 12-1. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 39: Korrigieren Des Randlichtabfalls

    Ausrichten des Projektors auf die Leinwand und Scharfstellen des Objektivs nicht gleichmäßig auf der Leinwand scharf gestellt werden kann. Bei einer Ausrichtung der Mittelachse muss der von Christie eingestellte Mittelachsenabstand vom Objektiv zur Prismenebene bewahrt werden. Wenn Sie beispielsweise die obere Schraube herausdrehen, drehen Sie die unteren beiden Mittelachsenschrauben, um den Gesamtabstand zu bewahren.
  • Seite 40 8. Sind der obere und untere Bildbereich gleichermaßen scharf, ziehen Sie zum Fixieren der Position die Justierschrauben an. Prüfen Sie das Bild erneut. 9. Wenn weitere Justierungen erforderlich sind, finden Sie entsprechende Informationen unter Einstellen der horizontalen Mittelachse auf Seite 2-5. 10. Setzen Sie die Objektiveinfassung wieder ein. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 41: Einstellen Der Horizontalen Mittelachse

    Ausrichten des Projektors auf die Leinwand und Scharfstellen des Objektivs nicht gleichmäßig auf der Leinwand scharf gestellt werden kann. Bei einer Ausrichtung der Mittelachse muss der von Christie eingestellte Mittelachsenabstand vom Objektiv zur Prismenebene bewahrt werden. Wenn Sie beispielsweise die obere Schraube herausdrehen, drehen Sie die unteren beiden Mittelachsenschrauben, um den Gesamtabstand zu bewahren.

  • Seite 42: Einstellung Der Dmd-Konvergenz

    überlappen, um reine weiße Zeilen im gesamten Bild zu bilden, und eine oder mehrere schlecht konvergierte einzelne Farben können aussehen, als befänden sie sich neben einigen oder allen Linien. Setzen Sie sich mit einem von Christie zertifizierten Techniker in Verbindung, um DMD-Konvergenz-Probleme zu korrigieren.

  • Seite 43: Farbkalibrierung

    Erstellen Sie MCDG-Dateien (Measured Color Gamut Data, Messfarbskaladaten) zur Korrektur der Farben auf dem Bildschirm. Für dieses Verfahren ist ein Farbmessgerät erforderlich. Messen Sie die auf dem Bildschirm angezeigten Farben von der Mitte des Betrachterstandorts. Siehe Erstellen einer MCGD-Datei auf Seite 7-2. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 44: Bildschirm-Masking

    1. Schalten Sie die Lampe ein und lassen Sie sie 20 Minuten lang in Betrieb. 2. Tippen Sie auf dem Touch Pad Controller auf Menü > Administrator-Einrichtung > Foot-Lambert- Kalibrierung. 3. Führen Sie den Assistenten Foot-Lambert-Kalibrierung aus. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 45: 3: Zugriff Auf Den Projektor Und Ausführen Der Diagnostik

    Das startet den Projektor, schaltet die Lampe ein und öffnet die Blende. Wenn Sie den Notfall-Starterknopf verwenden, können Sie nicht die Kanäle wechseln. Der Hauptbildschirm Über den Hauptbildschirm des Touchpanel-Controllers (TPC) können Sie auf Einstellungen für Stromversorgung, Lampe, Blende, Kanal und Testmuster zugreifen. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)
  • Seite 46 Verbindung. Eine grüne LED gibt den ordnungsgemäßen Betrieb des Systems an. Eine rote LED gibt einen kritischen Fehler an, der behoben werden muss. Klicken Sie auf die Status-LED, um das Fenster „Status“ zu öffnen und Probleme zu beheben. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 47: Anmeldung Beim Projektor

    Tippen Sie auf Menü > Status. Im Fenster „Status“ werden Informationen zum Status der Projektorkomponenten angezeigt. Im rechten Fenster werden Projektorkomponenten und deren Status angezeigt. Im linken Fenster werden detaillierte Informationen zu einzelnen Elementen des Projektors angezeigt. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 48: Ausführung Des Projektor-Interrogators

    Systemabfrage auf Seite 13-13. Der Interrogator erfasst Diagnoseinformationen, anhand derer Sie Christie-Servicepersonal bei der Diagnose und Behebung von Problemen mit dem Projektor unterstützen können. Um auf das Menü „Abfrage“, d. h. den Interrogator, zugreifen zu können, benötigen Sie Bediener-, Administrator- oder Wartungsrechte.

  • Seite 49: Durchführung Eines Servertests

    Sie noch nicht bestätigt haben. Um einen Alarm zu bestätigen und aus dem Alarmfenster zu entfernen, klicken Sie auf Bestätigen. Wenn Sie alle Alarme anzeigen möchten, tippen Sie im linken Fenster auf Menü > Status > Alle Alarme. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 50: Ausschalten Des Projektors

    Abkühlmodus und Gebläse und die Elektronik bleiben 10 Minuten lang eingeschaltet. Nach dieser Abkühlphase wechselt der Projektor in den Standby-Modus. 3. Wenn der Projektor gewartet oder eine Projektorabdeckung abgenommen wird, muss das Gerät vom Strom genommen werden (ausgesteckt) und der Ausschalter auf OFF sein. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 51: 4: Verwaltung Von Dlp

    1. Stecken Sie einen USB-Stick in den USB-Anschluss an der Seite des TPC (Touch Panel Controller). Wenn Sie kein USB-Laufwerk anschließen, wird das ICP-Zertifikat im FTP-Stammverzeichnis gespeichert. 2. Tippen Sie auf Menü > Diagnostik > DLP-Verwaltung. 3. Tippen Sie auf Download ICP Certificate (ICP-Zertifikat herunterladen). 4. Tippen Sie auf Schließen. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 52: Deaktivieren Des Icp-Signaturtests

    1. Tippen Sie auf Menü > Diagnostik > DLP-Verwaltung. 2. Tippen Sie auf Bypass Signature Test (Signaturtest umgehen). 3. Tippen Sie auf Ja. Wenn Sie den ICP-Signaturtest wieder aktivieren möchten, deaktivieren Sie das Kontrollkästchen Bypass Signature Test (Signaturtest umgehen). Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 53: 5: Arbeit Mit Kanälen

    Gammakorrektur. Diese Option ist nicht verfügbar, wenn PCF verwenden aktiviert ist. LUT_CLUT Wendet einen 3D-Farbwürfel an, um eine verbesserte Farbgenauigkeit zu erzielen. Diese Option ist nicht verfügbar, wenn PCF verwenden aktiviert ist. Scantyp Der Video-Scantyp. Die Standardeinstellung ist Progressiv. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)
  • Seite 54 Detection (Automatische für PIBS1-Eingänge unterstützt. Scantyperkennung) Use PCT (PCT Wendet Christie PCT (Pureformity Color Technology) auf den Kanal an. verwenden) PCT File (PCT-Datei) Identifiziert die Christie PCT (Pureformity Color Technology) für den Kanal. 7. Tippen Sie im linken Fenster auf 3D-Steuerung, wenn der Kanal zur Anzeige von 3D-Inhalten verwendet wird.

  • Seite 55: Aktivieren Eines Kanals

    Ändern des Kanalsymbols 1. Tippen Sie auf Menü > Kanaleinrichtung. 2. Wählen Sie in der Liste Kanalname einen Kanal aus. 3. Tippen Sie auf Symbol. 4. Tippen Sie auf ein Symbol. 5. Tippen Sie auf OK. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 56: Hinzufügen Und Entfernen Bevorzugter Kanäle Im Fenster „Bevorzugte Kanäle

    Kanäle auf einen Kanal und ziehen ihn in das Fenster Ausgewählte Kanaltasten (Drag and Drop). 3. Wenn Sie im Fenster „Bevorzugte Kanäle“ einen Kanal entfernen möchten, tippen Sie im Fenster Ausgewählte Kanaltasten (Drag and Drop) auf einen Kanal und ziehen ihn in den Papierkorb rechts unten. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 57: 6: Verwalten Der Lampeninformationen

    2. Wählen Sie in der Liste Aktuelle Lampendatei eine Lampendatei aus. 3. Ändern Sie die Lampendateieinstellungen. 4. Tippen Sie auf Speichern. Wenn Sie Ihre Änderungen zurücksetzen möchten, tippen Sie Wiederherstellen, bevor Sie auf Speichern tippen. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 58: Aktivieren Oder Deaktivieren Von Liteloc Für Eine Lampendatei

    Ausgabe eines Alarms, wenn eine Lampe ihr Ablaufdatum erreicht Ausgeben eines Alarms, wenn eine Lampe ihr Betriebsende erreicht: 1. Tippen Sie auf Menü > Administrator-Einrichtung > Präferenzen. 2. Tippen Sie im Bereich Alarm Triggers (Alarmauslöser) auf Ablauf der Lampe. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 59: Ablauf Der Lampe In Stunden

    Die Anzahl der Betriebsstunden der Lampe vor der Installation. 4. Tippen Sie auf Speichern. 6.11 Überprüfen der aktuellen Lampenintensität Tippen Sie die auf Menü > Erweiterte Einrichtung > Lampenleistung/LiteLOC – Einrichtung. Der aktuelle Lichtintensitätswert wird im Feld Intensität angegeben. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 61: 7: Verwaltung Von Projektoreinstellungsdateien

    1. Tippen Sie auf Menü > Erweiterte Einrichtung > Bildschirmdatei-Einrichtung. 2. Tippen Sie auf Speichern unter. 3. Geben Sie in das Feld Dateiname einen Namen für die Quelldatei ein. 4. Tippen Sie auf OK. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 62: Ändern Einer Bildschirmdatei

    10. Wenn die MCGD-Datei einem 3D-Kanal zugeordnet wird, tippen Sie auf Enable 3D (3D aktivieren) und wählen Sie in der Liste Frame Rate N:M (Bildfrequenz N:M) eine Bildfrequenz aus. 11. Tippen Sie auf Speichern. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 63: Ändern Einer Mcgd-Datei

    Ändern einer TCGD-Datei 1. Tippen Sie auf Menü > Erweiterte Einrichtung > TCGD-Dateieinrichtung. 2. Wählen Sie in der Liste Aktuelle Ziel-Datei (TGCD) eine TCGD-Datei aus. 3. Ändern Sie die TCGD-Datei-Einstellungen. 4. Tippen Sie auf Speichern. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 65: 8: Arbeit Mit Dem Planer

    3. Tippen Sie auf das Ereignis, das Sie bearbeiten möchten. 4. Tippen Sie auf Bearbeiten. 5. Passen Sie die Einstellungen für das Ereignis an. 6. Tippen Sie auf Speichern. 7. Um zur Kalenderansicht zurückzukehren, tippen Sie auf OK. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 66: Löschen Eines Geplanten Ereignisses

    Ausschalten des Planers Um dieses Verfahren ausführen zu können, benötigen Sie Administrator- oder Wartungsrechte. 1. Tippen Sie auf Administrator-Einrichtung > Planer. 2. Tippen Sie auf das Kontrollkästchen Enable Scheduler (Planer aktivieren), um es zu deaktivieren. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 67: 9: Anzeige Und Änderung Der Projektoreinstellungen

    Bildschirm kalibrieren Über diese Option öffnen Sie das Fenster „Kalibrieren“ und starten die TPC- Kalibrierung. IMB Powered in Standby Mode Bei Auswahl dieser Option bleibt der Christie IMB eingeschaltet, wenn der (IMB bleibt im Stand-by-Modus Projektor in den Stand-by-Modus wechselt. eingeschaltet) Anpassung der Uhrzeiteinstellungen des Projektors Um dieses Verfahren ausführen zu können, benötigen Sie Administrator- oder Wartungsrechte.

  • Seite 68: Änderung Der Kommunikationseinstellungen Des Projektors

    (Baud) SNMP aktivieren Aktiviert SNMP. SNMP V2 / SNMP V3 Der Typ des SNMP-Protokolls. Die SNMP V3-Benutzer-ID und das Passwort erhalten Sie von Christie. Verwaltungs-IP Die IP-Adresse, an die SNMP-Informationen und Benachrichtigungen gesendet werden. MIB auf USB Sendet die MIB-Datei (SNMP Management Information Base) an einen USB- herunterladen Speicherstick.

  • Seite 69: Zugriff Auf Ein Netzwerkgerät

    Kapitel 9: Anzeige und Änderung der Projektoreinstellungen Zugriff auf ein Netzwerkgerät Tippen Sie auf Menü > Network Devices (Netzwerkgeräte) > Christie ACT. Sie können mit dem Gerät interagieren, indem Sie oberen rechtens Ecke des Fensters auf tippen. Kalibrierung des internen Lichtmessers Um den internen Lichtmesser in Foot Lamberts zu kalibrieren, verwenden Sie den Assistent zur Foot-Lambert- Kalibrierung.

  • Seite 70: Anzeigen Des Microsoft-Fensters „Netzwerkverbindungen

    2. Wählen Sie in der Liste Primäres Objektiv einen Objektivtyp aus. 3. Tippen Sie auf die Taste Launch Dialog (Dialogfeld öffnen), und geben Sie die Seriennummer des Objektivs ein. 4. Tippen Sie auf die Eingabetaste. 5. Tippen Sie auf Speichern. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 71: Verwalten Von Benutzerkonten

    1. Tippen Sie auf Menü > Administrator-Einrichtung > Benutzerkonten. 2. Tippen Sie in der Liste Benutzername auf einen Benutzernamen. 3. Tippen Sie auf Bearbeiten. 4. Ändern Sie das Kennwort oder die Zugriffsberechtigungen. 5. Tippen Sie auf Akzeptieren. Solaria One-Benutzerhandbuch 10-1 020-100897-01 Rev 1 (11-2012)

  • Seite 72: Löschen Eines Benutzerkontos

    Um dieses Verfahren ausführen zu können, benötigen Sie Administrator- oder Wartungsrechte. 1. Tippen Sie auf Menü > Administrator-Einrichtung > Benutzerkonten. 2. Tippen Sie in der Liste Benutzername auf einen Benutzernamen. 3. Tippen Sie auf Löschen. 4. Tippen Sie auf Ja. 10-2 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 73: Sichern, Wiederherstellen Und Aktualisieren Von Projektordateien

    Version. Alle aktualisieren Mit dieser Option werden alle Komponenten im Upgrade-Paket erzwingen aktualisiert. Installation der Bei Verwendung dieser Option werden alle Konfigurationen Herstellerstandards entfernt und alle Komponenten aktualisiert. 6. Tippen Sie auf Weiter. Solaria One-Benutzerhandbuch 11-1 020-100897-01 Rev 1 (11-2012)

  • Seite 74: Sichern Von Projektoreinstellungen Und -Informationen

    3. Wählen Sie in der Liste File Type (Dateityp) einen Dateityp aus. 4. Tippen Sie im Fenster TPC Files (TPC-Dateien) auf eine Datei und ziehen Sie diese in das Fenster Projector Files (Projektordateien). 11-2 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 75: Löschen Von Projektordateien

    2. Wählen Sie in der Liste File Type (Dateityp) einen Dateityp aus. 3. Tippen Sie im Fenster Projector Files (Projektordateien) auf eine Datei und ziehen Sie diese auf das Papierkorbsymbol. 4. Tippen Sie auf Ja. Solaria One-Benutzerhandbuch 11-3 020-100897-01 Rev 1 (11-2012)

  • Seite 77: Hinzufügen Und Entfernen Von Testmustern Im Fenster „Testmuster-Favoriten

    1. Tippen Sie auf der Taskleiste auf das Symbol Testmuster ( 2. Tippen Sie auf Alle Testmuster. 3. Doppeltippen Sie im Fenster „Testmuster-Favoriten“ auf ein Testmuster, um es zu aktivieren. 4. Tippen Sie auf Vollbild (Bildschirmdateieinstellungen ignorieren). Solaria One-Benutzerhandbuch 12-1 020-100897-01 Rev 1 (11-2012)

  • Seite 79: Den Christie Imb Verwalten

    13 Den Christie IMB verwalten Sie können das Tastfeld (TPC) auf dem Projektor oder einer webbasierten Benutzeroberfläche verwenden, um den Christie IMB zu verwalten. Dieses Kapitel enthält Informationen und Verfahrensweisen für den TPC. Die Funktionen der webbasierten Benutzeroberfläche sind allerdings ähnlich.

  • Seite 80: Symbole Des Inhaltsfensters

    13.1.3 Inhalt laden Bevor Sie Inhalt oder eine Wiedergabeliste für die Wiedergabe auswählen können, müssen Sie sie laden. 1. Tippen Sie auf Menü > Christie IMB > Steuerung. 2. Tippen Sie auf das Symbol zum Entsperren. 3. Tippen Sie auf Inhalt laden.

  • Seite 81: Inhalt Entladen

    Kapitel 13: Den Christie IMB verwalten 13.1.5 Inhalt entladen 1. Tippen Sie auf Menü > Christie IMB > Steuerung. 2. Tippen Sie auf das Symbol zum Entsperren. 3. Tippen Sie auf Inhalt entladen. 13.1.6 Lokal gespeicherten Inhalt anzeigen Ein rotes Schloss-Symbol verweist auf abgelaufenen Inhalt. Ein Warndreieck zeigt an, dass der Inhalt bald abläuft.

  • Seite 82: Heute Ablaufende Schlüssel Anzeigen

    Kapitel 13: Den Christie IMB verwalten 13.1.12 Heute ablaufende Schlüssel anzeigen 1. Tippen Sie auf Menü > Christie IMB > Inhalt. 2. Tippen Sie auf Schlüssel. 3. Wählen Sie Heute ablaufende Schlüssel in der Liste Anzeigen aus. 13.1.13 Noch nicht gültige Schlüssel anzeigen 1.

  • Seite 83: Inhalt Einspeisen

    Der Verschlüsselungsschlüssel wird normalerweise auf einem USB-Speicherstick zur Verfügung gestellt. 1. Verbinden Sie das Gerät mit dem einzuspeisenden Inhalt mit der Schnittstelle Einspeisen am IMB. 2. Tippen Sie auf Menü > Christie IMB > Inhalt. 3. Tippen Sie auf Zur Einspeisung verfügbarer Inhalt.

  • Seite 84: Wiedergabeliste Erstellen

    7. Wählen Sie eine Wiedergabeliste aus. 8. Tippen Sie auf Import. 13.2.3 Wiedergabeliste erstellen 1. Tippen Sie auf Menü > Christie IMB > Wiedergabelisten. 2. Tippen Sie in der Liste Wiedergabeliste - Aufgaben auf Erstellen. 3. Tippen Sie auf Text entfernen 4.

  • Seite 85: Inhalt Zu Einer Wiedergabeliste Hinzufügen

    6. Tippen Sie auf die Eingabetaste. 13.2.7 Inhalt zu einer Wiedergabeliste hinzufügen 1. Tippen Sie auf Menü > Christie IMB > Wiedergabelisten. 2. Wählen Sie in der Liste Ausgewählte Wiedergabeliste eine Wiedergabeliste aus. 3. Tippen Sie auf die Registerkarte Inhalt.

  • Seite 86: Inhalt Aus Einer Wiedergabeliste Entfernen

    Kapitel 13: Den Christie IMB verwalten 13.2.10 Inhalt aus einer Wiedergabeliste entfernen 1. Tippen Sie auf Menü > Christie IMB > Wiedergabelisten. 2. Wählen Sie in der Liste Ausgewählte Wiedergabeliste eine Wiedergabeliste aus. 3. Tippen Sie auf der Zeitachse auf Inhalt. Unten im Fenster „Wiedergabeliste“ wird die Zeitachse angezeigt.

  • Seite 87: Automatisierung Von Einer Wiedergabeliste Entfernen

    8. Tippen Sie in der Liste Wiedergabeliste - Aufgaben auf Änderungen speichernn. 13.2.13 Automatisierung von einer Wiedergabeliste entfernen 1. Tippen Sie auf Menü > Christie IMB > Wiedergabelisten. 2. Wählen Sie in der Liste Ausgewählte Wiedergabeliste eine Wiedergabeliste aus. 3. Tippen Sie auf der Zeitachse auf Inhalt. Unten im Fenster „Wiedergabeliste“ wird die Zeitachse angezeigt.

  • Seite 88: Zeitplan-Kalenderansicht Anzeigen

    Tippen Sie auf Menü > Christie IMB > Zeitplan - Tagesansicht. Zeitplan - Tagesansicht 13.3.3 Neuen Eintrag zum Zeitplan hinzufügen 1. Tippen Sie auf Menü > Christie IMB > Zeitplan - Tagesansicht. 2. Tippen Sie in der Liste Zeitplan-Aufgaben auf Neuen Eintrag hinzufügen. 3. Tippen Sie auf Durchsuchen.

  • Seite 89: Zeitplan-Eintrag Bearbeiten

    7. Ändern Sie die Uhrzeit der Inhaltswiedergabe. 8. Tippen Sie auf Akzeptieren. 13.3.4 Zeitplan-Eintrag bearbeiten 1. Tippen Sie auf Menü > Christie IMB > Zeitplan - Tagesansicht. 2. Tippen Sie im rechten Fenster auf die Schaltflächen zum vorwärts- oder zurückzugehen, um einen Tag auszuwählen.

  • Seite 90: Zeitplaneintrag Löschen

    6. Tippen Sie auf Akzeptieren. 7. Tippen Sie auf OK. 13.3.7 Zeitplaneintrag löschen 1. Tippen Sie auf Menü > Christie IMB > Zeitplan - Tagesansicht. 2. Tippen Sie im rechten Fenster auf die Schaltflächen zum vorwärts- oder zurückzugehen, um einen Tag auszuwählen.

  • Seite 91: Server-Neustart

    Kapitel 13: Den Christie IMB verwalten 13.4.1 Server-Neustart 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Allgemein > Einstellungen. 3. Tippen Sie auf Server neu starten. 4. Tippen Sie auf Ja. 5. Tippen Sie auf OK.

  • Seite 92: Standardwerkseinstellungen Wiederherstellen

    13.4.7 Eine Lizenz hinzufügen Zur Aktivierung der Funktionen des Christie IMBs ist eine Lizenz erforderlich. 1. Stecken Sie einen USB-Speicherstick mit der Christie IMB-Lizenz in den USB-Anschluss an der Seite des TPC (Touch Panel Controller). 2. Tippen Sie auf Menü > Christie IMB > System.

  • Seite 93: Sicherungsdatei Erstellen

    5. Tippen Sie auf Ja. 6. Tippen Sie auf OK. 13.6 Konfigurationsdateien verwenden Mit Konfigurationsdateien können Sie Verhalten von durch Christie IMB unterstützten Drittsoftware- Instruktionen ändern. Verwenden Sie die Verfahren in diesem Kapitel, um eine angepasse oder eine Standardkonfigurationsdatei zu laden.

  • Seite 94: Reaid 3D Eq-Konfigurationsdatei Laden

    Zur Wiedergabe von Inhalt müssen Sie ein NAS-Gerät (Network Attached Storage) oder ein DAS-Gerät (Direct Attached Storage) mit dem Christie IMB verbinden, um eingespeisten Inhalt speichern zu können. Das NAS-Gerät muss über einen der mit NAS-1 oder NAS-2 beschrifteten Gigabit Ethernet-Eingänge mit dem Christie IMB verbunden werden.

  • Seite 95: Das-Einstellungen Bearbeiten

    13.7.4 NAS-Gerät hinzufügen Ihr NAS-Gerät (Network Attached Storage) muss zur Verwendung des NFS-Protokolls (Network File System) konfiguriert werden. Christie empfiehlt die Auswahl des DHCP-Protokolls (Dynamic Host Configuration- Protocol) für das NAS-Gerät. Wenn das NAS-Gerät eine statische IP-Adresse verwendet, finden Sie weitere...

  • Seite 96: Nas-Einstellungen Bearbeiten

    Kapitel 13: Den Christie IMB verwalten 13.7.5 NAS-Einstellungen bearbeiten 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Speicher. 3. Tippen Sie in der Liste NAS auf ein NAS-Gerät. 4. Bearbeiten Sie die NAS-Einstellungen. 5. Tippen Sie auf OK.

  • Seite 97: Ip-Adressen Des Nas-Ethernet-Anschlusses Konfigurieren

    Kapitel 13: Den Christie IMB verwalten 13.7.9 IP-Adressen des NAS-Ethernet-Anschlusses konfigurieren Zur Verwendung statischer IP-Adressen können Sie die NAS1- und NAS2-Anschlüsse auf dem Christie IMB entsprechend konfigurieren. Das NAS-Gerät verwendet normalerweise eigene privaten Ethernet-Verbindung, die nicht Teil des Kinonetzwerkes ist.

  • Seite 98: Automatisierungsgeräte Hinzufügen

    Anleitungen zum Hinzufügen von Makros oder Eingangssignalen zu einer Wiedergabeliste finden Sie unter Automatisierung zu einer Wiedergabeliste hinzufügen auf Seite 13-8. 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Automatisierung > Geräte. 3. Tippen Sie auf Hinzufügen.

  • Seite 99: Makros Eine Aktivität Hinzufügen

    Kapitel 13: Den Christie IMB verwalten 13.8.5 Makros eine Aktivität hinzufügen 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Automatisierung > Makros. 3. Tippen Sie im linken Fenster auf ein Makro. 4. Tippen Sie in der Liste Makroaktivitäten auf Hinzufügen.

  • Seite 100: Makro Entfernen

    6. Tippen Sie auf Ja. 7. Tippen Sie auf Speichern. 13.8.9 Makro entfernen 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Automatisierung > Makros. 3. Tippen Sie im linken Fenster auf ein Makro. 4. Tippen Sie auf Entfernen.

  • Seite 101: Globalen Auslöser Hinzufügen

    5. Tippen Sie auf Ja. 6. Tippen Sie auf Speichern. 13.8.13 Globalen Auslöser hinzufügen 1. Tippen Sie auf Menü > Christie IMB > System. 2. Tippen Sie auf Automatisierung > Globale Auslöser. 3. Tippen Sie auf Hinzufügen. 4. Wählen Sie ein Automatisierungsgerät in der Liste Automatisierungsgerät aus.

  • Seite 102: Kanäle Zuordnen

    Die Software für den Christie IMB und den Projektor wird getrennt aktualisiert. Die Christie IMB- Aktualisierungsdatei enthält die.pkg Erweiterung. Zum Aktualisieren der Christie IMB-Software laden Sie die neue Software auf den Christie IMB herunter und führen dann die Aktualisierung aus. Auf der Christie-Website stehen Software-Upgrades zur Verfügung.

  • Seite 103: Software-Upgrade-Paket Für Den Christie Imb Installieren

    6. Tippen Sie auf OK. 13.11 Protokolle Sie können Protokolle verwenden, um Probleme bei der Leistung des Christie IMBs zu ermitteln. Folgende Protokolle stehen zur Verfügung: • Bildschirm-Verwaltungssystem (SMS) – zeigt das Datum und Zeit von wichtigen Ereignissen und Fehlern, die während des SMS-Betriebes auftraten.

  • Seite 104: Sms-Protokolle Abrufen

    Kapitel 13: Den Christie IMB verwalten 13.11.1 SMS-Protokolle abrufen 1. Tippen Sie auf Menü > Christie IMB > Protokolle. 2. Wählen Sie in der Liste Von ein Anfangsdatum für das Protokoll aus. 3. Wählen Sie in der Liste Bis ein Enddatum für das Protokoll aus.

  • Seite 105: Sm-Bericht Herunterladen

    13.11.5 SM-Bericht herunterladen 1. Stecken Sie einen USB-Stick in den USB-Anschluss an der Seite des TPC (Touch Panel Controller). 2. Tippen Sie auf Menü > Christie IMB > Protokolle. 3. Wählen Sie in der Liste Von ein Anfangsdatum für das Protokoll aus.

  • Seite 107: Anforderungen Für Die Anzeige

    Dieses Kapitel enthält Informationen und Verfahrensweisen zur Einrichtung und Verwaltung von 3D-Präsentationen. 14.1 Anforderungen für die Anzeige: Um mit dem Solaria One-Projektor 3D-Bilder anzeigen zu können, müssen folgende Punkte erfüllt sein: • Ein 3D-Hardwaresystem. • Pi-Cell-Polarisator für die Anzeige auf einer Leinwand mit einer silberpolarisierend-konservierenden Oberfläche zur Verwendung mit passiven Brillen (Real).

  • Seite 108: Einrichtung Der Hardware

    Wenn Sie zwei Projektoren verwenden, erstellen Sie Wiedergabelisten nur auf dem Hauptprojektor. Wenn Sie ein Automatisierungsgerät wie einen Christie ACT verwenden, schließen Sie es an den Hauptprojektor an. Um eine optimale Bildqualität zu erzielen, wird empfohlen, beiden Projektoren eine Rolle für das linke bzw.

  • Seite 109: Erstellen Einer 3D-Datei Mit Hoher Bildrate

    4. Verbinden Sie ein Ende eines 50-Ohm-BNC-Kabels mit dem Anschluss Sync Out am Hauptprojektor und dann das andere Ende mit dem Anschluss Gen Lock des Slave-Projektors. 5. Tippen Sie auf dem Tastfeld (TPC) des Projektors auf Menü > Christie IMB > System > Multi- Projector (Mehrere Projektoren).

  • Seite 110: Bearbeiten Der Standardmäßigen 3D-Lampendatei

    2. Wählen Sie in der Liste Aktuelle Lampendatei die Option Default 3D (Standard – 3D) aus. 3. Legen Sie im Feld Power % (Leistung in Prozent) den Helligkeitsprozentwert für die Lampe fest 4. Tippen Sie auf Speichern. 14-4 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 111: Definieren Einer Messfarbskaladaten-Datei

    Flash aus. c. Wählen Sie in der Liste L/R Display Sequence (L/R-Anzeigesequenz) die Option Left (L1R1 L2R2) (Links (L1R1 L2R2)). d. Wählen Sie in der Liste 3D Sync Polarity (3D-Sync-Polarität) die Option True aus. Solaria One-Benutzerhandbuch 14-5 020-100897-01 Rev 1 (11-2012)

  • Seite 112: Bearbeiten Des 3D-Scope-Kanals Mit 2048 X 858 Pixeln

    Geben Sie im Feld Ausgangsverzögerung den Wert -120 oder einen für Ihre 3D-Hardware geeigneten Wert ein. g. Geben Sie im Feld Phasenverzögerung den Wert 0 oder einen für Ihre 3D-Hardware geeigneten Wert ein. 14-6 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 113: Anzeige Von 3D-Diagnosetestmustern

    Tippen Sie auf dem Touch Pad Controller (TPC) des Projektors auf Menü > Kanaleinrichtung. b. Wählen Sie in der Liste Kanalname einen 3D-Kanal aus. c. Wählen Sie in der Liste 3D Sync Polarity (3D-Sync-Polarität) die Option Inverted (Invertiert) oder True aus. Solaria One-Benutzerhandbuch 14-7 020-100897-01 Rev 1 (11-2012)
  • Seite 114 2. Wählen Sie in der Liste Kanalname einen 3D-Kanal aus. 3. Tippen Sie im linken Fenster auf 3D-Steuerung. 4. Wählen Sie in der Liste L/R Display Sequence (L/R-Anzeigesequenz) die Option Left (L1R1 L2R2) (Links (L1R1 L2R2)). 14-8 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 115: Wartung

    • Nur für das Objektiv: Objektivreinigungslösung wie beispielsweise Melles Griot Optics Cleaning Fluid 18LAB011 oder ein gleichwertiges Produkt • Wattestäbchen mit Holzstäbchen. • Linsenreinigungstuch oder Mikrofaser wie beispielsweise Melles Griot 18LAB024 oder ein gleichwertiges Produkt. Solaria One-Benutzerhandbuch 15-1 020-100897-01 Rev 1 (11-2012)

  • Seite 116: Reinigung Des Objektivs

    Arbeiten an der Lampe. Üben Sie nie Dreh- oder Biegekraft auf das Quartzlampengehäuse aus. Verwenden Sie eine Lampe mit der richtigen Wattleistung von Christie. 3) Vergewissern Sie sich, dass Personen, die in der Nähe des Projektors arbeiten, ebenfalls entsprechende Schutzkleidung tragen. 4) Versuchen Sie nie, die Lampe abzunehmen, wenn sie heiß...
  • Seite 117 Stellen Sie die im Schutzbehälter befindliche Lampe auf den Boden an einem sicheren Ort ab. WARNHINWEIS! Den Karton extrem vorsichtig handhaben – die Lampe stellt auch verpackt noch eine Gefahr dar. Entsorgen Sie den Lampenkarton entsprechend den Sicherheitsvorschriften für Ihr Gebiet. Solaria One-Benutzerhandbuch 15-3 020-100897-01 Rev 1 (11-2012)

  • Seite 118: Installieren Der Neuen Lampe

    Bohrung an der Rückseite des Reflektors. Führen Sie Zeige- und Mittelfinger durch die Rückseite des Reflektors und setzen Sie die Lampe auf den Kathodenhalter. Gehen Sie hierbei vorsichtig vor und achten Sie darauf, dass die Lampe nicht gegen den Reflektor stößt. 15-4 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 119: Ersetzen Des Platinengehäusefilters

    17. Richten Sie die Lampe aus. Siehe Ausrichten der Lampe auf Seite 1-20. 15.5 Ersetzen des Platinengehäusefilters Verwenden Sie ausschließlich von Christie zugelassene hocheffiziente Spezialfilter. Lassen Sie den Projektor nie ohne einen installierten Filter laufen. Gebrauchte Luftfilter müssen immer entsorgt werden. Solaria One-Benutzerhandbuch...

  • Seite 120: Austausch Des Filters Für Das Lichtmaschinenfach

    5. Ziehen Sie die 2 Schrauben fest. 15.6 Austausch des Filters für das Lichtmaschinenfach 1. Entfernen Sie die obere Abdeckung. 2. Fassen Sie in den Projektor hinein und lösen Sie die erste Wartungsklappenschraube. 15-6 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)
  • Seite 121 8. Bringen Sie die Deckelplatte wieder an und befestigen Sie die 2 Schrauben. 9. Bringen Sie die Wartungsklappe wieder an und befestigen Sie dann die 2 Schrauben. 10. Bringen Sie die obere Abdeckung an. Solaria One-Benutzerhandbuch 15-7 020-100897-01 Rev 1 (11-2012)

  • Seite 122: Austausch Des Objektivs

    10. Sichern Sie die Objektivklammer, indem Sie sie mit einem Sechskantschlüssel im Uhrzeigersinn drehen. 11. Ziehen Sie die Kopfschrauben der Objektivhalterung an, um zusätzliche Stabilität zu erzielen. 12. Setzen Sie die Objektiveinfassung wieder ein. 13. Entfernen Sie die Objektivkappe von der Vorderseite des Objektivs. 15-8 Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 123: Funktionsfähigkeit Des Projektors

    Dieses Kapitel enthält Informationen und Verfahrensweisen zum Lösen allgemeiner Projektorprobleme. Können Sie das Problem nicht lösen, wenden Sie sich bitte an den Kundendienst von Christie. Damit ein Kundendienstberater Ihnen besser helfen kann, halten Sie die Modellnummer und die Seriennummer Ihres Projektors bereit.

  • Seite 124: Funktionsfähigkeit Der Lampe

    Geräusch hören, könnte ein Problem mit dem Vorschaltgerät vorliegen. Setzen Sie sich mit einem von Christie zertifizierten Techniker in Verbindung, um das Problem zu lösen. • Wenn Sie ein kurzes klickendes Geräusch hören, aber die Lampe nicht zündet, ersetzen Sie die Lampe.

  • Seite 125: Starke Bewegungsartefakte

    Kapitel 16: Störungsbehebung • Klappspiegelfehlstellung. Setzen Sie sich mit einem von Christie zertifizierten Techniker in Verbindung, um das Problem zu lösen. • Fehlstellung des Integratorstabs. Setzen Sie sich mit einem von Christie zertifizierten Techniker in Verbindung, um das Problem zu lösen.

  • Seite 126: Inkonsistente Bildqualität

    • Ändern Sie das Dateisystemprotokoll auf dem NAS-Gerät zu NFS (Network File System). • Stellen Sie sicher, dass das NAS-Gerät direkt mit dem NAS-Eingang des Christie IMBs verbunden ist. • Stellen Sie sicher, dass keine anderen Geräte mit dem NAS-Eingang des Christie IMBs verbunden sind.

  • Seite 127: Christie Imb

    Wie lautet die Seriennummer meines Christie IMBs? Tippen Sie auf Menü > Christie IMB > System > Status. Tippen Sie in der Liste Kategorie auf System. Die Seriennummer erscheint im Feld SM-Seriennummer. Die Seriennummer befindet sich auch auf dem AES3-Anschluss des Christie IMB. Die 12-stellige Seriennummer beginnt mit dem Präfix eSN.

  • Seite 129: Anhang A. Technische Daten Des Projektors

    Anhang A. Technische Daten des Projektors In diesem Kapitel finden Sie technische Angaben zum Solaria One. Aufgrund ständiger Entwicklung können technische Daten ohne Vorankündigung geändert werden. A.1 Anzeige A.1.1 Eingabefeld-Auflösung und Geschwindigkeit der Aktualisierung Pixelformat (H x V quadratische Pixel)

  • Seite 130: Signalsteuerungskompatibilität

    Steckverbindung 9-Stift-Subminiatur D (Buchse) Bitrate 115.200 bps (Standard) Ablaufsteuerung Hardware (RTS/CTS) Datenformat 1 Startbit, 8 Datenbits, 1 Stoppbit, keine Parität Kommunikationsprotokoll serielles Protokoll von Christie A.2.3 3D-Anschluss Siehe auch Stiftzuordnung am 3D-Sync-Eingang auf Seite 14-1. Schnittstelle Proprietärer 3D-Stecker Steckverbindung 15-Stift-Subminiatur D (Buchse) Bitrate 1.200 bps...

  • Seite 131: Erforderliche Stromversorgung

    Lampe ein bestimmtes Alter erreicht hat, da die Lampenspannung mit der Nutzungsdauer steigt. Durchschnittliche Lebensdauer: CDXL-14M 3500 Stunden CDXL-16M 3500 Stunden CDXL-21S1 1500 Stunden Wartezeit zwischen Lampenzündungen: min. 2 Minuten Aufwärmzeit für volle Helligkeit max. 20 Minuten Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 132: Größe Und Gewicht

    Umwelt • EU-Richtlinie (2002/95/EG) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) in Elektro- und Elektronikgeräten und die anwendbaren offiziellen Änderungen • EU-Richtlinie (2002/96/EG) über Elektro- und Elektronikaltgeräte (WEEE) und die anwendbaren offiziellen Änderungen Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 133: Kennzeichnung

    Luftfeuchtigkeit (nicht kondensierend) 20% bis 80% Höhenlage 0 - 3000 Meter Maximale Umgebungstemperatur 35 °C A.8.2 Nicht-Betriebsumgebung Temperatur -20 °C bis 60 °C (-13 °F bis 149 °F) Luftfeuchtigkeit (nicht kondensierend) 0% bis 95% Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 134: Zubehör

    A.10 Technische Daten des Christie IMB A.10.1 SMPTE-kompatible Kinoformate – 2D-Video (JPEG2000) Der Christie IMB unterstützt eine maximale Bandbreite von 500 Mbps für 2D-Kinoformate. Nur der Christie IMB mit dem Upgrade zur 4K-Auflösung unterstützt die 4096 x 2160 Auflösung. Technische Daten Auflösung...

  • Seite 135: Smpte-Kompatible Kinoformate - 3D Video

    Die Hardware-Konfiguration des Projektors, in dem der Christie IMB installiert wird, kann die Bildratenleistung beeinflussen. Zur Unterstützung der 3D-Wiedergabe muss der Line Interleave-Modus des Projektors aktiviert sein. Zur Wiedergabe von 3D-Inhalt mit Bildraten von über 30,0 müssen Sie einen Christie IMB mit einem entsprechenden Upgrade für hohe Bildraten verwenden Technische Daten Auflösung...

  • Seite 136: Nas-Anforderungen

    Schnittstelle: Universal Serial Bus 2.0 Steckverbindung: Standardgrößen USB-Gerät (Serie „A“) Maximale Bitrate: 480 Mbps A.10.9 AES3-Audioausgabe Schnittstelle: AES3 Digitalaudio Steckverbindung: 25-Stift-Subminiatur D (Buchse) Stiftbelegung: Entspricht der SMPTE-/TASCAM-Stiftbelegung. AES3 Stiftzuordnung siehe Zuordnung des AES3-Stift-Anschlusses auf Seite A-7. Solaria One-Benutzerhandbuch 020-100897-01 Rev 1 (11-2012)

  • Seite 137: Sicherheitsrichtlinie

    Projektor aktiv. Wenn der Christie IMB nicht innerhalb eines Jahres eingebaut wird, ist der Akku eventuell leer. Geben Sie den Christie IMB in diesem Fall an Christie Digital zurück. Durch Wiederaufladen des Akkus über eine Ladebuchse kann der Christie IMB über ein Jahr außerhalb eines Projektors aufbewahrt werden.
  • Seite 139 *000-103188-01* ASSY TECH DOCS Solaria One...
  • Seite 140 Corporate offi ces Worldwide offi ces USA – Cypress United Kingdom Eastern Europe Singapore Japan ph: 714-236-8610 ph: +44 118 977 8000 ph: +36 (0) 1 47 48 100 ph: +65 6877-8737 ph: 81-3-3599-7481 Canada – Kitchener France Middle East Beijing South Korea ph: 519-744-8005...

Inhaltsverzeichnis
