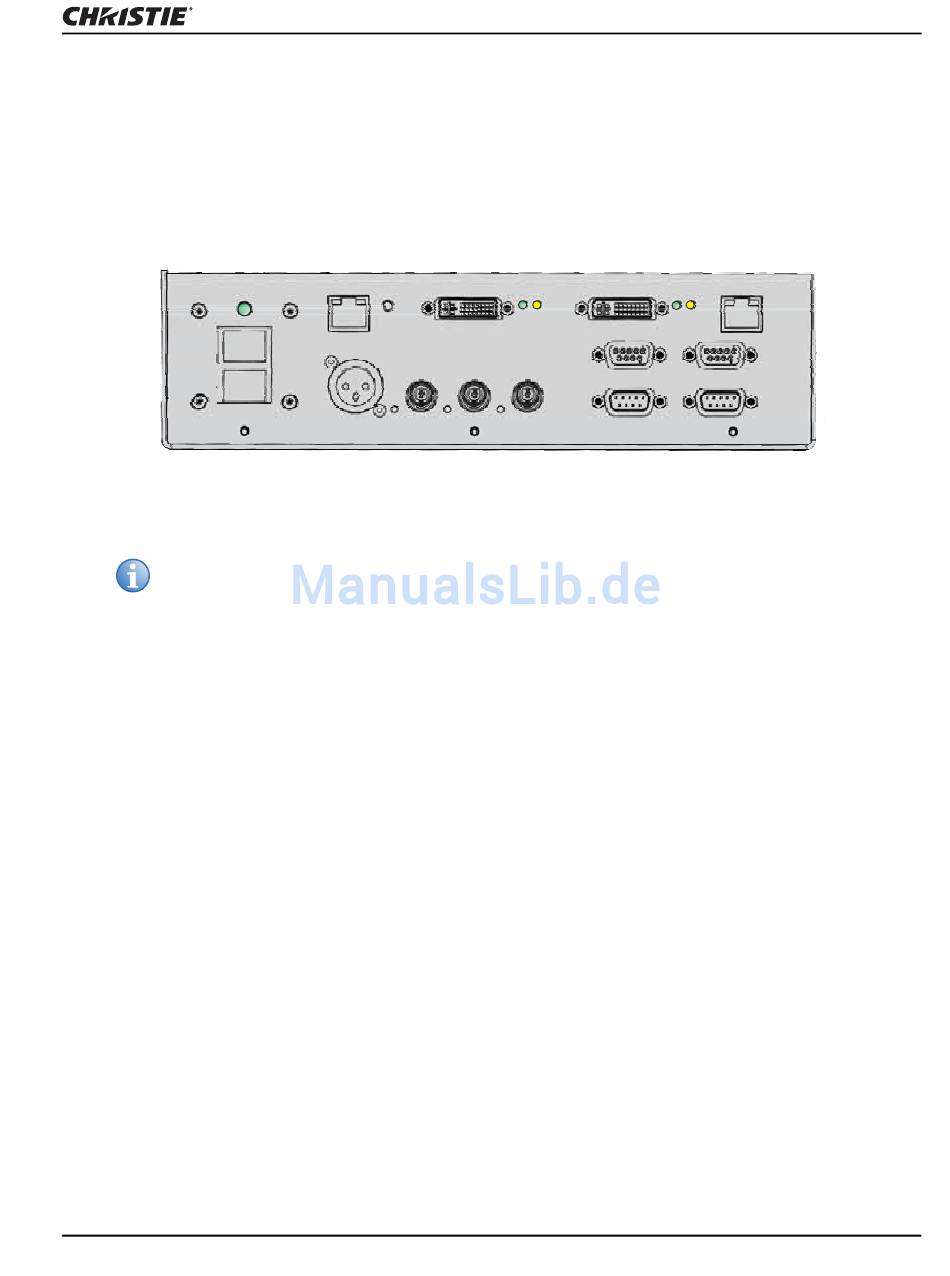

Anschließen einer Quelle
Alle Quellen werden an der Eingangskonsole angeschlossen, die sich auf der Rückseite des Projektors
befindet. Jeder Eingang ist zur einfachen Identifikation beschriftet. Schließen Sie Ihre Quelle mit den
richtigen Kabeln an. Siehe
Status
Serielle Anschlüsse
Verwenden Sie den Anschluss RS-422 nur, wenn das verwendete Gerät diese Funktion auch
aufweist. Lesen Sie sich vor dem Anschließen stets die dem Gerät beiliegende Literatur
durch.
Die seriellen Anschlüsse RS-232 und RS-422 sind beide am Projektor verfügbar. Sie können ein
Gerät mit einer seriellen Schnittstelle wie einen Computer an einen (nicht beide) dieser Anschlüsse
anschließen und den Projektor aus der Entfernung steuern, indem Sie spezifische serielle
Kommunikationsbefehle eingeben. Weitere Informationen finden Sie im Benutzerhandbuch
für Matrix StIM™/SIM WQ (Teilenr.: 020-100883-xx).
Zwei auf der Eingangstafel mit RS-232 IN und RS-232 OUT bezeichnete 9-polige D-Sub-Anschlüsse
sind für die serielle Kommunikation vorgesehen. Schließen Sie die Steuerquelle, z. B. einen PC, mit
den entsprechenden seriellen Kommunikationskabeln an den RS-232 IN-Anschluss an. Stellen Sie die
Baudrate des Projektors so ein, dass sie mit der des Computers übereinstimmt.
Schließen Sie zum Steuern des Projektors mit einem Computer oder einem anderen Steuergerät
mit RS-422-Fähigkeit den Computer mit einem seriellen RS-422-Kommunikationskabel an den
RS-422-Anschluss am Projektor an. RS-422 ist für die serielle Kommunikation auf längeren
Übertragungsstrecken (mehr als 15 m) besser geeignet als RS-232.
Steuerung/Netzwerk
Siehe Benutzerhandbuch für Matrix StIM™/SIM WQ (Teilenr.: 020-100883-xx) finden Sie weitere
Informationen über das Einrichten und Verwenden eines über Ethernet angeschlossenen Projektors.
Matrix StIM WQ/SIM WQ Installationsanleitung
020-101194-02 Rev. 1 (04-2014)
Netzwerkeinrichtung für externe Kommunikation
P
Eingang 1
Steuerung/Netzwerk
B
A
Remote
Anschließen einer Quelle
S
S
F
F
Eingang 2
C
RS232 IN
RS232 OUT
auf Seite 19.
ArrayLOC-
Netzwerk
RS422
GPIO
13
