Gemischtes serielles Netzwerk (RS-232 und
RS-422)
Schließen Sie keine nicht kompatiblen Geräte an den Anschluss RS-422 an
HINWEIS
(dazu zählen auch falsche serielle Kabel). Ansonsten kann es zu Geräteschäden kommen.
Die serielle RS-422-Kommunikation ist über größere Entfernungen besser geeignet als die RS-232-
Kommunikation. Verwenden Sie den Anschluss RS-422 nur, wenn Ihr Gerät RS-422-fähig ist. Lesen
Sie sich vor dem Anschließen stets die dem Gerät beiliegende Literatur durch. In einem RS-422-
Netzwerk kann der Controller mit dem ersten Projektor kommunizieren und der Befehl kann an jeden
seriell angeschlossenen Projektor weitergeleitet werden.

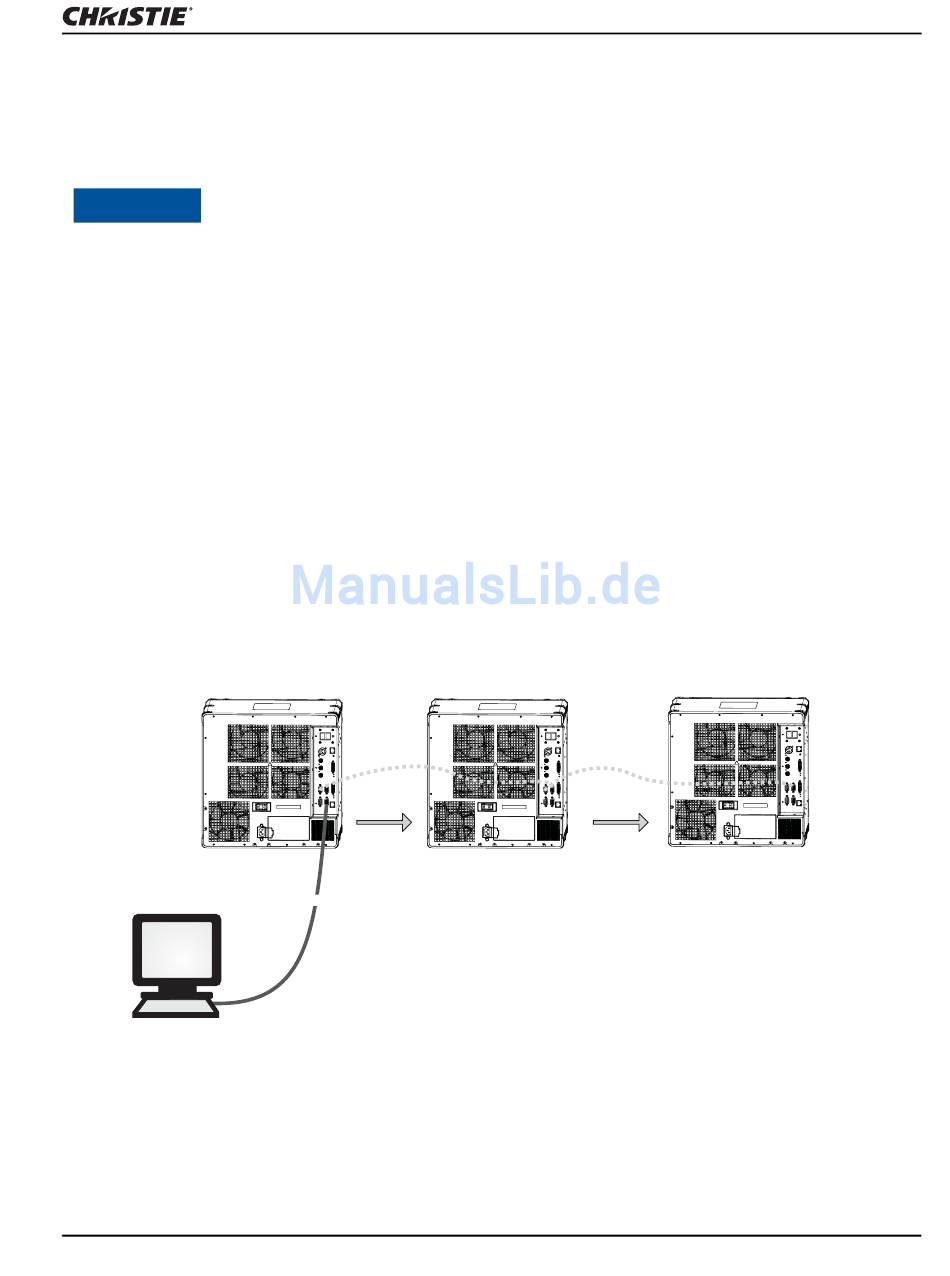

1. Verbinden Sie mit einem seriellen RS-422-Kabel zwischen dem PC und dem RS-422-IN-Anschluss
an der Eingangskonsole den Controller mit einem Projektor.
2. Verbinden Sie den RS-232 OUT-Anschluss des ersten Projektors und den RS-232 IN-Anschluss
des nächsten Projektors mit einem seriellen RS-232-Kabel. Verbinden Sie die übrigen Projektoren
mit RS-232-Kabeln.
3. Legen Sie die seriellen Optionen unter Configuration > Communications [Konfiguration >
Kommunikation] fest.
4. Legen Sie für Netzwerk-Routing unter Configuration > Communications > Network Routing
[Konfiguration > Kommunikation > Netzwerk-Routing] RS-232 and RS-422 Joined [RS-232
und RS-422 verknüpft] fest.
Matrix StIM WQ/SIM WQ Installationsanleitung
020-101194-02 Rev. 1 (04-2014)
Netzwerkeinrichtung für externe Kommunikation
RS232 OUT
RS232 IN
RS422
RS232 OUT
RS232 IN
RS232 IN
23
