Kapitel 2: Installation und Einrichtung
2. Bringen Sie den mitgelieferten Sicherheitsriemen an der Rückseite des Projektors an und befestigen Sie
ihn an seiner Montagefläche. Der Gebrauch des Riemens ist obligatorisch, um ein Kippen des Projektors
zu vermeiden, wenn ein Objektiv oder eine Zusatzobjektivhalterung installiert wird.
HINWEIS: Halten Sie die Oberfläche des Projektorobjektivs so parallel wie möglich zur Leinwand, auch
wenn es erheblich über der Leinwandmitte liegt. Bei besonders kurzem Projektionsabstand und sehr breitem
Bildschirm müssen Sie eventuell etwas vom Ziel einbüßen und paralleler zum Bildschirm bleiben. In solchen
Fällen kann etwas Objektiv-Offset die Trapezverzerrung reduzieren.
2.6
Anpassen der Neigung und waagerechte Ausrichtung des Projektors
WARNHINWEIS
bevor eine Einstellung der Projektorfüße vorgenommen wird.
WARNHINWEIS
Gewindestangen noch mit mehreren Umdrehungen fest in der Basisplatte des Projektors
sitzen.
Das D4K25 Objektiv sollte mittig und parallel zur Leinwand angebracht werden. Diese Ausrichtung garantiert
eine optimale Objektivleistung mit minimalem Offset. Ist dies nicht möglich (beispielsweise wenn der
Projektor erheblich höher als die Bildschirmmitte angeordnet ist), kompensieren Sie dies mit dem Offset.
Verwenden Sie einen Winkelmesser, um den Neigungsgrad des Bildschirms zu messen und verlängern bzw.
verkürzen Sie danach die Füße, um diesen Winkel zu erhalten.
HINWEIS: Der Neigungswinkel des Projektors von vorne nach hinten darf 15° nicht überschreiten.
Diese Grenze gewährleistet den sicheren Lampenbetrieb und die richtige Positionierung des
Kühlflüssigkeitsbehälters.
Um die vertikale oder horizontale Position des Projektors einzustellen,
verlängern oder verkürzen Sie die Füße an der Unterseite des Projektors
durch Drehen. Ziehen Sie nach dem Vornehmen der erforderlichen
Einstellungen die Feststellmutter an.
Wenn Sie die vertikale oder horizontale Position des Projektors nicht
anpassen können, weil die Standardfüße zu kurz sind, können Sie zwei
6-Zoll-Verlängerungsstangen installieren, um diese zu verlängern. Zum
sicheren Einbau der Verlängerungsstangen:
1. Stützen Sie die Rückseite des Projektors ab, um die beiden hinteren
Füße abzubauen. Dabei kann eine Person den Projektor hochhalten,
sodass eine andere Person die Füße herausschrauben kann ODER Sie
verwenden eine stabile Unterlage.
2. Verbinden Sie das Verlängerungsgewinde mit den Standardfüßen.
3. Schrauben Sie die verlängerten Füße wieder in die Basisplatte des
Projektors. Passen Sie die Füße so an, bis die gewünschte Neigung eingestellt ist.
4. Arretieren Sie die Füße, indem Sie die Feststellmutter am Projektor festziehen.
2-6
Der hintere Sicherheitsriemen des Projektors muss richtig angebracht sein,
FÜßE NICHT
zu weit herausdrehen. Vergewissern Sie sich, dass die
Sperre
Bereich:
3 1/2" vorne
11.5" hinten
Zur #
Höhen- #
anpassung #
drehen
19-mm-Inbusschlüssel

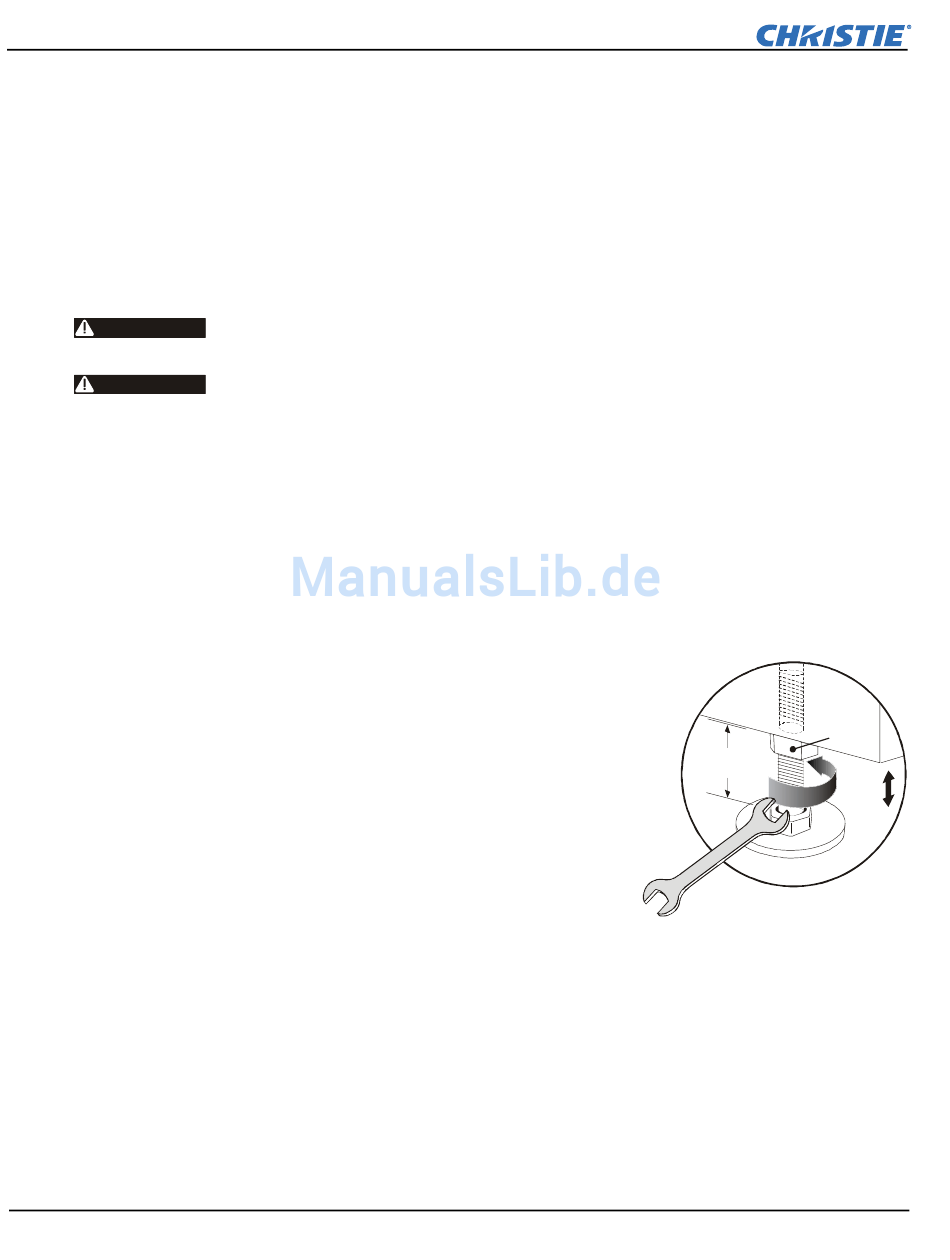

Abbildung 2-3 Anpassen
der Füße
D4K25 Installationshandbuch
020-100912-02 Rev 1 (09-2014)
