Anpassen der Neigung und Ausrichtung des
Projektors
Der hintere Sicherheitsriemen des Projektors muss richtig angebracht sein, bevor eine
Einstellung der Projektorfüße vorgenommen wird.
WARNHINWEIS
Drehen Sie die Füße nicht zu weit heraus. Vergewissern Sie sich, dass die Gewindestangen
noch mit mehreren Umdrehungen fest in der Basisplatte des Projektors sitzen, damit der
Projektor nicht herunterfallen kann. Missachtung kann schwere oder tödliche Verletzungen
zur Folge haben.
Das Objektiv des D4K3560 sollte mittig und parallel zum Bildschirm angebracht werden. Diese
Ausrichtung garantiert eine optimale Objektivleistung mit minimalem Offset. Ist dies nicht möglich
(beispielsweise wenn der Projektor erheblich höher als die Bildschirmmitte angeordnet ist),
empfiehlt Christie, dies mit dem Offset statt mit zusätzlicher Neigung zu kompensieren.
Verwenden Sie einen Winkelmesser, um den Neigungsgrad des Bildschirms zu messen und
verlängern bzw. verkürzen Sie danach die Füße, um diesen Winkel zu erhalten.
Der Neigungswinkel des Projektors von vorne nach hinten darf 15 Grad nicht überschreiten.
HINWEIS
Diese Grenze gewährleistet den sicheren Lampenbetrieb und die richtige Positionierung des
Kühlflüssigkeitsbehälters. Andernfalls kann es zu Beschädigung der Ausrüstung kommen.

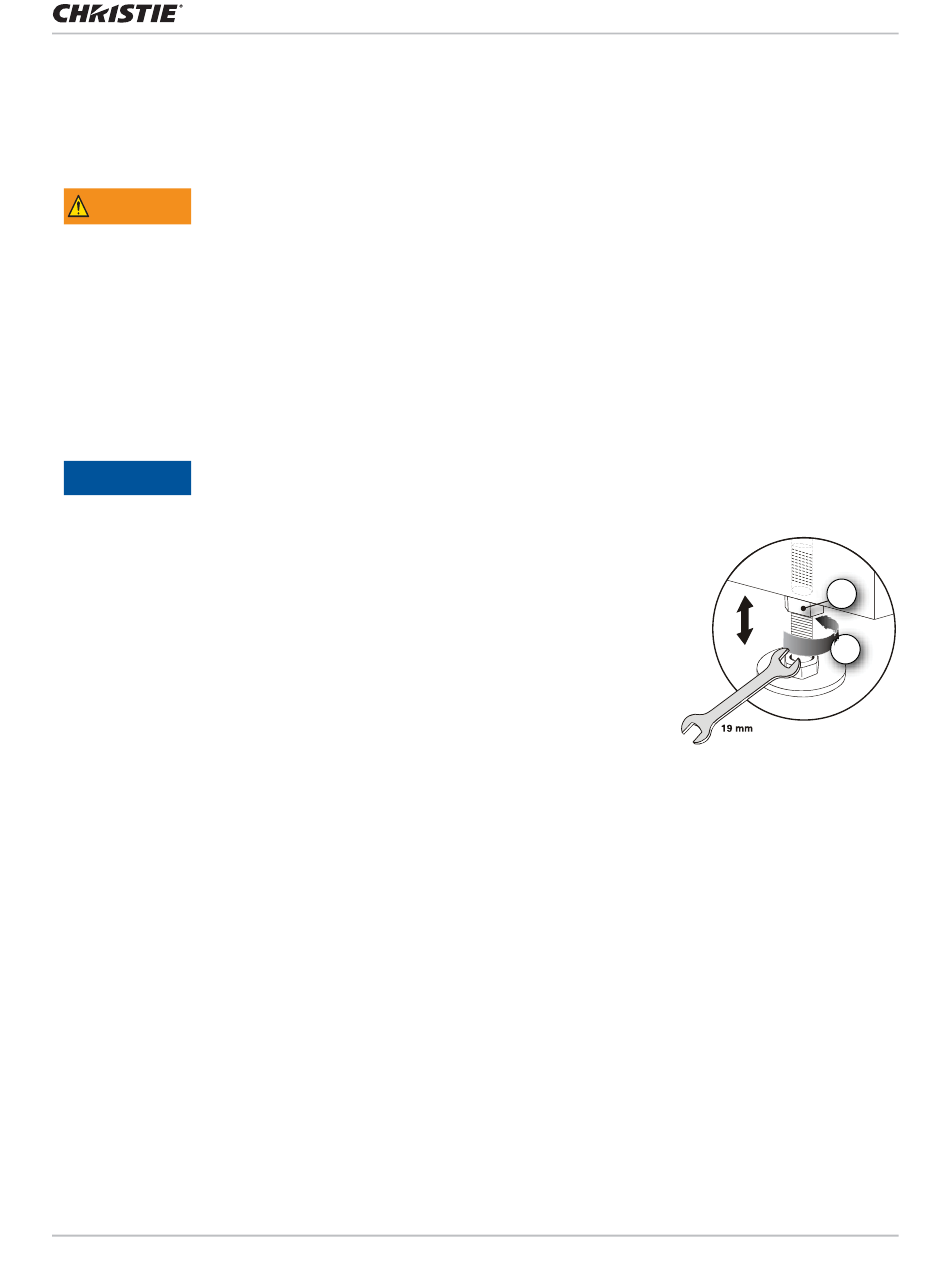

Um die vertikale oder horizontale Position des Projektors einzustellen,
verlängern oder verkürzen Sie die Füße an der Unterseite des Projektors
durch Drehen (A). Ziehen Sie nach dem Vornehmen der erforderlichen
Einstellungen die Feststellmutter an (B).
Der D4K3560-Projektor kann vorn 8,89 cm und hinten 29,21 cm
angepasst werden. Wenn Sie die vertikale oder horizontale Position des
Projektors nicht weiter anpassen können, weil die Standardfüße zu kurz
sind, können Sie zwei 6-Zoll-Verlängerungsstangen anbringen, um diese
zu verlängern.
Anbringen der Verlängerungsstangen
1. Stützen Sie die Rückseite des Projektors ab, um an die beiden hinteren Füße zu gelangen.
2. Entfernen Sie die Füße, indem Sie die Feststellmutter lösen und jeden Fuß aus dem Projektor
herausdrehen.
3. Verbinden Sie das Verlängerungsgewinde mit den Standardfüßen.
4. Schrauben Sie die verlängerten Füße in die Bodenplatte des Projektors.
5. Justieren Sie die Füße, bis die gewünschte Neigung eingestellt ist.
D4K3560 Installationsanleitung
020-101164-03 Rev. 1 (06-2014)
Installation und Einrichtung
B
A
19
