9 Installation

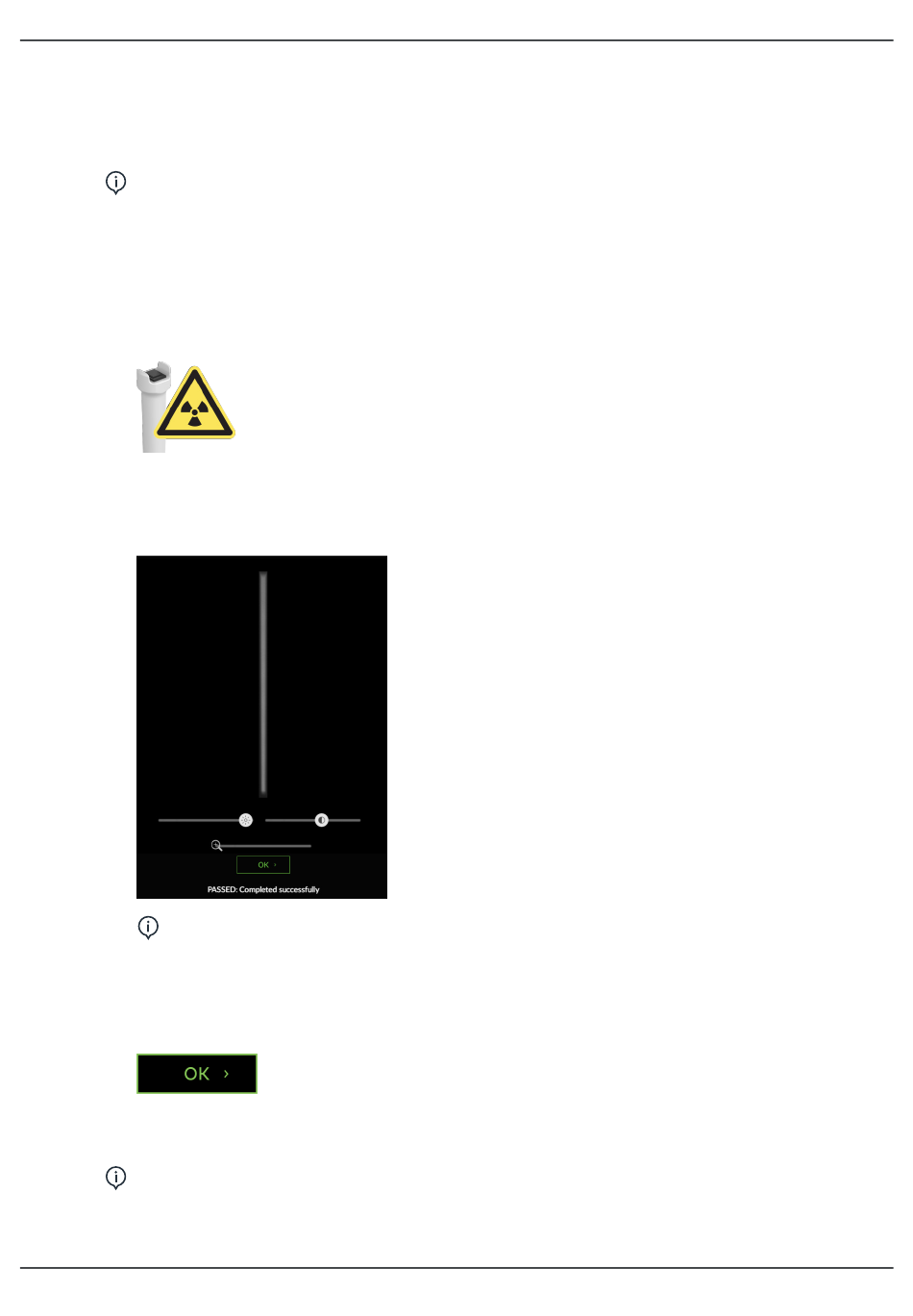

9.6.11 Kalibrierung der PAN-Strahlausrichtung

Dieses Programm prüft, ob der Panoramastrahl korrekt auf den 2D-Sensor trifft.
Für diese Kalibrierung sind keine Kalibrierungswerkzeuge erforderlich.
HINWEIS! Bei der Kalibrierung werden Röntgenstrahlen erzeugt. Schützen Sie
sich vor der Strahlung.
1. Wählen Sie Kalibrierung der PAN-Strahlausrichtung aus dem Menü
Kalibrierungen aus.
2. Schützen Sie sich vor der Strahlung.
3. Drücken Sie die Aufnahmetaste und halten Sie sie gedrückt, um das Kalibrierungsbild
zu erstellen.
4. Wenn die Aufnahmewarnung endet und das Tonsignal für das Programmende ertönt,
ist das Programm abgeschlossen.
5. Auf der GUI wird das Kalibrierungsbild angezeigt.
HINWEIS! Wenn im Kalibrierungsprogramm ein Fehler auftritt und auf
der GUI angezeigt wird, dass die Höhe oder die Neigung des 2D-Sensors
eingestellt werden muss, passen Sie den Sensor gemäß Kapitel
Höheneinstellung
207 an.
6. Drücken Sie auf OK, um das Kalibrierungsergebnis zu bestätigen.
7. Führen Sie die PAN-Pixelkalibrierung (2D-Sensor) erneut durch, wenn es auf der
GUI angezeigt wird.
HINWEIS! Falls mechanische Anpassungen erforderlich waren, führen Sie die
Kalibrierung der Gerätegeometrie erneut durch.
144
auf Seite 206 und Anpassung Neigung 2D-Sensor
2D-Sensor-
auf Seite
