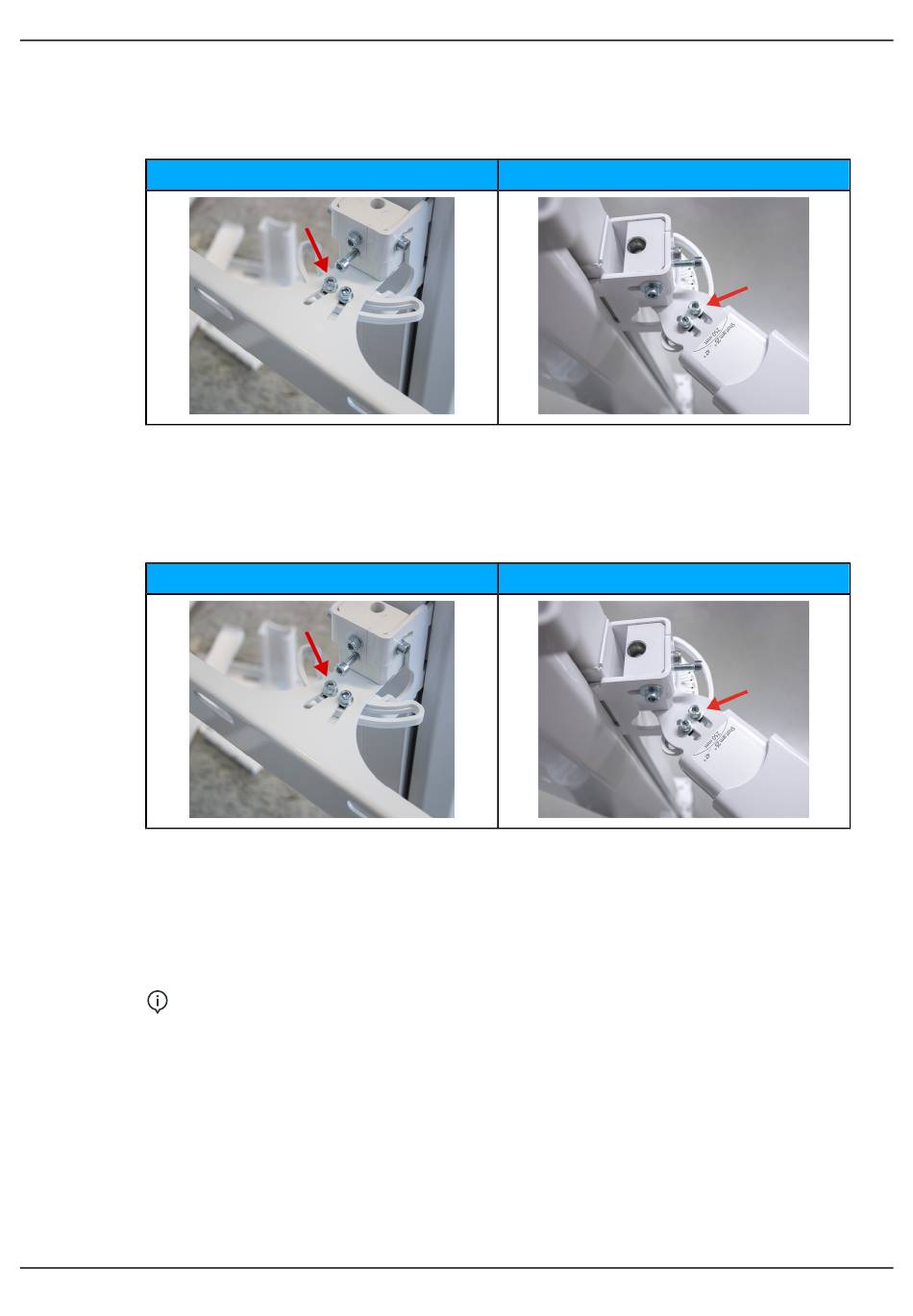

15. Befestigen Sie den Arm der Wandhalterung mithilfe derselben Schrauben,
Unterlegscheiben (2 Stück) und Kontermuttern (2 Stück), die vorher gelöst wurden,
an der seitlichen Stütze des Stativs. Ziehen Sie die Schrauben noch nicht vollständig
an.
16. Stellen Sie den Arm der Wandhalterung entsprechend des ausgewählten
Installationswinkels mithilfe der Skala an der seitlichen Wandhalterung des Stativs
als Orientierung ein.
17. Ziehen Sie die Winkelfeststellschrauben der Wandhalterung an, um den Winkel des
Arms der Wandhalterung zu sichern.
18. Positionieren Sie das Stativ an dem Installationsort so, dass die Wandhalterung
korrekt an der Wand anliegt.
19. Messen Sie die Abstände zu den nächsten Wänden und stellen Sie sicher, dass der
ausgewählte Installationswinkel und die Armlänge der Wandhalterung (nur CEPH-
Geräte) angemessen sind. Stellen Sie bei Bedarf die Länge und den Winkel der
Wandhalterung ein.
ORTHOPANTOMOGRAPH
PAN/3D-Wandhalterung
PAN/3D-Wandhalterung
HINWEIS! Der Platzbedarf ist in Kapitel
zu finden.
™
OP 3D
CEPH-Wandhalterung
CEPH-Wandhalterung
Geräteabmessungen
9 Installation
auf Seite 228
