Gebrauchsanweisung K9 4933 Immer auf der sicheren Seite.
Seite 2
KaVo Elektrotechnisches Werk GmbH Wangener Straße 78 D-88299 Leutkirch Tel.: 0 75 61 / 86-150 • Fax: 0 75 61 / 86-265...
Seite 3
K9 4933 Benutzerhinweise ............................2 A 1.1 Bedeutung der Piktogramme ........................2 A 1.2 Wichtige Hinweise ..........................2 A 1.3 Sicherheitsmaßnahmen ........................2 A 1.4 Verwendungszweck und Einsatzmöglichkeit ..................3 A 1.5 Technische Daten ..........................3 Lieferumfang - Zubehör ..........................4 Beschreibung ..............................4 Inbetriebnahme ............................4 Bedienung ..............................5 A 5.1 Werkzeug einsetzen / wechseln ......................5...
Seite 4
K9 4933 A 1 Benutzerhinweise KaVo übernimmt keine Verantwortung für • nicht regelmäßige Reinigung der Schäden, entstanden durch: Spannzange • bei Nichteinhaltung der Wartungsvor- A 1.1 Bedeutung der Piktogramme • äußere Einwirkungen (schlechte Qualität schriften der Medien oder mangelhafte Installation) •...
Seite 5
K9 4933 A 1.4 Verwendungszweck und Einsatzmöglichkeit K9 - 4933 Handstücke sind vielseitig einsetzbar und ganz besonders geeignet für Arbeiten an Kronen und Brücken. Geeignet für: Langzeitbetrieb bei 5.000 - 25.000 min Kurzzeitbetrieb bei 1.000 - 5.000 min A 1.5 Technische Daten Länge:...
Seite 6

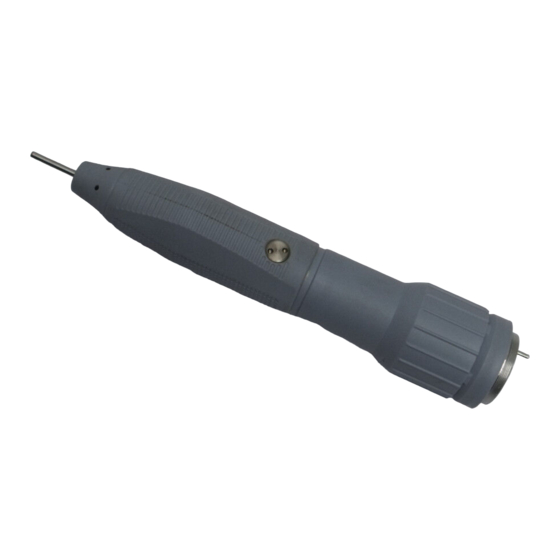

K9 4933 A 2 Lieferumfang - Zubehör Lieferumfang fi £ K9-Handstück 4933 ∅ 2,35 mm mit Spannnzange ” Pflegeset Mat.-Nr. 0.411.3180 Gebrauchsanweisung 1.000.3920 Zubehör Auf Wunsch lieferbar: Ì Handstück-Ablage 4850 Mat.-Nr. 0.642.0352 Werkzeug für Kugellagerwechsel D Schlüssel Mat.-Nr. 0.411.3962 E Steckschlüssel Mat.-Nr.
Seite 7
K9 4933 A 5 Bedienung fi A 5.1 Werkzeug einsetzen / wechseln £ Bei der Erstinbetriebnahme und bei ” jedem Betrieb der EWL Handstucke unbedingt die im Kapitel «A 1.3 Sicherheits- maßnahmen » aufgeführten Punkte beachten! Spannzange öffnen Handstückteil £ und Motorteil fi in Ì...
Seite 8
K9 4933 A 6 Wartung Reparatur- und Wartungsarbeiten am elektrischen Teil des Gerätes dürfen nur C l e a n e r von qualifizierten Fachleuten oder geschul- ten Personen, die auf die Sicherheits- vorschriften hingewiesen wurden, ausge- führt werden. Bei Wartungsarbeiten Netz- £...
Seite 9
K9 4933 A 6.2 Austausch der Kugellager Demontage Welle am Zylinderstift ” langsam drehen bis sich Klammer B mit geringem Widerstand in Griffspitze # einsetzen läßt. ” Griffspitze in Pfeilrichtung lockern und Klammer abnehmen. Griffspitze vollständig herausschrauben und Filzscheibe \ entnehmen.
Seite 10
K9 Handstück festhalten, Griffspitze von Hand aufschrauben und mit Klammer B gefühlvoll anziehen. Abdeckung @ einsetzen. Zur Erhöhung der Standzeit der Kugellager empfiehlt KaVo EWL: Nach Kugellagerwechsel Handstück im Leerlauf ca. 60 Minuten bei 10.000 bis 15.000 Umdrehungen/Minute laufen lassen.
Seite 11
K9 4933 A 6.3 Auswechseln der Verbindungsleitung Anschlußkappe von Motorteil abschrauben und Verbindungsleitung in Pfeilrichtung abziehen. Neue Verbindungsleitung (2-polig) vollständig in Motorteil einstecken und Anschlußkappe wieder festschrauben. A 6.4 Monatliche Reinigung der KühIluft-Öffnungen an Motorteil und Anschlußkappe. Anschlußkappe von Motorteil fi abschrau- ben und Verbindungsleitung abziehen.
Seite 12
K9 4933 A 7 Funktionsstörungen Reparatur- und Wartungsarbeiten am elektrischen Teil des Gerätes dürfen nur von Fachleuten oder im Werk geschul- ten Personen, die auf die Sicherheitsvor- schriften hingewiesen wurden, ausgeführt werden. Vor Öffnen von Gehäuseteilen Netzstecker ziehen bzw. allpolig vom Netzanschluß...
Seite 13
Funktion, Fehlerfreiheit im Material und in der Herstellung auf die Dauer von 6 Monaten ab dem vom Verkäufer bescheinigten Verkaufs- datum. Nach Ablauf der Gewährleistung leistet KaVo weitere 6 Monate Garantie für auftretende Schäden, die sich auf Mängel des Materals oder in der Herstellung zurückführen lassen.
Seite 14
K9 4933 0.674.4871 ø 2,35 mm 0.202.0021 0.674.4881 ø 3,00 mm 0.674.4891 ø 3,175 mm 0.674.8212 ø 2,35 mm / ø 3,00 mm 0.674.8482 ø 3,175 mm 0.200.0836 0.200.0837 0.201.8083 0.200.0834 0.200.0835 0.674.4272 0.258.6017 0.674.6102 0.674.6072 0.223.0111 0.674.6082 1.000.2194 1.000.4783 1.000.2090...
