Hardwarebeschreibung
Aufbau > Schnittstellen

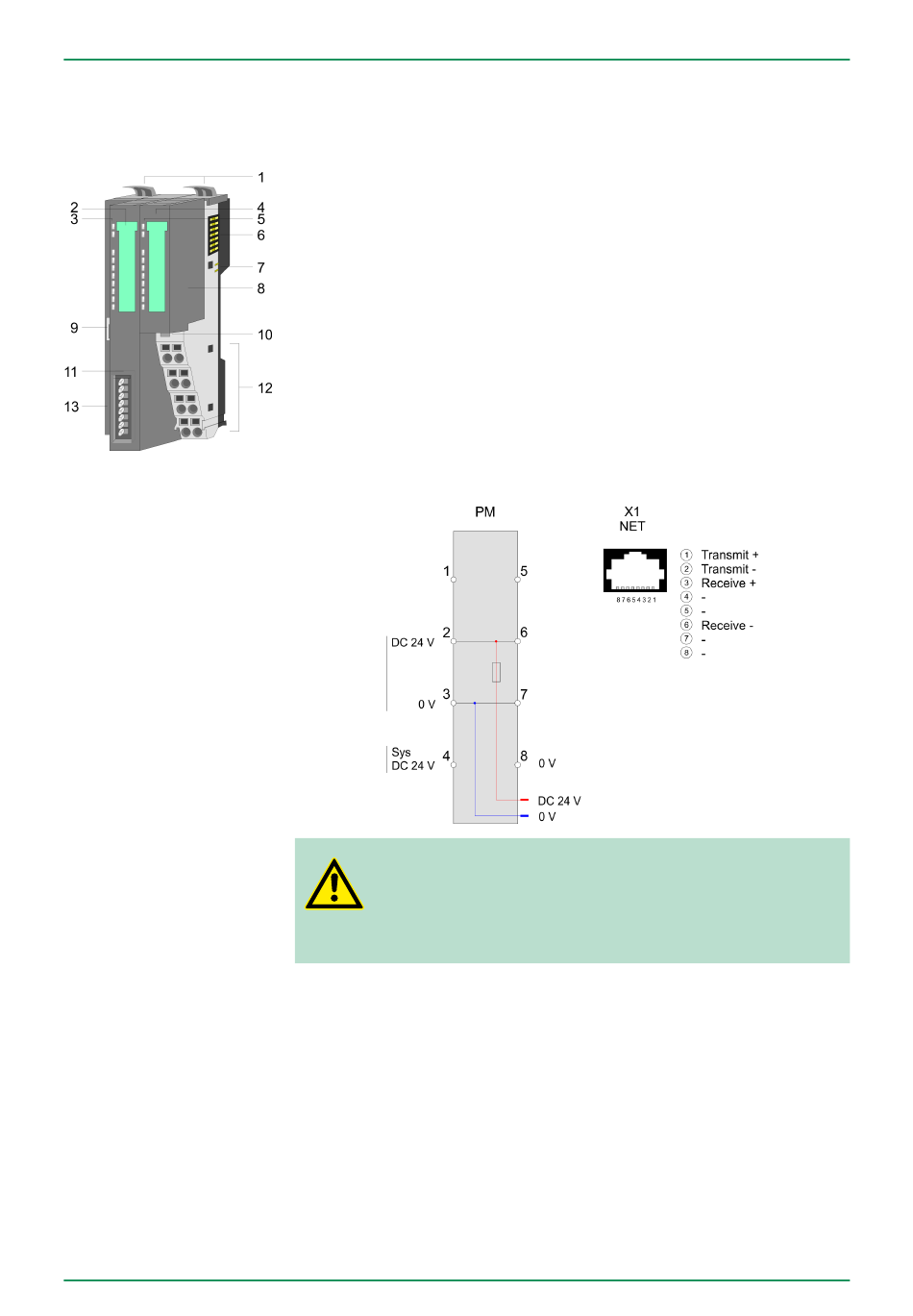

3.2 Aufbau
053-1IP00
3.2.1 Schnittstellen
34
1
Verriegelungshebel Terminal-Modul
2
Beschriftungsstreifen Bus-Interface
3
LED-Statusanzeige Bus-Interface
4
Beschriftungsstreifen Power-Modul
5
LED-Statusanzeige Power-Modul
6
Rückwandbus
7
DC 24V Leistungsversorgung
8
Power-Modul
9
Twisted Pair Schnittstelle für EtherNet/IP
10 Entriegelung Power-Modul
11 Bus-Interface
12 Anschlussklemme
13 Adress-Schalter
VORSICHT!
Bus-Interface und Power-Modul des Bus-Kopplers dürfen
nicht voneinander getrennt werden!
Hier dürfen Sie lediglich das Elektronik-Modul tauschen!
VIPA System SLIO
HB300 | IM | 053-1IP00 | DE | 13-50
