Kurzanleitung

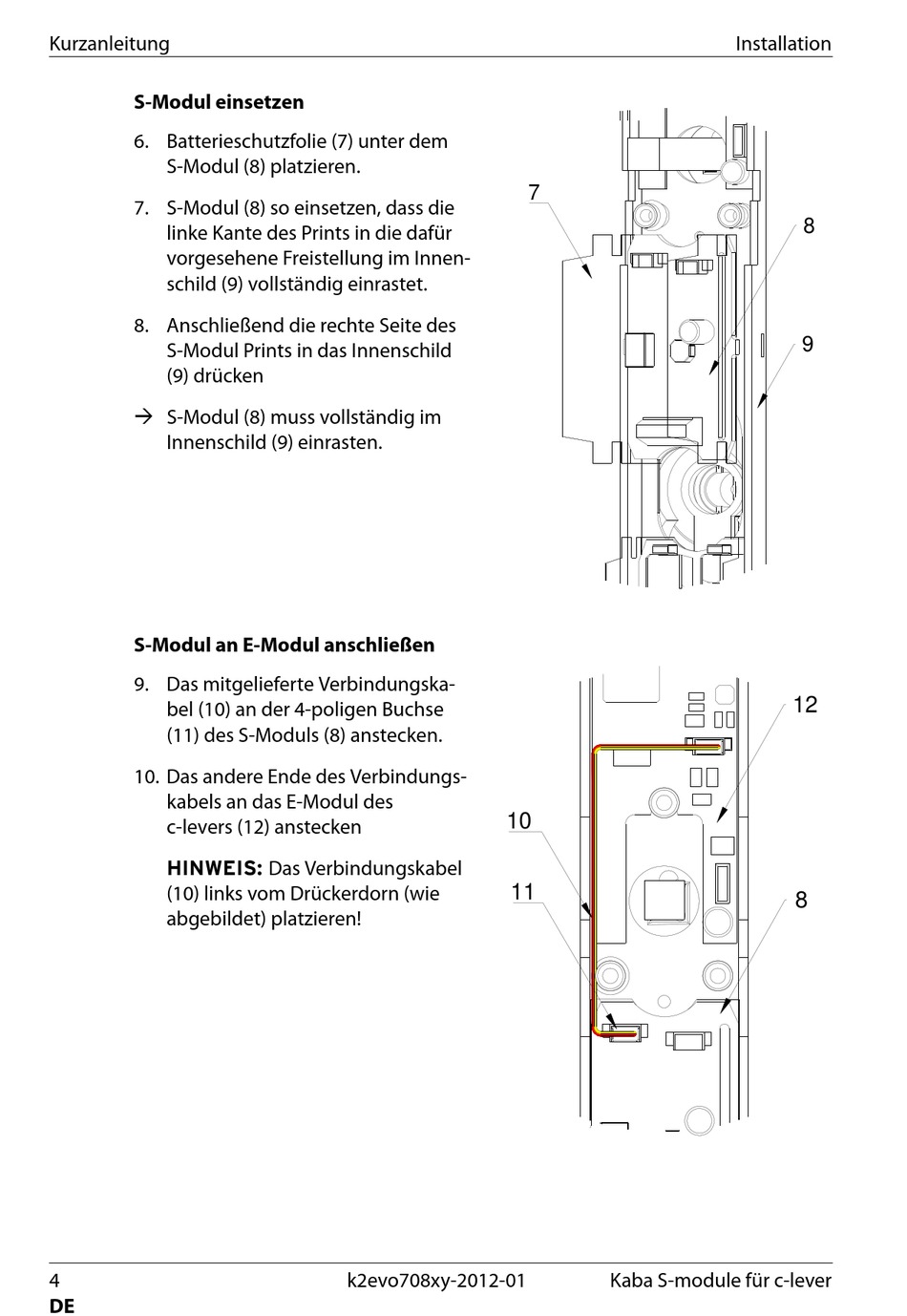

S-Modul einsetzen
6. Batterieschutzfolie (7) unter dem
S-Modul (8) platzieren.
7. S-Modul (8) so einsetzen, dass die
linke Kante des Prints in die dafür
vorgesehene Freistellung im Innen-
schild (9) vollständig einrastet.
8. Anschließend die rechte Seite des
S-Modul Prints in das Innenschild
(9) drücken
 S-Modul (8) muss vollständig im
Innenschild (9) einrasten.
S-Modul an E-Modul anschließen
9. Das mitgelieferte Verbindungska-
bel (10) an der 4-poligen Buchse
(11) des S-Moduls (8) anstecken.
10. Das andere Ende des Verbindungs-
kabels an das E-Modul des
c-levers (12) anstecken
HINWEIS: Das Verbindungskabel
(10) links vom Drückerdorn (wie
abgebildet) platzieren!
4
DE
10
11
k2evo708xy-2012-01
7
Kaba S-module für c-lever
Installation
8
9
12
8
