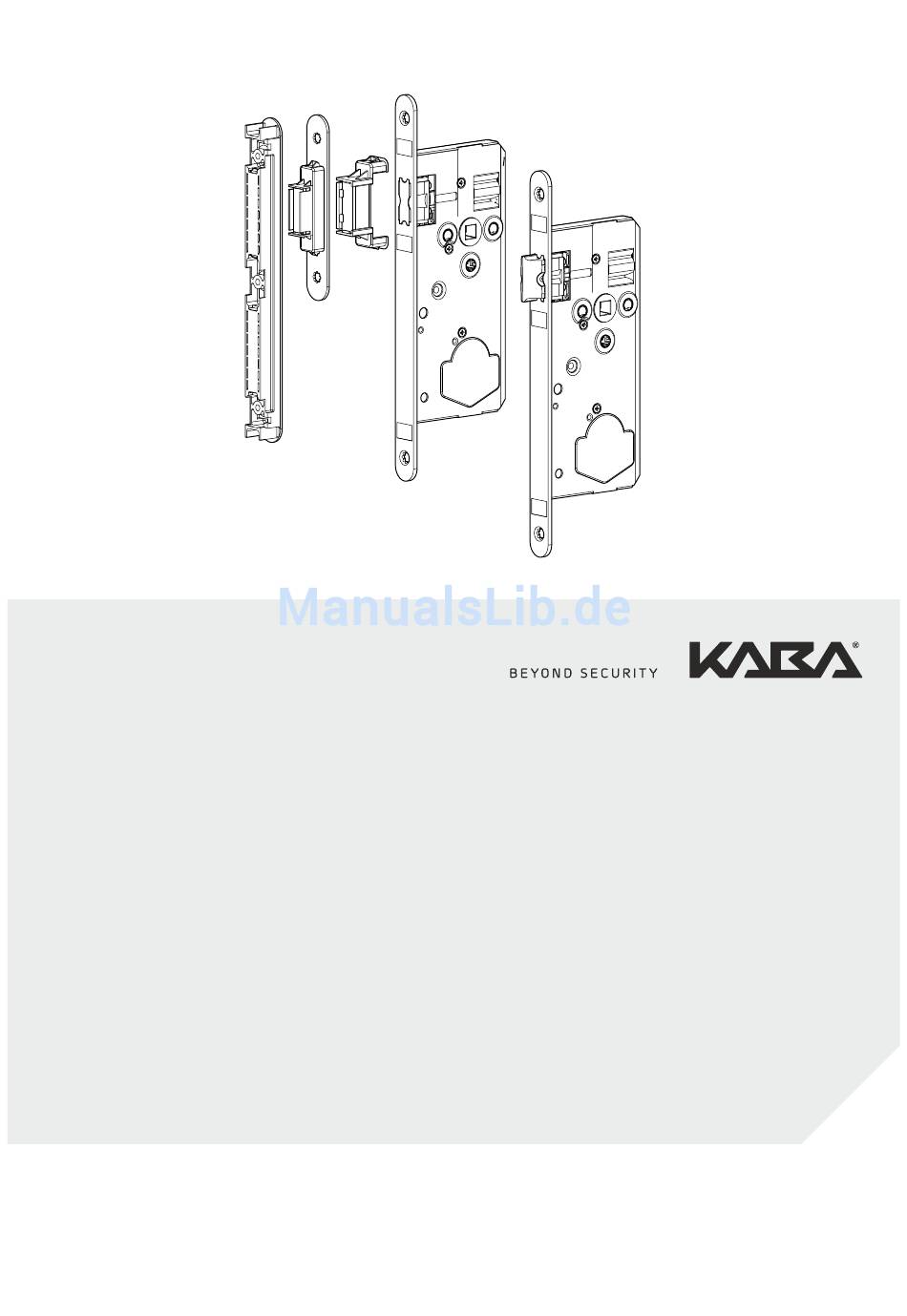

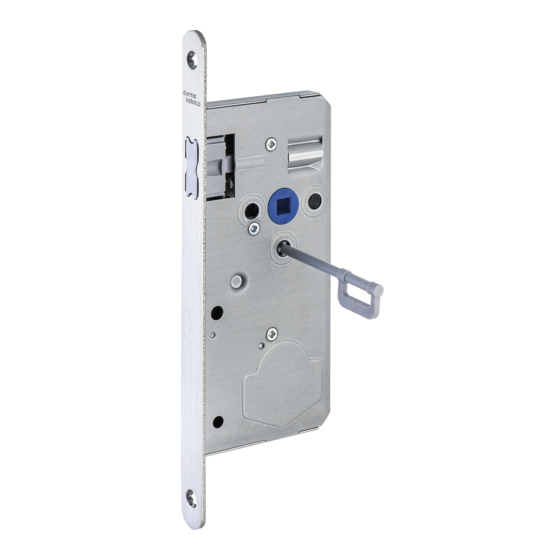

- Seite 1 Kaba solo Kurzanleitung für - MAF (Türschloss mit Magnetfalle) - KUF (Türschloss mit Kunststofffalle) Dok.-Nr.: QG_serie-solo_201611_de SAP-Nr.: 2030001794...
-
Seite 2: Sicherheitshinweise
Türschlösser der Serie Kaba solo dürfen nur für den vorgesehenen Zweck (Öffnen und Schließen von Türen) benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Türschlösser der Serie Kaba solo eignen sich nur für den Einbau in Türen mit Holzrahmen! Die Maße der Türschlösser entsprechen der ÖNORM 5350, mit Ausnahme der Rosettenbefesti- gungsbohrungen und der Bohrung für den Versperrmechanismus im Bereich der Schlossnuss. -
Seite 3: Installation
Die in diesem Kapitel angeführten Ausfräs- und Positionsmaße sind unbedingt einzuhalten! 3.1 Anforderungen an die Tür 3.1.1 Position der Schlosstasche Die Türschlösser der Serie Kaba solo sind für den Einbau in Türen nach ÖNORM B5330 ausgelegt. Schlosstaschenposition nach ÖNORN B5330-1. 3.2 Bohrbild für Rosetten ACHTUNG Befestigungslöcher für Rosetten und Bohrung für Versperrmechanismus dürfen auf keinen Fall... -
Seite 4: Anforderungen An Den Türrahmen
Installations- und Wartungsanleitung Installation 3.4 Anforderungen an den Türrahmen 3.4.1 Position des Schließblechs bei Ausführung solo/MAF ACHTUNG Beim SB12/MAG/VAR/* muss sich der Magneteinsatz immer auf Höhe der Magnetfalle befinden 3.4.2 Falleneingriff bei Ausführung solo/MAF ACHTUNG Falleneingriff und Funktionsfuge (Falzluft) sind wie dargestellt einzuhalten! Bei Stumpfen Türen ist die Funktion laut Darstellung zu überprüfen! -
Seite 5: Maße Für Schließblechausfräsung
Installation Installations- und Wartungsanleitung 3.4.3 Falleneingriff bei Ausführung solo/KUF ACHTUNG Falleneingriff und Funktionsfuge (Falzluft) sind wie dargestellt einzuhalten! Bei Türen mit Falz, muss die Schlossposition (Schlossmitte zur Innen- bzw. Außenseite der Tür) nach ÖNORM B5330 Teil 1 zwischen 13 und 14 mm betragen. - Seite 6 Installations- und Wartungsanleitung Installation 3.5.2 Ausfräsung für 4-fach verstellbares Schließblech SB12/MAG/VAR/* 3.5.3 Abmasse Zargenausnehmung für Stahlzargeneinsatz Türschloss-Serie Kaba solo QG_serie-solo_201611_de...
- Seite 7 Installation Installations- und Wartungsanleitung einstellen Fallenschließblech SB*/MAG/120.20.2,0/* für solo/MAF Gilt nicht für SB12/MAG/VAR/*! Fallen- bzw. Riegeleinsatz herausneh- 1. Rasten oben und unten des Fallen bzw. Riegeleinsatzes gleichzeitig drü- cken. 2. Fallen- bzw. Riegeleinsatz nach vorne herausziehen. Fallen- bzw. Riegeleinsatz drehen und einsetzen 1.
-
Seite 8: Wartungsinformationen
Tel. +43 2782 808 0 Fax +43 2782 808 5505 www.kaba.com Kaba® ist ein eingetragenes Warenzeichen der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba GmbH auf keine Weise reproduziert oder anderweitig weiterverwendet werden. Copyright by Kaba GmbH Türschloss-Serie Kaba solo...
