7.3

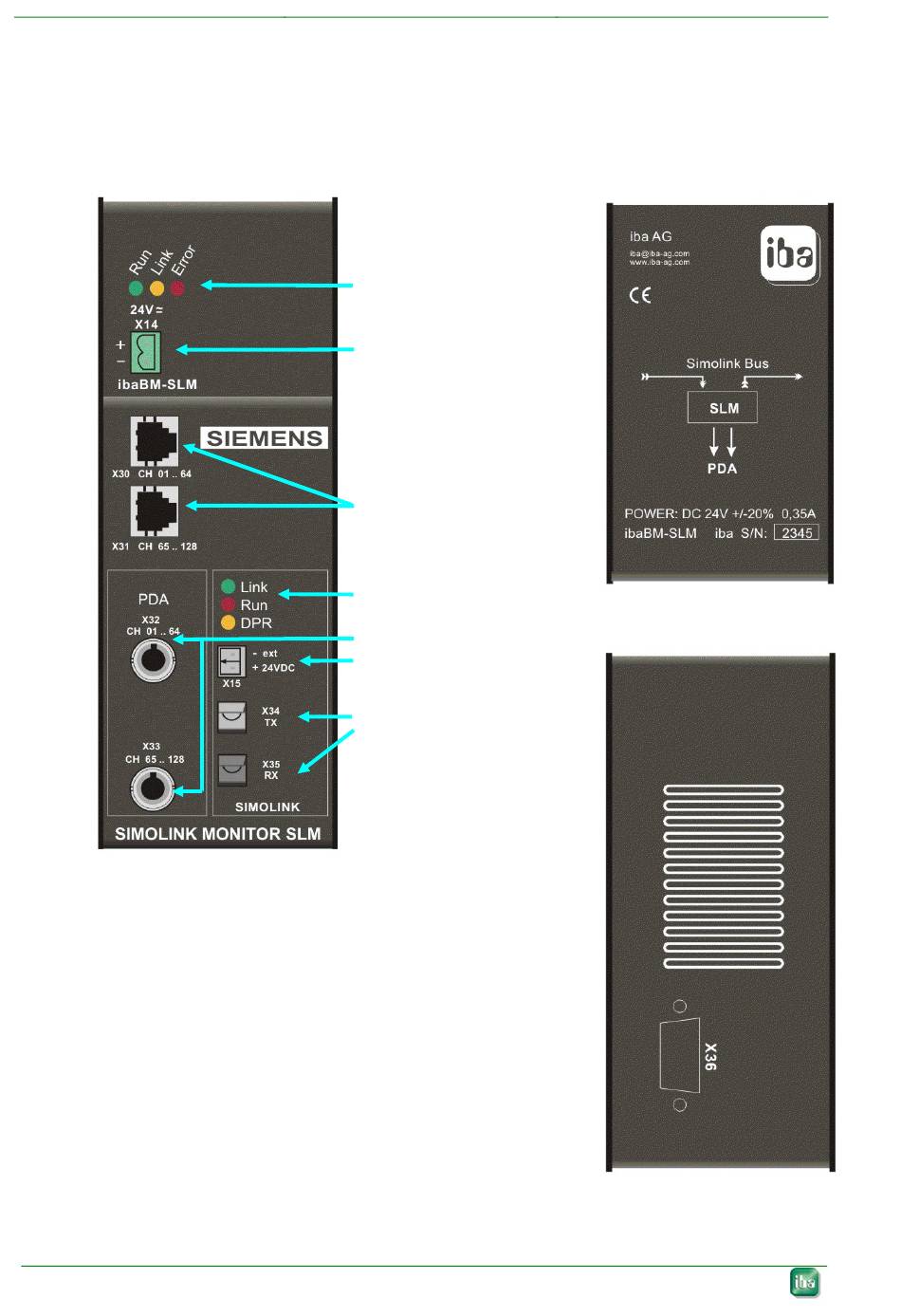

Geräteansichten, Anschlüsse und Anzeigen
7.3.1
Geräteansichten
Vorderansicht
Frontplatte kann von Bild abweichen!
Links:
ibaPDA-Anschlüsse
Rechts: SIMOLINK-Anschlüsse
Abbildung 1:
12
Handbuch
LEDs für Betriebszustandsan-
zeige (Run, Link, Error)
Anschluss für
Spannungsversorgung
(24 V DC) (X14)
Notebook-Verbindung
(X30, X31)
SIMOLINK LEDs
LWL-Anschluss (X32, X33)
Spannungsversorgung (X15)
Lichtwellenleiter-Anschlüsse
SIMOLINK-Bus (X34, X35)
Geräteansichten
Ausgabe 2.0
ibaBM-SLM
Sicht von oben
Seriennummer und E-Mail-
Supportadresse
Sicht von unten
D-Sub-Anschluss (
X36)
