SEG Electronics GmbH
Handbuch MRL1
4.4
Testen des externen RESET-Eingangs
Der Kodierstecker für den automatischen Reset darf nicht gesteckt sein. Die Taster S1 oder S2
oder S3 wird betätigt. Das MRL1 geht in Stellung ausgelöst. Taster S4 betätigen. Das MRL1 geht
in Ausgangslage zurück.

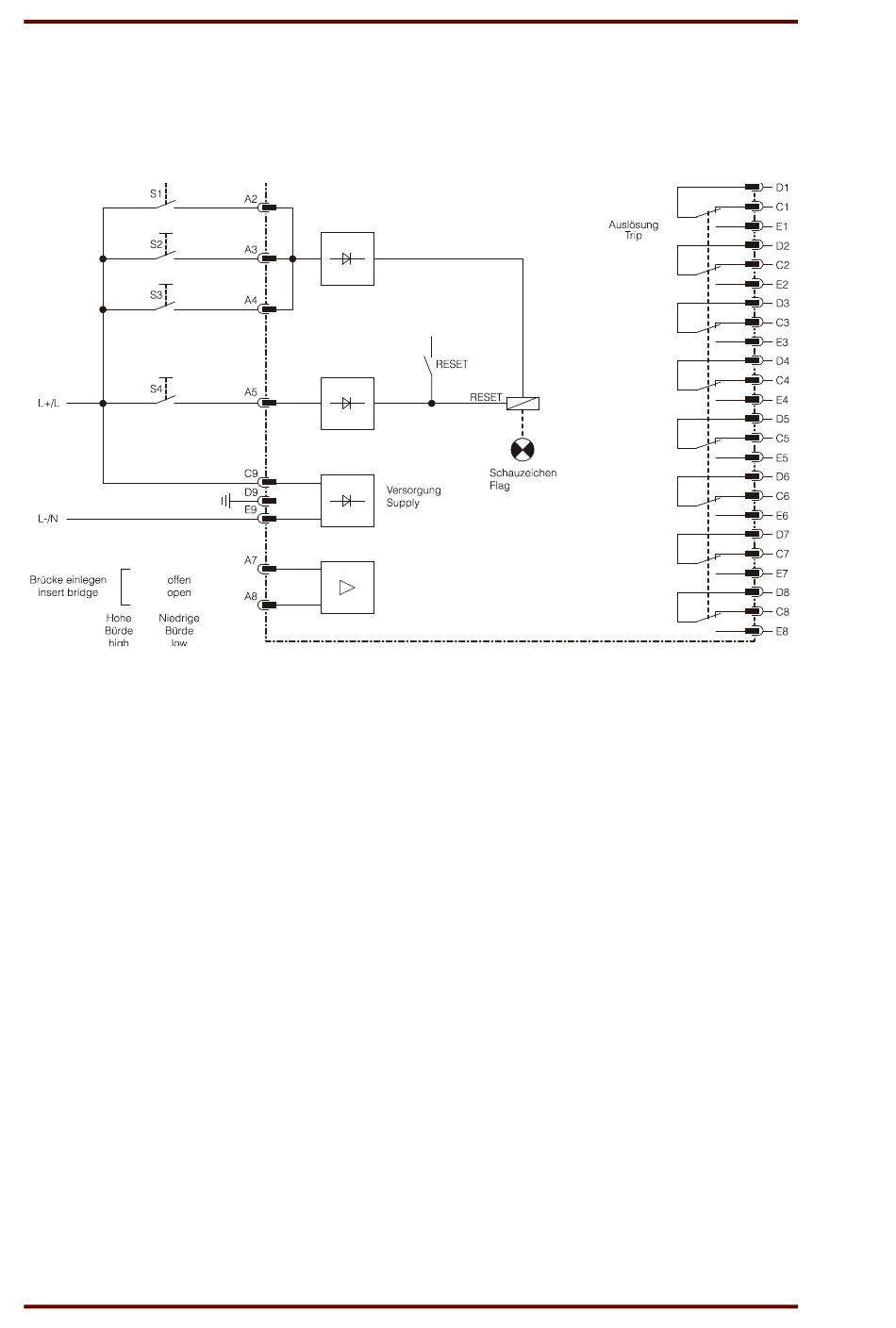

Abbildung 4.1: Testschaltung MRL1
10
DOK-TD-MRL1, Rev. C
