5. Anschlussstecker

Das MRL1 hat als Rückwand einen extrem kompakten Sockel mit Steck- und
Schraubverbindungen:

8 Schraubklemmen (Anschlussstecker Reihe A) für die Spannungseingänge

27 Steckverbinder für die Relaisausgänge, Versorgungsspannung usw. (Anschlussstecker
Reihe C, D und E max. 10 A Strombelastbarkeit).
Anschluss mit Flachsteckern 6,3 mm x 0,8 mm bis max. 1,5 mm² oder mit Flachsteckern 2,8 mm x
0,8 mm bis max. 1 mm².
Durch die Verwendung von 2,8 mm x 0,8 mm Flachsteckern ist das Brücken verschiedener Pole
möglich.

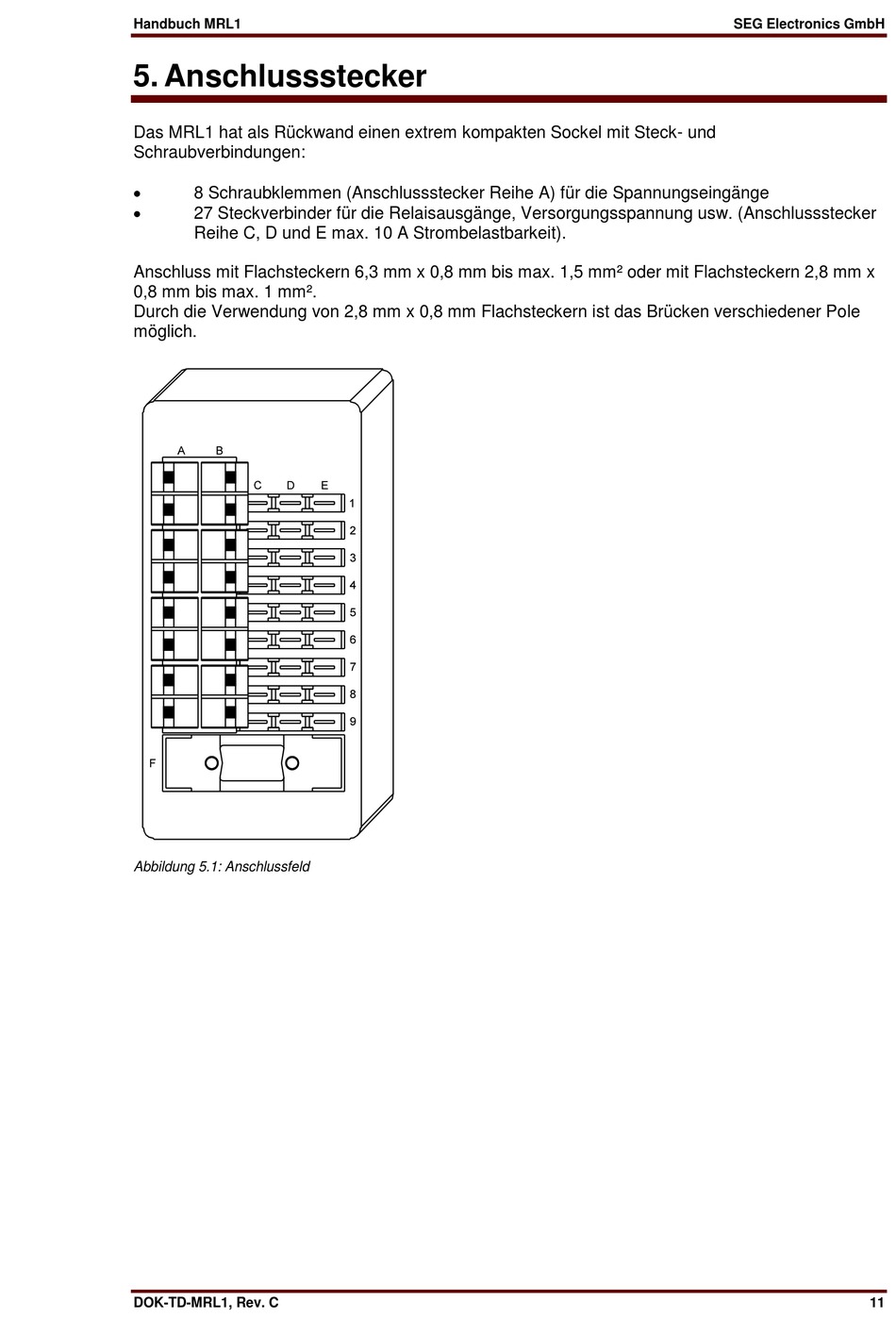

Abbildung 5.1: Anschlussfeld
