Anschlussschema
Während des optionalen manuellen Betriebsmodus sendet der Verstellantrieb weiterhin Statusrückmeldungen
über den CAN-Bus. Wenn jedoch andere CAN-Geräte auf dem Netzwerk aktiv sind, wird der manuelle Betriebs-
modus deaktiviert. Die Service-Schnittstelle ist auch während des manuellen Betriebsmodus zugänglich.
12/24 DC
PC

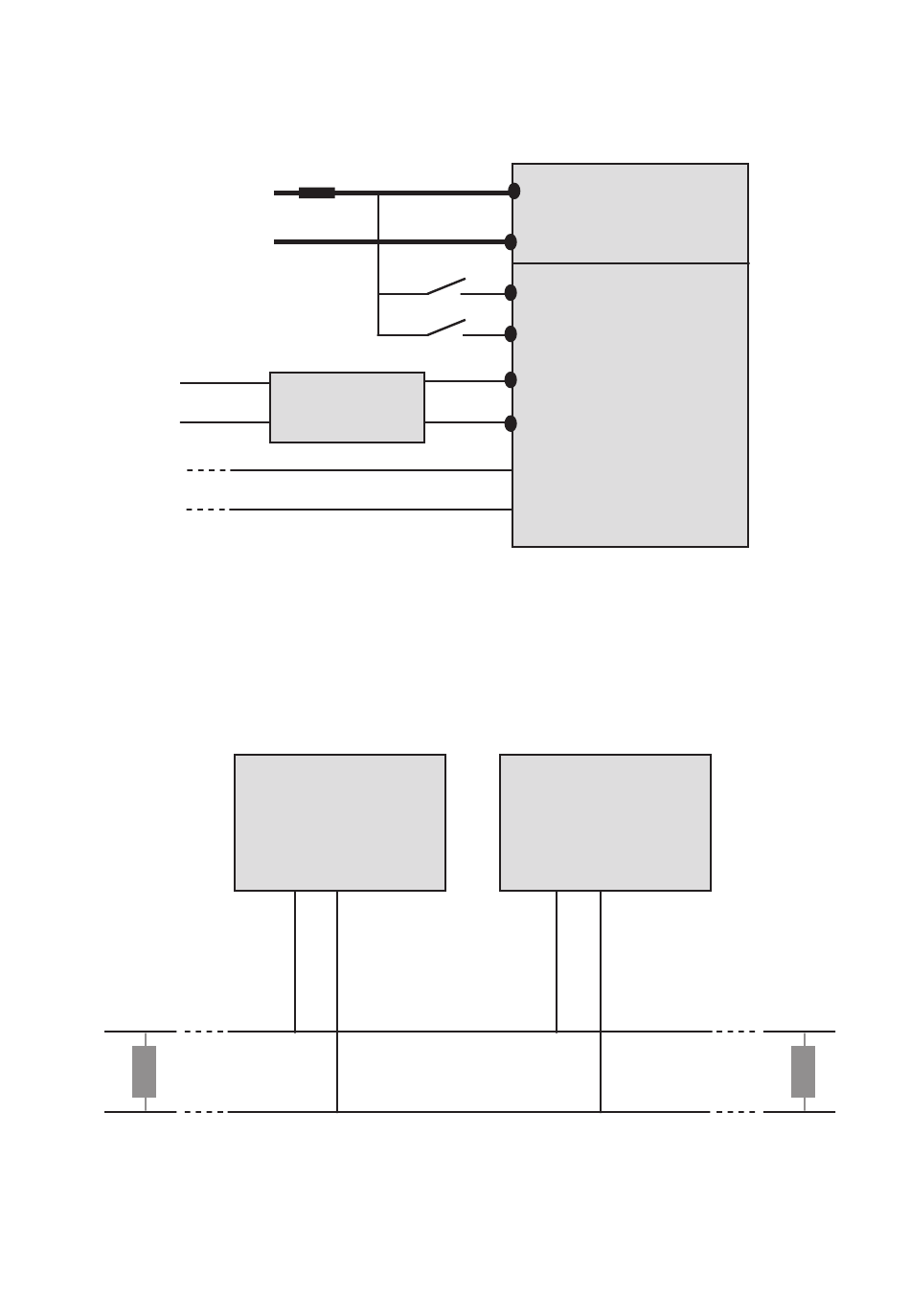

Abbildung 6. Anschlussbelegung
Abschaltung
Abschlusswiderstände von 120 Ω sollten gemäß Abbildung 7 angeschlossen werden. Der Aktuator besitzt keinen
internen Abschluss.
120 Ω
Abbildung 7. Anschlussschema der Endanschlüsse
FUSE
USB2LIN
LINAK TECHLINE
CAN-Bus Aktuator
CAN_H
CAN_H
Strom Vcc
Strom GND
Manuelles Einfahren
Manuelles Ausfahren
Service GND
Service DATA
CAN_H
CAN_L
LINAK TECHLINE
CAN-Bus Aktuator
Seite 25 von 28
120 Ω
