Interne Überwachung
Während des Betriebs wird eine Reihe von Parametern überwacht, um eine Überlastung der Elektronik zu verhin-
dern und das Risiko einer mechanischen Beschädigung zu minimieren.
Stromgrenzwerte und -messungen
Das Prinzip hinter der Strommessung ist ein „Obergrenze"- und „Untergrenze"-Akkumulationszähler. Wenn der
Timeout-Zähler einen bestimmten Wert erreicht, tritt die Stromabschaltung in Kraft. Der Timeout-Wert ist je nach
Antriebstyp auf 200 bis 500 ms voreingestellt.

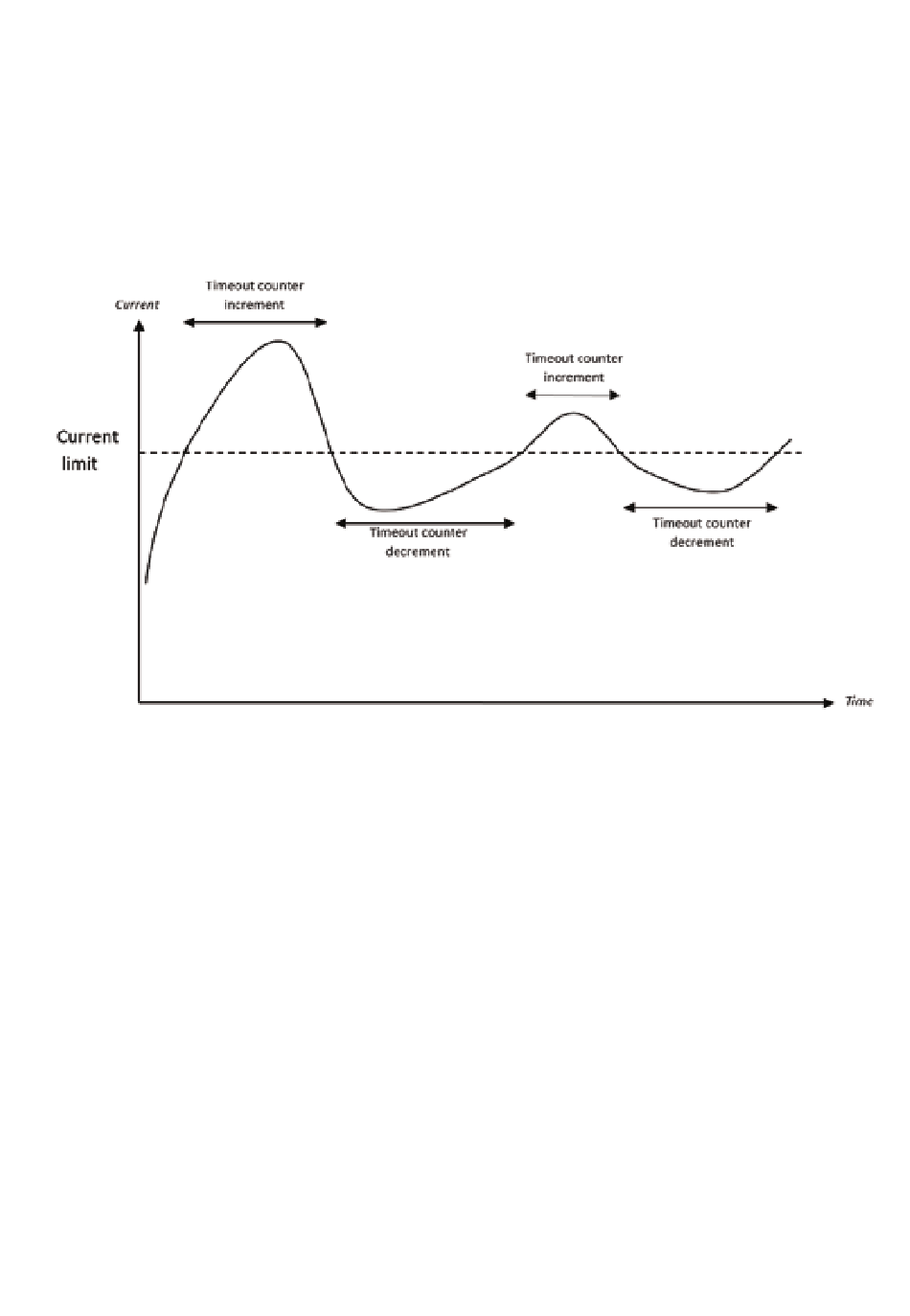

Abbildung 3. Prinzip der dynamischen Strombegrenzung
Bei Aktivierung der Stromgrenze (Timeout-Zähler ist maximal erreicht) stoppt der Antrieb und es wird ein Über-
stromfehler ausgelöst. Der Fehler wird gelöscht, wenn der Aktuator in der entgegengesetzten Richtung aktiviert
wird oder durch einen Löschbefehl.
Die benutzerspezifische Überstromgrenze kann nur kleiner oder gleich der festen Werkseinstellung sein.
Seite 18 von 28
