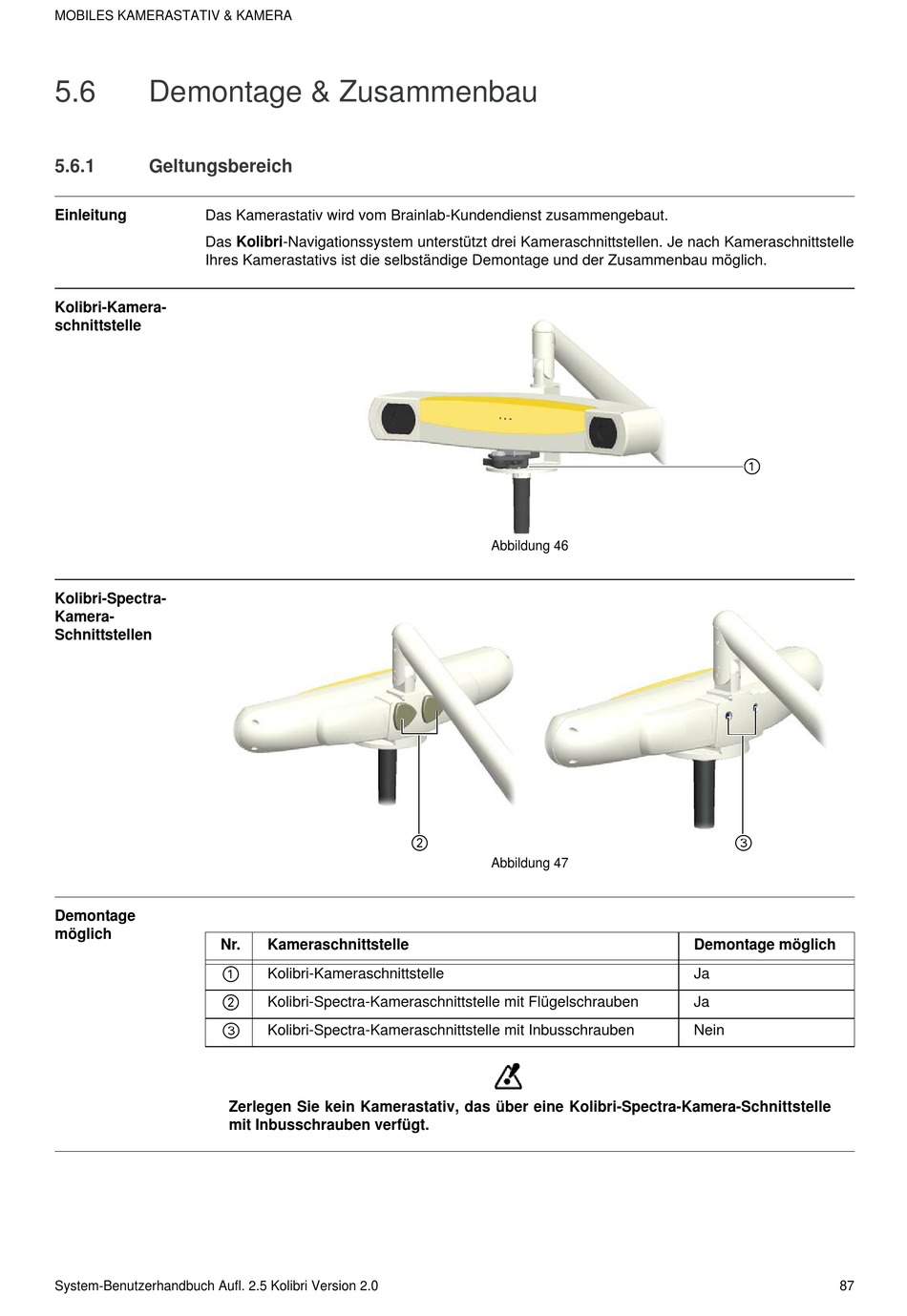

MOBILES KAMERASTATIV & KAMERA
5.6
Demontage & Zusammenbau
5.6.1
Geltungsbereich
Einleitung
Das Kamerastativ wird vom Brainlab-Kundendienst zusammengebaut.
Das Kolibri-Navigationssystem unterstützt drei Kameraschnittstellen. Je nach Kameraschnittstelle
Ihres Kamerastativs ist die selbständige Demontage und der Zusammenbau möglich.
Kolibri-Kamera-
schnittstelle
Kolibri-Spectra-
Kamera-
Schnittstellen
Demontage
möglich
Nr.
a
s
d
System-Benutzerhandbuch Aufl. 2.5 Kolibri Version 2.0
Kameraschnittstelle
Kolibri-Kameraschnittstelle
Kolibri-Spectra-Kameraschnittstelle mit Flügelschrauben
Kolibri-Spectra-Kameraschnittstelle mit Inbusschrauben
Zerlegen Sie kein Kamerastativ, das über eine Kolibri-Spectra-Kamera-Schnittstelle
mit Inbusschrauben verfügt.
Abbildung 46
s
Abbildung 47
a
d
Demontage möglich
Ja
Ja
Nein
87
