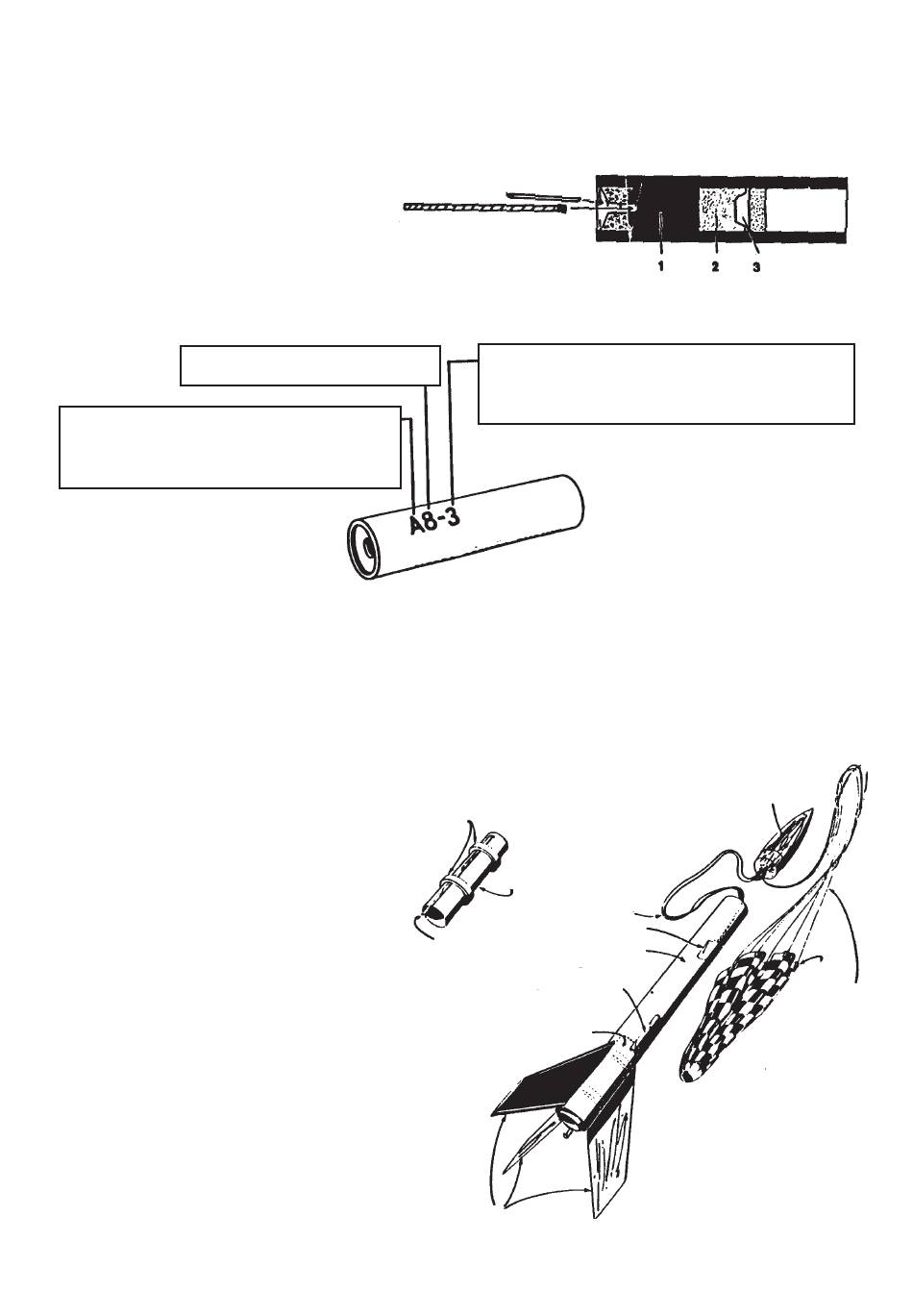

Der Treibstoff brennt in drei Phasen ab:
- Die Treibladung (1) erzeugt den Schub für den Aufstieg.
- Die langsam brennende Verzögerungsladung (2) entwickelt eine Rauchspur und bestimmt durch ihre Brenn-
dauer die Länge des antriebslosen Fluges.
- Die Auswerferladung (3) schließlich stößt das Bergungssystem aus.
Die einzelnen Typen unterscheiden sich durch verschiedene Schubleistungen und Funktionszeiten der Brennphasen.
Diese Eigenschaften sind in der aufgedruckten Bezeichnung kodiert. In den Bauanleitungen wird auf die für das je-
weilige Modell geeigneten Treibsätze hingewiesen.
Diese Ziffer gibt die durchschnittliche
Schubleistung in Newtonsekunden an.
Dieser Buchstabe bezeichnet den totalen Schubimpuls.
Jeder folgende Buchstabe steht für den doppelten
Schub des vorhergehenden. (B-Treibsätze sind doppelt
so stark wie A-Treibsätze usw.)
BAUELEMENTE EINER MODELLRAKETE
Die äußere Form der einzelnen Raketenmodelle kann sehr verschieden sein, aber fast alle bestehen aus Konstrukti-
onselementen, deren Funktion bei jeder Rakete im wesentlichen gleich ist.
Die Abbildung zeigt, wie diese Grundbauteile zueinander angeordnet sind. Ihre Funktion ist im folgenden kurz er-
klärt.
Raketenspitze:
Das aufgesteckte Vorderteil der Rakete aus Balsa-
holz oder Kunststoff. Aerodynamisch günstig
geform,t um den Luftwiderstand möglichst gering
zu halten. Wird bei der Auslösung des Bergungssy-
stems von der Raketenzelle getrennt.
Bergungssystem:
Besteht meist aus einem Fallschirm und einem
Gummiband als Verbindungsleine zwischen dem
Hauptrohr und der Raketenspitze. Der Fallschirm
verzögert den Abwärtsflug der Rakete. Die Verbin-
dungsleine fängt den Ruck des sich öffnenden
Fallschirms auf.
Hauptrohr:
Die eigentliche Raketenzelle. Trägt am hinteren
Ende die Antriebshalterung und das Leitwerk. In
der vorderen Rohröffnung, die während des Flu-
ges das Bergungssystem aufnimmt, ist die Verbin-
dungsleine verankert.
Startführungshülse:
Durch dieses Röhrchen (bei größeren Raketen sind
es zwei) wird das Modell nach dem Abheben an
der Startstange geführt, um ein geradliniges Auf-
steigen zu gewährleisten.
Treibsatzhalter:
Ein Metallhaken, der den Treibsatz sicher im An-
triebsrohr festhält.
D102320#1
Sicherheits-Zündschnur
Diese Ziffer gibt die Verzögerung in Sekunden zwischen dem
Brennschluß der Treibladung und der Auslösung der Aus-
stoßladung an. In dieser Zeitspanne fliegt das Modell an-
triebslos unter Entwicklung einer Rauchspur.
Antriebsrohr
Verbindungsleine
Leinenverankerung
Treibsatzhalter
Hauptrohr der Raketenzelle
Startführungshülse
Montiertes Antriebsrohr
Leitwerksflossen
Raketenspitze
Fallschirm
mit Leinen
9
