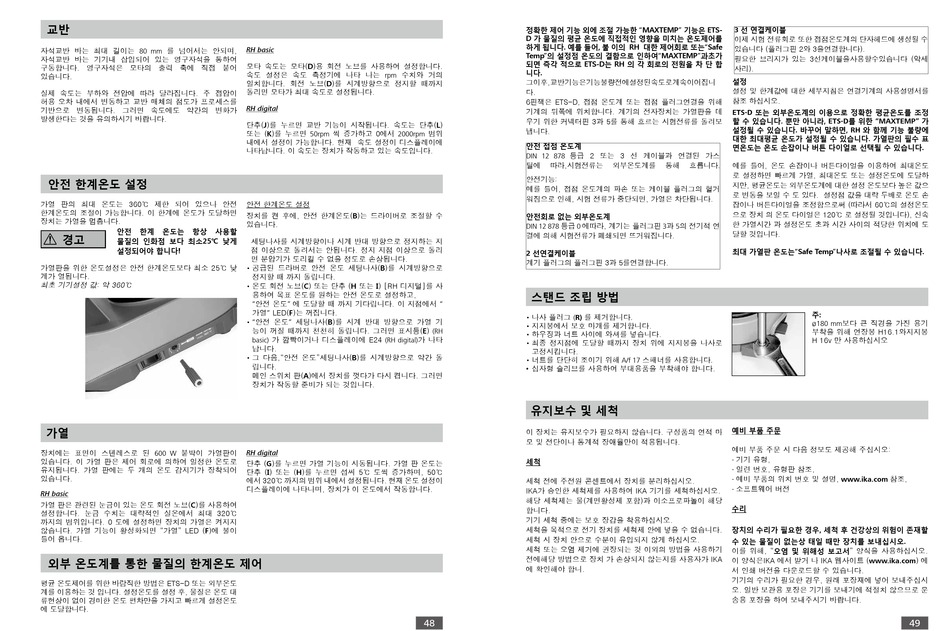

교반
자석교반 바는 최대 길이는 80 mm 를 넘어서는 안되며,
자석교반 바는 기기내 삽입되어 있는 영구자석을 통하여
구동합니다. 영구자석은 모타의 출력 축에 직접 붙어
있습니다.
실제 속도는 부하와 전압에 따라 달라집니다. 주 접압이
허용 오차 내에서 변동하고 교반 매체의 점도가 프로세스를
기반으로 변동됩니다. 그러면 속도에도 약간의 변화가
발생한다는 것을 유의하시기 바랍니다.
안전 한계온도 설정
가열 판의 최대 온도는 360℃ 제한 되어 있으나 안전
한계온도의 조절이 가능합니다. 이 한계에 온도가 도달하면
장치는 가열을 멈춥니다.
안전 한계 온도는 항상 사용할
경고
물질의 인화점 보다 최소25℃ 낮게
설정되어야 합니다!
가열판을 위한 온도설정은 안전 한계온도보다 최소 25℃ 낮
게가 열됩니다.
최초 기기설정 값: 약 360℃
가열
장치에는 표면이 스텐레스로 된 600 W 붙박이 가열판이
있습니다. 이 가열 판은 제어 회로에 의하여 일정한 온도로
유지됩니다. 가열 판에는 두 개의 온도 감지기가 장착되어
있습니다.
RH basic
가열 판은 관련된 눈금이 있는 온도 회전 노브(C)를 사용하여
설정합니다. 눈금 수치는 대략적인 실온에서 최대 320℃
까지의 범위입니다. 0 도에 설정하면 장치의 가열은 켜지지
않습니다. 가열 기능이 활성화되면 "가열" LED (F)에 불이
들어 옵니다.
외부 온도계를 통한 물질의 한계온도 제어
평균 온도제어를 위한 바람직한 방법은 ETS-D 또는 외부온도
계를 이용하는 것 입니다. 설정온도를 설정 후, 물질은 온도 대
류현상이 없이 경미한 온도 편차만을 가지고 빠르게 설정온도
에 도달합니다.
RH basic
모타 속도는 모타(D)용 회전 노브를 사용하여 설정합니다.
속도 설정은 속도 측정기에 나타 나는 rpm 수치와 거의
일치합니다. 회전 노브(D)를 시계방향으로 정지할 때까지
돌리면 모타가 최대 속도로 설정됩니다.
RH digital
단추(J)를 누르면 교반 기능이 시작됩니다. 속도는 단추(L)
또는 (K)를 누르면 50rpm 씩 증가하고 0에서 2000rpm 범위
내에서 설정이 가능합니다. 현재 속도 설정이 디스플레이에
나타납니다. 이 속도는 장치가 작동하고 있는 속도입니다.
안전 한계온도 설정
장치를 켠 후에, 안전 한계온도(B)는 드라이버로 조절할 수
있습니다.
세팅나사를 시계방향이나 시계 반대 방향으로 정지하는 지
점 이상으로 돌려서는 안됩니다. 정지 지점 이상으로 돌리
면 분압기가 도리킬 수 없을 정도로 손상됩니다.
• 공급된 드라버로 안전 온도 세팅나사(B)를 시계방향으로
정지할 때 까지 돌립니다.
• 온도 회전 노브(C) 또는 단추 (H 또는 I) [RH 디지털]를 사
용하여 목표 온도를 원하는 안전 온도로 설정하고,
"안전 온도" 에 도달할 때 까지 기다립니다. 이 지점에서 "
가열" LED(F)는 꺼집니다.
• "안전 온도" 세팅나사(B)를 시계 반대 방향으로 가열 기
능이 꺼질 때까지 천천히 돌립니다. 그러면 표시등(E) (RH
basic) 가 깜빡이거나 디스플레이에 E24 (RH digital)가 나타
납니다.
• 그 다음,"안전 온도"세팅나사(B)를 시계방향으로 약간 돌
립니다.
메인 스위치 판(A)에서 장치를 껏다가 다시 켭니다. 그러면
장치가 작동할 준비가 되는 것입니다.
RH digital
단추 (G)를 누르면 가열 기능이 시동됩니다. 가열 판 온도는
단추 (I) 또는 (H)를 누르면 섭씨 5℃ 도씩 증가하며, 50℃
에서 320℃ 까지의 범위 내에서 설정됩니다. 현재 온도 설정이
디스플레이에 나타나며, 장치가 이 온도에서 작동합니다.
48
정확한 제어 기능 외에 조절 가능한 "MAXTEMP" 기능은 ETS-
D 가 물질의 평균 온도에 직접적인 영향을 미치는 온도제어를
하게 됩니다. 예를 들어, 불 이의 RH 대한 제어회로 또는"Safe
Temp"의 설정점 온도의 결함으로 인하여"MAXTEMP"과초가
되면 즉각 적으로 ETS-D는 RH 의 각 회로의 전원을 차 단 합
니다.
그이후,교반기능은기능불량전에설정된속도로계속이어집니
다.
6핀잭은 ETS-D, 접점 온도계 또는 접점 플러그연결을 위해
기계의 뒤쪽에 위치합니다. 계기의 전자장치는 가열판을 데
우기 위한 커넥터핀 3과 5를 통해 흐르는 시험전류를 돌려보
냅니다.
안전 접점 온도계
DIN 12 878 등급 2 또는 3 선 케이블과 연결된 가스
틸에 따라,시험전류는 외부온도계를 통해 흐릅니다.
안전기능:
예를 들어, 접점 온도계의 파손 또는 케이블 플러그의 헐거
워짐으로 인해, 시험 전류가 중단되면, 가열은 차단됩니다.
안전회로 없는 외부온도계
DIN 12 878 등급 0 에따라, 계기는 플러그핀 3과 5의 전기적 연
결에 의해 시험전류가 폐쇄되면 뜨거워집니다.
2 선연결케이블
계기 플러그의 플러그핀 3과 5를연결합니다.
스탠드 조립 방법
• 나사 플러그 (R) 를 제거합니다.
• 지지봉에서 보호 마개를 제거합니다.
• 하우징과 너트 사이에 와셔를 넣습니다.
• 최종 정지점에 도달할 때까지 장치 위에 지지봉을 나사로
고정시킵니다.
• 너트를 단단히 조이기 위해 A/f 17 스패너를 사용합니다.
• 십자형 슬리브를 사용하여 부대용품을 부착해야 합니다.
유지보수 및 세척
이 장치는 유지보수가 필요하지 않습니다. 구성품의 연적 마
모 및 전단이나 통계적 장애율만이 적용됩니다.
세척
세척 전에 주전원 콘센트에서 장치를 분리하십시오.
IKA가 승인한 세척제를 사용하여 IKA 기기를 세척하십시오.
해당 세척제는 물(계면활성제 포함)과 이소프로파놀이 해당
합니다.
기기 세척 중에는 보호 장갑을 착용하십시오.
세척을 목적으로 전기 장치를 세척제 안에 넣을 수 없습니다.
세척 시 장치 안으로 수분이 유입되지 않게 하십시오.
세척 또는 오염 제거에 권장되는 것 이외의 방법을 사용하기
전에해당 방법으로 장치 가 손상되지 않는지를 사용자가 IKA
에 확인해야 합니.
3 선 연결케이블
이제 시험 전류회로 또한 접점온도계의 단자헤드에 생성될 수
있습니다 (플러그핀 2와 3을연결합니다).
필요한 브리지가 있는 3선케이블을사용할수있습니다 (악세
사리).
설정
설정 및 한계값에 대한 세부지침은 연결기계의 사용설명서를
참조 하십시오.
ETS-D 또는 외부온도계의 이용으로 정확한 평균온도를 조정
할 수 있습니다. 뿐만 아니라, ETS-D를 위한 "MAXTEMP" 가
설정될 수 있습니다. 바꾸어 말하면, RH 와 함께 기능 불량에
대한 최대평균 온도가 설정될 수 있습니다. 가열판의 필수 표
면온도는 온도 손잡이나 버튼 다이얼로 선택될 수 있습니다.
예를 들어, 온도 손잡이나 버튼다이얼을 이용하여 최대온도
로 설정하면 빠르게 가열, 최대온도 또는 설정온도에 도달하
지만, 평균온도는 외부온도계에 대한 설정 온도보다 높은 값으
로 변동을 보일 수 도 있다. 설정점 값을 대략 두배로 온도 손
잡이나 버튼다이얼을 조정함으로써 (따라서 60℃의 설정온도
으로 장치 의 온도 다이얼은 120℃ 로 설정될 것입니다), 신속
한 가열시간 과 설정온도 초과 시간 사이의 적당한 위치에 도
달할 것입니다.
최대 가열판 온도는"Safe Temp"나사로 조절될 수 있습니다.
주:
ø180 mm보다 큰 직경을 가진 용기
부착을 위해 연장봉 H16.1와지지봉
H 16v 만 사용하십시오
예비 부품 주문
예비 부품 주문 시 다음 정보도 제공해 주십시오:
- 기기 유형,
- 일련 번호, 유형판 참조,
- 예비 부품의 위치 번호 및 설명, www.ika.com 참조,
- 소프트웨어 버전
수리
장치의 수리가 필요한 경우, 세척 후 건강상의 위험이 존재할
수 있는 물질이 없는상 태일 때만 장치를 보내십시오.
이를 위해, "오염 및 위해성 보고서" 양식을 사용하십시오.
이 양식은IKA 에서 받거 나 IKA 웹사이트 (www.ika.com) 에
서 인쇄 버전을 다운로드할 수 있습니다.
기기의 수리가 필요한 경우, 원래 포장재에 넣어 보내주십시
오. 일반 보관용 포장은 기기를 보내기에 적절치 않으므로 운
송용 포장을 하여 보내주시기 바랍니다.
