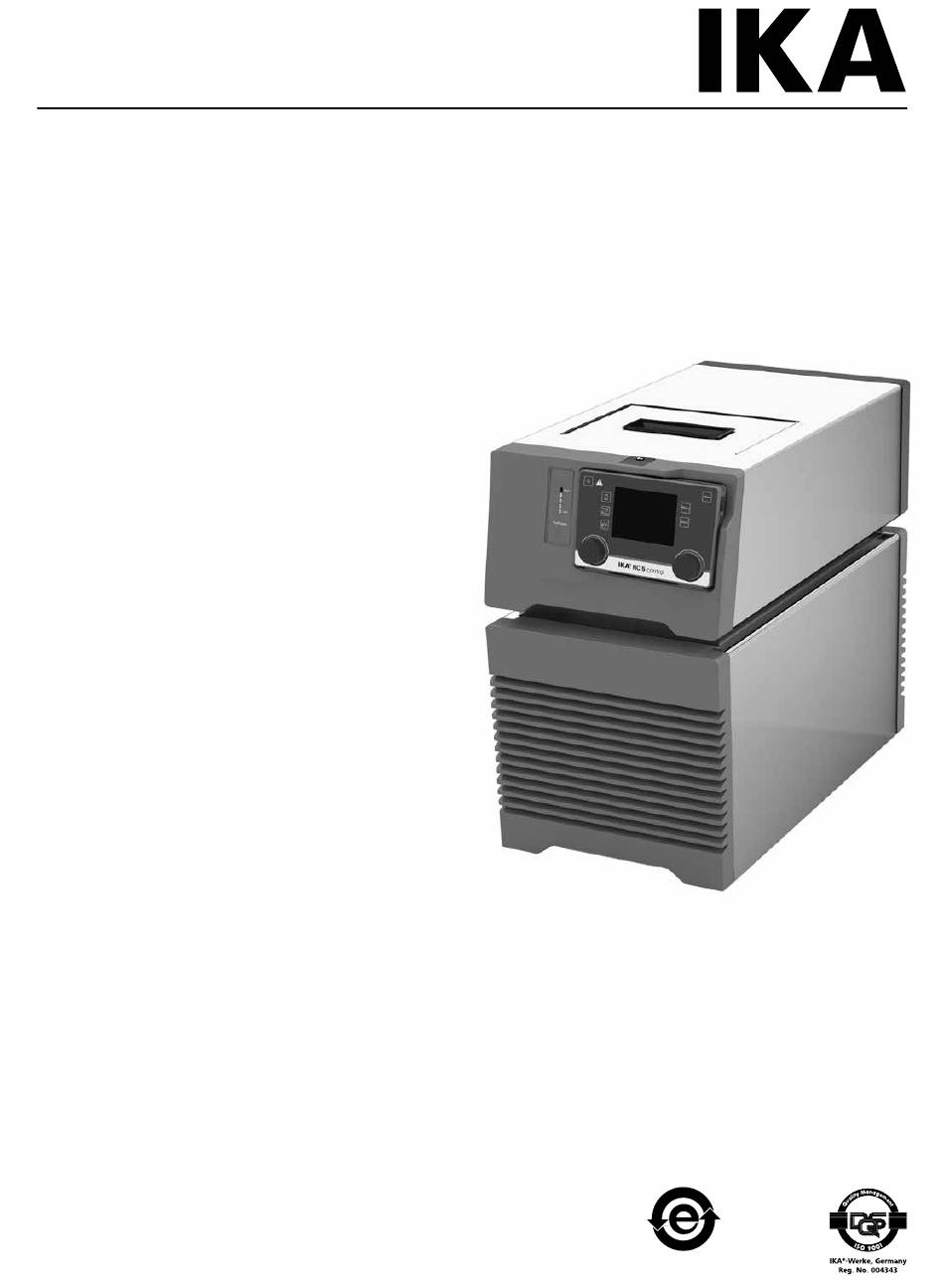

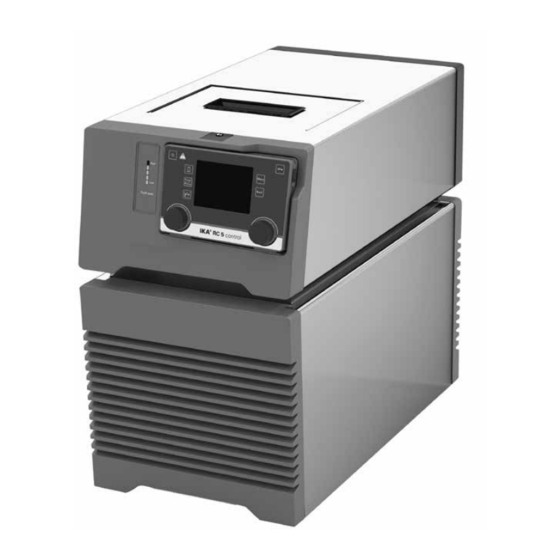

- Seite 1 20000019508a RC 5 control_062018 IKA RC 5 control Betriebsanleitung...
-
Seite 2: Geräteaufbau
Geräteaufbau Fig. 1 Pos. Pos. Deckel Einfüllöffnung Wireless Controller (WiCo) Griff Lüftungsgitter RS 232-Anschluss USB-Anschluss Anschluss für externen Temperaturfühler Multifunktions-Anschluss Pumpenanschluss IN Pumpenanschluss OUT Netzschalter Netzbuchse Backflow Overflow... -
Seite 3: Inhaltsverzeichnis
Einsetzen des Akku in WiCo ��������������������������������������������������������������������������������������������������������������������������������������9 Befestigung des WiCo an der Station ����������������������������������������������������������������������������������������������������������������������9 Füllen und Entleeren ��������������������������������������������������������������������������������������������������������������������������������������������������9 Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten) ����������������������������������������������������������������������������������11 Bewegen des Geräts ������������������������������������������������������������������������������������������������������������������������������������������������12 Laden des RB 1 Battery Pack (Akku) �������������������������������������������������������������������������������������������������������������������������12 Wechsel des RB 1 Battery Pack im WiCo ������������������������������������������������������������������������������������������������������������������12 WiCo-Halter WH 10 ������������������������������������������������������������������������������������������������������������������������������������������������12... -
Seite 4: Konformitätserklärung
Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2014/35/EU, 2006/42/EG, 2004/108/EG und 2011/65/EU entspricht und mit den folgenden Normen und norminativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, EN ISO 12100 und DIN 12876-1� Bluetooth ®... -
Seite 5: Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vor Inbetriebnahme senen Gefäßen unter einem geeigneten Abzug verarbei- vollständig und beachten Sie die Sicherheitshinweise. tet werden� Bei Fragen bitte den IKA Anwendungssup- • Bewahren Sie die Betriebsanleitung für alle zugänglich auf� port kontaktieren� • Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet�... -
Seite 6: Entsorgung Des Geräts
Das Bad immer leeren, wenn das Ge- Das verwendete Kältemittel ist ent- WARNUNG HINWEIS rät längere Zeit nicht benutzt wird� zündlich� Verwenden Sie keine me- chanischen Vorrichtungen oder an- dere Mittel als die vom Hersteller empfohlenen Produkte, Entsorgung des Geräts: um den Abtauprozess zu beschleunigen�... -
Seite 7: Bestimmungsgemäßer Gebrauch
• Das Bersten eines Battery Packs kann Batterieflüssigkeit Entsorgungshinweise: freisetzen und einen Brand verursachen� • Kleben Sie bei der Entsorgung des IKA Battery Packs die Kontakte mit Klebeband ab, um Kurzschlüsse durch • Der Battery Pack auf Lithium-Polymer Basis darf nur in den hierfür vorgesehenen IKA Produkten benutzt und aufge-... -
Seite 8: Anschluss Der Rohrleitungen/Schläuche
Auspacken • Auspacken: • Lieferumfang: - Packen Sie das Gerät vorsichtig aus - RC 5 control Station mit WiCo - Schäden sind dem Kurier (Post, Bahn oder Logistikunter- - Netzkabel nehmen) unverzüglich zu melden� - Schlaucholive NW 8 (2 Stck�) (siehe Fig�... -
Seite 9: Einsetzen Des Akku In Wico
Wärmeausdehnung der Flüssigkeit überprüfen� - Den „Backflow“-Anschluss mit einem geeigneten Schlauch am IKA Kalorimeter anbringen� Wenn kein IKA Kalorimeter angeschlossen ist, ver- schließen Sie bitte den „Backflow“-Anschluss mit der beiliegenden Kunststoffkappe� Hinweis: Soll der WiCo permanent auf der Station sein,... - Seite 10 - Sicherstellen, dass das Ablassventil geschlossen ist (Dre- - Um die Flüssigkeit aus dem Bad abzulassen, einen hen im Uhrzeigersinn bis Anschlag, siehe Fig� 10)� Schlauch an den Ablassanschluss anschließen und das Ablassventil mit einem Schlitzschraubendreher im Gegen- Hinweise: Bitte Hinweise im Kapitel „Inbetriebnahme" be- uhrzeigersinn drehen�...
-
Seite 11: Flüssigkeiten (Standardinformationen Über Ika Flüssigkeiten)
• Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten): Betriebstemperaturbereich Betriebstemperaturbereich Empfohlene Flammpunkt Bezeichnung für offene für geschlossene Sicherheitstemperatur (°C) Bad-Anwendung Bad-Anwendung (°C) (°C) (°C) CF�EG28�N10�80�8 -10 ��� 80 -10 … 80 CF�EG39�N20�80�16 -20 … 80 -20 … 80 CF�EG44�N25�80�19 -25 … 80 -25 …... -
Seite 12: Bewegen Des Geräts
• Bewegen des Geräts: Vor dem Bewegen des Geräts an einen anderen Standort die gesamte Flüssigkeit aus dem Bad ablassen� Das Gerät muss durch zwei Personen an den oberen Hand- griffen angehoben werden� Es kann mit Hilfe der Rollen auf ebenen Flächen durch Anheben und Schieben der Vorderseite bewegt werden�... -
Seite 13: Wico
Bedienfeld und Anzeige • Station: High Fluid level Fig. 16 Pos. Bezeichnung Funktion Flüssigkeitsstandanzeige: Zeigt den Füllstand (bei zu niedrigem oder zu hohem Füllstand schalten die unteren oder oberen LED-Segmente auf Rot)� LED-Leiste: Zeigt die verschiedenen Stati des Thermostats mit unterschiedlichen Farben an� Kontakte: Dient der Kommunikation und dem Laden des WiCo�... -
Seite 14: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb Hinweis: Vor Inbetriebnahme sicherstellen, dass das Gerät Die Temperatureinstellung mit dem linken Knopf (P) ändern� eine Stunde nicht bewegt wurde� Die Einstellung der Pumpendrehzahl mit dem rechten Knopf (R) ändern� Überprüfen Sie, ob die auf dem Typenschild angegebene Span- nung mit der verfügbaren Netzspannung übereinstimmt�... -
Seite 15: Wissenswertes
Wissenswertes Die Thermostateinheit wird über einen WiCo gesteuert� Je nach Struktur des Gebäudes kann der WiCo über die Wenn der WiCo an der Station montiert ist, werden über Bluetooth -Verbindung in einem Abstand von bis zu 15 m ® die Kontakte (C) Daten zwischen der Station und dem von der Station betrieben werden�... -
Seite 16: Menü Navigation Und Menüstruktur
Battery Pack (Akku): Pumpen: Dieses Symbol zeigt den Ladezustand des RB 1 Battery Packs Dieses Symbol zeigt an, dass die Pumpfunktion aktiviert ist� im WiCo an� Das Ladesymbol erscheint, wenn der WiCo Warnung: - mit einem USB Kabel an einen PC angeschlossen ist Dieses Symbol zeigt an, dass eine Warnung aktiviert ist�... - Seite 17 Menüstruktur: Werkseinstellungen TEMPERIEREN Regelung Regelart Intern (int) aktiviert Extern (ext) Regelparameter Automatisch Exakt aktiviert Schnell Manuell Intern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3s, +2,00, -1,00 Extern (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) 3,0, 20,0, 2,0, 3s, +2,00, -1,00 Informationen (Kp, Ti, Td, Ts, Prop_Bp, Prop_Bn) Flüssigkeiten CF.EG28.N10.80.8...
-
Seite 18: Menü (Details)
Regelabweichungen ausgeglichen� Ein einstellbereich begrenzt� Siehe Tabelle Abschnitt „Flüssig- großes Td bedeutet einen schnelleren, länger wirkenden keiten (Standardinformationen über IKA Flüssigkeiten)“� Einfluß auf die Stellgröße� Zu große Td-Werte können zu Die Maximum und Minimum Temperaturwerte der gewähl- Instabilitäten des Reglers führen�... -
Seite 19: Kalibrierwerte Zurücksetzen
2. Grenzwerte: Unter der Option „Externe (ext)“ kann die maximale und minimale Temperatur für die externe Temperaturregelung begrenzt werden� Unter „l Δ T (int - ext) l“ kann die maximale Differenz zwischen der internen und der externen Temperatur eingestellt werden� Die Funktion begrenzt die absolute Temperaturdifferenz zwischen dem externen System und dem internen Bad während des Aufheizungs- und Abkühlungsprozesses�... - Seite 20 PUMPEN: GRAPH: In diesem Menü werden die Optionen des Zeit-Temperatur- Grenzwerte: Diagramms eingestellt� Unter „Grenzwerte" können die maximale und die minimale Drehzahl der Pumpe sowie der maximale Druck eingestellt 1. Automatisch: werden� Die Skalierung der Temperaturachse (Y-Achse) wird auto- matisch, abhängig von der Solltemperatur und der internen und externen Isttemperatur, bestimmt�...
- Seite 21 Im „Ctrl�Mode +/- x�xx K" wird die Hysterese (Toleranz) der 1. M1-Ventil: Isttemperatur zur Solltemperatur eingestellt (z�B� +/- 0�1 K)� 1) ON: Die Sollwerte und Einstellungen des Segments sind solange Schaltet das extern Ventil in den aktiven Zustand (invertier- gültig bis die Isttemperatur zum ersten Mal die Solltempera- ter Grundzustand)�...
- Seite 22 3. M3-Eingang: EINSTELLUNGEN: 1) Ext. Standby: 1. Languages: Externer Standby Eingang zum Stoppen der Gerätefunktio- Mit der Option „Languages" kann der Anwender die ge- nen Temperieren und Pumpen� wünschte Sprache auswählen� Aktiviert: Aktiviert die Ext�Standby- Funktion� Bei invertiertem Grundzustand (ON) am Eingang werden die Gerätefunktionen 2.
-
Seite 23: Usb-Schnittstelle
Empfehlungen zur Ausführung von elektrischen Steckverbindungen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)� Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle direkt an das Gerät übertragen werden�... -
Seite 24: Verbindungsmöglichkeiten Zwischen Gerät Und Externen Geräten
IN_TMODE Temperaturregelung lesen: 0: interne Regelung 1: externe Regelung OUT_SP_1 xxx Die interne Soll-Temperatur XXX einstellen (0: interne Regelung) Die externe Soll-Temperatur XXX einstellen (1: externe Regelung) OUT_SP_12@n Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes OUT_SP_4 xxx Pumpendrehzahl XXX einstellen OUT_SP_42@n Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes... -
Seite 25: Multifunktions-Anschluss
Anschlussmöglichkeit WiCo an Station: USB mikro B USB Mikro B USB Mikro A USB mikro A USB Kable Fig. 31 Anschlussmöglichkeit Station an den Computer: 9-poligen RS 232 9-poligen RS 232 RS 232 Kable oder USB Kable USB mikro B USB A USB Mikro B USB A... -
Seite 26: Instandhaltung Und Reinigung
Fordern Sie hierzu das Formular „Unbedenklichkeitsbe- • Das Staubschutzfilter des Kühlers mit einem Staubsauger scheinigung“ bei IKA an, oder verwenden Sie den down- reinigen oder mit Wasser abwaschen und vor dem Wie- load Ausdruck des Formulares auf der IKA Website www. -
Seite 27: Warnmeldung
Wenn der Flüssigkeitsstand weiter absinkt wird nach der Warnmeldung Error 6 angezeigt� Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: - wenden Sie sich bitte an die IKA Serviceabteilung - senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein�... -
Seite 28: Zubehör
Silikonschlauch (Nennweite 12) CO V 1 Absperrventil H.PUR.8 PUR-Schlauch (Nennweite 8 mm) H.PUR.12 PUR-Schlauch (Nennweite 12 mm) Zusätzliches Zubehör: H.FKM.8 FKM-Schlauch (Nennweite 8 mm) PC 1.1 Kable (RS 232) H.FKM.12 FKM-Schlauch (Nennweite 12 mm) Labworldsoft ® Weiteres Zubehör finden Sie unter: www.ika.com�... -
Seite 29: Technische Daten
Technische Daten Station Betriebsspannung 230 ± 10 % / 100–115 ± 10 % Frequenz 50 / 60 Max� Aufnahmeleistung 1100 Arbeitstemperaturbereich °C - 30 ��� RT Betriebstemperaturbereich (mit Fremdheizung) °C - 30 ��� + 80 Temperaturkonstanz – Interne Temperaturregelung 70°C, ±... -
Seite 30: Pumpenkennlinie Gemessen Mit Wasser
Hinweis: Das Kältemittel muss entsprechend den geltenden Vorschriften und Gesetzen entsorgt werden� Technische Änderung vorbehalten! Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen Die Gewährleistung erstreckt sich nicht auf Verschleißteile beträgt die Gewährleistungzeit 24 Monate� Im Gewährleis- und gilt nicht für Fehler, die auf unsachgemäße Handhabung tungsfall wenden Sie sich bitte an Ihren Fachhändler�... - Seite 31 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
