Parameter Beschreibung
P0704[0] Funktion des Digitaleingangs 4
P0727[0] Auswahl Zweileiter/Dreileiter-
Technik
P0771[0] CI: Analogausgang
P0731[0] BI: Funktion des Digitalaus-
gangs 1
P0732[0] BI: Funktion des Digitalaus-
gangs 2

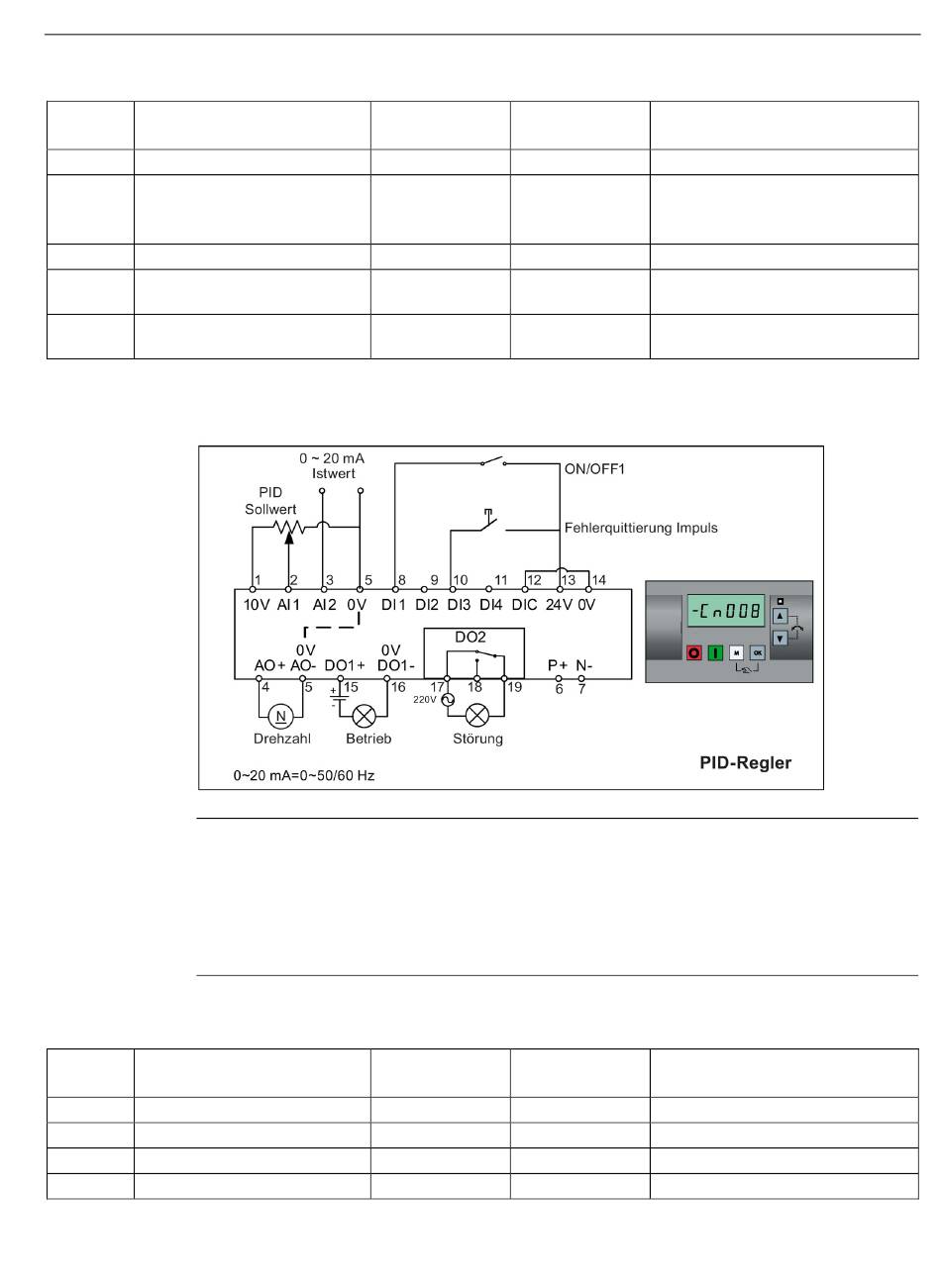

Verbindungsmakro Cn008 – PID-Regelung mit Analogreferenz
Hinweis
Wenn der Sollwert für die PID-Regelung negativ sein soll, die Verkabelung für den Sollwert
und die Rückführung entsprechend ändern.
Wenn von der Betriebsart mit PID-Regelung in die Betriebsart HAND umgeschaltet wird,
wird P2200 zu 0, um die PID-Regelung zu deaktivieren. Beim erneuten Umschalten in die
Betriebsart AUTO wird P2200 zu 1, um die PID-Regelung wieder zu aktivieren.
Einstellungen von Verbindungsmakros:
Parameter Beschreibung
P0700[0] Auswahl der Befehlsquelle
P0701[0] Funktion des Digitaleingangs 1
P0703[0] Funktion des Digitaleingangs 3
P2200[0] BI: PID-Regler aktivieren
Umrichter SINAMICS V20
Betriebsanleitung, 12/2015, A5E34560031-003
Werkseinstellung Standard für
Cn007
15 9
0 2
21 21
52.3 52.2
52.7 52.3
Werkseinstellung Standard für
Cn008
1 2
0 1
9 9
0 1
Inbetriebnahme
5.5 Grundinbetriebnahme
Bemerkungen
Fehlerquittierung
Dreileiter-Technik
STOP + Vorwärtsimpuls + Rück-
wärtsimpuls
Tatsächliche Frequenz
Umrichter in Betrieb
Umrichterfehler aktiv
Bemerkungen
Klemmen als Befehlsquelle
ON/OFF
Fehlerquittierung
PID aktivieren
