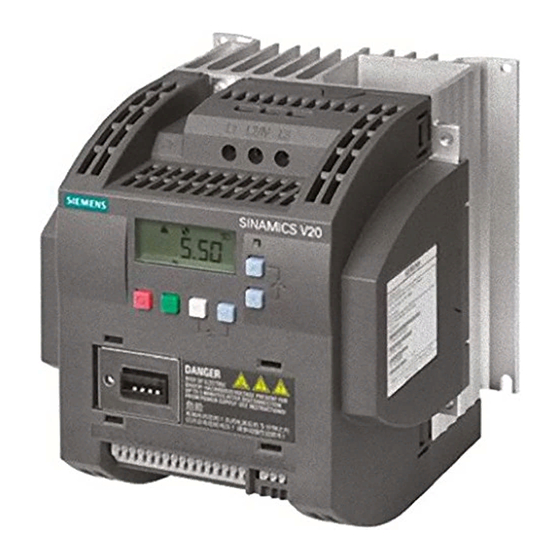

Siemens SINAMICS V20 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Umrichter
  5. SINAMICS V20
  6. Betriebsanleitung

Siemens SINAMICS V20 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SINAMICS V20:
1
2
3
4
5
6
7
8
Inhalt
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
Inhaltsverzeichnis

Werbung

Quicklinks

Umrichter SINAMICS V20

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS V20

Inhaltszusammenfassung für Siemens SINAMICS V20

  • Seite 1 Umrichter SINAMICS V20...
  • Seite 3 Vorwort Grundlegende Sicherheitshinweise SINAMICS Einführung Mechanische Installation Umrichter SINAMICS V20 Elektrische Installation Inbetriebnahme über das integrierte BOP Betriebsanleitung Inbetriebnahme über das SINAMICS V20 Smart Access Kommunikation mit der PLC Parameterliste Störungen und Alarme Technische Daten Optionen und Ersatzteile Allgemeine Lizenzbedingungen...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Vorwort

    Vorwort Zweck dieses Gerätehandbuchs Dieses Gerätehandbuch enthält Informationen zu Installation, Inbetriebnahme, Betrieb und Wartung des Frequenzumrichters SINAMICS V20. Komponenten der Benutzerdokumentation für SINAMICS V20 Dokument Inhalt Verfügbare Sprachen Betriebsanleitung (dieses Handbuch) Englisch Chinesisch (Vereinfacht) Französisch Deutsch Italienisch Koreanisch Portugiesisch Spanisch...

  • Seite 6: Instandhaltung Des Produkts

    Umstand in besonderen Installationssituationen (lassen Sie z. B. ausreichenden Abstand für die Leitungslänge). Verwendung von Drittanbieterprodukten Dieses Dokument enthält Empfehlungen zu Drittanbieterprodukten. Siemens erklärt die grundsätzliche Eignung dieser Drittanbieterprodukte. Sie können entsprechende Produkte von anderen Herstellern verwenden. Siemens übernimmt keinerlei Garantie für die Eigenschaften von Drittanbieterprodukten.

  • Seite 7: Einhaltung Der Datenschutz-Grundverordnung

    Vorwort Einhaltung der Datenschutz-Grundverordnung Siemens beachtet die Grundsätze des Datenschutzes, insbesondere die Gebote der Datenminimierung (privacy by design). Für dieses Produkt bedeutet das: Das Produkt verarbeitet oder speichert keine personenbezogenen Daten, lediglich technische Funktionsdaten (z. B. Zeitstempel). Verknüpft der Anwender diese Daten mit anderen Daten (z.
  • Seite 8 Vorwort Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 9: Inhaltsverzeichnis

    Mechanische Installation ......................... 25 Montageausrichtung und -abstand ..................25 Montage in einem Schaltschrank .................... 26 Montage eines Modells SINAMICS V20 Flat Plate ..............29 Push-Through-Montage (Baugrößen B ... E) ................31 DIN-Schienenmontage (Baugrößen AA, AB, AC, A und B)............ 34 Elektrische Installation ..........................
  • Seite 10 Systemvoraussetzungen ...................... 146 Zugriff auf die SINAMICS V20-Webseiten ................146 6.2.1 Überblick über die Arbeitsschritte ..................147 6.2.2 Anbringen des SINAMICS V20 Smart Access am Umrichter ..........147 6.2.3 Herstellen der drahtlosen Netzwerkverbindung ..............148 6.2.4 Zugriff auf die Webseiten ..................... 150 Überblick über die Webseiten ....................
  • Seite 11 B.1.4 Bremswiderstand ........................384 B.1.5 Netzdrossel ........................... 389 B.1.6 Ausgangsdrossel ........................395 B.1.7 Externer Netzfilter ......................... 399 B.1.8 Schirmanschlusssätze ......................405 B.1.9 Speicherkarte ........................410 B.1.10 RS485-Abschlusswiderstand ....................411 B.1.11 Fehlerstrom-Schutzschalter (FI) ................... 411 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 12 B.1.12 Adapter für DIN-Schienenmontage (nur FSAA, AB, AC, A und B) ........412 B.1.13 Migrations-Anbausatz für FSAA ... FSAD ................413 B.1.14 SINAMICS V20 Smart Access ..................... 415 B.1.15 E/A-Erweiterungsbaugruppe ....................418 B.1.16 Bedienerdokumentation ....................... 419 Ersatzteile – Austauschlüfter ....................419 Allgemeine Lizenzbedingungen ......................

  • Seite 13: Grundlegende Sicherheitshinweise

    Anforderungen zum Ansprechen der verwendeten Schutzeinrichtung entspricht. • Wenn bei einem Kurzschluss Leiter-Erde der erforderliche Kurzschluss-Strom zum Ansprechen der Schutzeinrichtung nicht erreicht wird, müssen Sie zusätzlich eine Fehlerstrom-Schutzeinrichtung (RCD) verwenden. Der erforderliche Kurzschluss-Strom kann insbesondere bei TT-Netzen zu gering sein. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 14 Elektrischer Schlag bei nicht aufgelegtem Leitungsschirm Durch kapazitive Überkopplung können lebensgefährliche Berührspannungen bei nicht aufgelegten Leitungsschirmen entstehen. • Legen Sie Leitungsschirme und nicht benutzte Adern von Leistungsleitungen (z. B. Bremsadern) mindestens einseitig auf geerdetes Gehäusepotenzial auf. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 15 Personen mit aktiven Implantaten in unmittelbarer Nähe eines Umrichters gefährdet. • Beurteilen Sie als Betreiber einer EMF emittierenden Anlage die individuelle Gefährdung von Personen mit aktiven Implantaten. • Beachten Sie die Angaben zur EMF-Emission in der Produktdokumentation. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 16 Menschen gefährden oder Sachschäden verursachen. • Wenn Sie den Komponenten näher als ca. 2 m kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. ACHTUNG Schädigung der Motorisolation durch zu hohe Spannungen Bei Betrieb an Netzen mit geerdetem Außenleiter oder im Falle eines Erdschlusses im IT-...
  • Seite 17 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Parametrierung vor unbefugtem Zugriff. • Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen, z. B. NOT- HALT oder NOT-AUS. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 18: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 19: Industrial Security

    Security finden Sie unter: Industrial Security (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 20: Restrisiken Von Antriebssystemen (Power Drive Systems)

    6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 21: Einführung

    Einführung Umrichtervarianten SINAMICS V20 bezeichnet eine Baureihe von Frequenzumrichtern zum Regeln der Drehzahl von Drehstrom-Asynchronmotoren. 400-V-Drehstromumrichter Die 400-V-Drehstromumrichter sind in den nachstehend aufgeführten Baugrößen verfügbar. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 22 60 A 52 A Diese Variante bezieht sich auf den Flat Plate-Umrichter mit einem Flat Plate-Kühlkörper. "HO" und "LO" stehen für hohe Überlast bzw. geringe Überlast. Sie können den HO/LO-Modus über die entsprechenden Parametereinstellungen wählen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 23 (mit einem Lüfter) 3,0 kW 32 A 13,6 A 6SL3210-5BB23-0UV0 6SL3210-5BB23-0AV0 Optionen und Ersatzteile Weitere Informationen zu den Optionen und Ersatzteilen finden Sie in den Anhängen "Optionen (Seite 371)" und "Ersatzteile – Austauschlüfter (Seite 419)". Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 24: Leistungsschild Des Umrichters

    Einführung 2.2 Leistungsschild des Umrichters Leistungsschild des Umrichters Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 25: Erläuterung Der Seriennummer (Beispiel)

    Einführung 2.2 Leistungsschild des Umrichters Erläuterung der Seriennummer (Beispiel) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 26 Einführung 2.2 Leistungsschild des Umrichters Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 27: Mechanische Installation

    Schutzart des Schaltschranks zulässig. Montageausrichtung und -abstand Der Umrichter muss in einem geschlossenen elektrischen Betriebsraum oder in einem Schaltschrank installiert werden. Montageausrichtung Der Umrichter muss senkrecht auf einer ebenen und nicht brennbaren Oberfläche installiert werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 28: Montage In Einem Schaltschrank

    ● DIN-Schienenmontage (Baugrößen AA, AB, AC, A und B) (Seite 34) Abmaße und Bohrbilder Maße (mm) Bohrbild (mm) Baugröße AA/AB Befestigungsmittel: 2 × Schraube/Mutter M4, Unterlegscheiben Tiefe von FSAB Anzugsdrehmoment: 1,8 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 29 Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße A Befestigungsmittel: 4 × Schraube/Mutter Höhe von Baugröße A mit Lüfter M4, Unterlegscheiben Tiefe des Flat Plate-Umrichters (nur für Variante mit 400 V/0,75 kW) Anzugsdrehmoment: 1,8 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 30 Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße C Befestigungsmittel: 4 × Schraube/Mutter M5, Unterlegscheiben Anzugsdrehmoment: 2,5 Nm ± 10 % Baugröße D Befestigungsmittel: 4 × Schraube/Mutter M5, Unterlegscheiben Anzugsdrehmoment: 2,5 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 31: Montage Eines Modells Sinamics V20 Flat Plate

    Anzugsdrehmoment: 2,5 Nm ± 10 % Montage eines Modells SINAMICS V20 Flat Plate Der SINAMICS V20 Flat Plate ist darauf ausgelegt, Ihnen mehr Flexibilität bei der Installation des Umrichters zu bieten. Es sind geeignete Maßnahmen zu ergreifen, um die ordnungsgemäße Entwärmung sicherzustellen, wofür ein zusätzlicher externer Kühlkörper außerhalb des elektrischen Gehäuses erforderlich sein kann.
  • Seite 32 Mechanische Installation 3.3 Montage eines Modells SINAMICS V20 Flat Plate Technische Daten Flat Plate-Variante Mittlere Ausgangsleistung 6SL3216-5BE17-5CV0 370 W 550 W 750 W Betriebstemperatur -10 °C bis 40 °C Max. Kühlkörperverlust 24 W 27 W 31 W Max. Steuerungsverlust *...

  • Seite 33: Push-Through-Montage (Baugrößen B

    Abmaße, Bohrbilder und Einbauöffnungen Maße (mm) Bohrbild und Einbauöffnung (mm) Baugröße B Befestigungsmittel: 4 × Schraube M4 Anzugsdrehmoment: 1,8 Nm ± 10 % Baugröße C Befestigungsmittel: 4 × Schraube M5 Anzugsdrehmoment: 2,5 Nm ± 10 % Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 34 Maße (mm) Bohrbild und Einbauöffnung (mm) Baugröße D Befestigungsmittel: 4 × Schraube M5 Anzugsdrehmoment: 2,5 Nm ± 10 % Baugröße E Befestigungsmittel: 4 × Schraube M5 Anzugsdrehmoment: 2,5 Nm ± 10 % Tiefe im Schaltschrank Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 35 Mechanische Installation 3.4 Push-Through-Montage (Baugrößen B ... E) Montage Hinweis Am unteren Bereich der Einbauöffnung befindet sich ein Ausschnitt, der es ermöglicht, den Lüfter ohne Ausbau des Umrichters von außen aus dem Schaltschrank zu entfernen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 36: Din-Schienenmontage (Baugrößen Aa, Ab, Ac, A Und B)

    Zur Installation und zum Ausbau des Umrichters können Sie einen Kreuz- oder Flachschlitzschraubendreher verwenden. Montage und Entfernen der Baugröße FSAA/FSAB/FSAC auf und von der DIN-Schiene Weitere Informationen finden Sie im Kapitel „Migrations-Anbausatz für FSAA ... FSAD (Seite 413)“. Montage der Baugröße FSA/FSAC auf der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 37: Entfernen Der Baugröße Fsa/Fsac Von Der Din-Schiene

    Mechanische Installation 3.5 DIN-Schienenmontage (Baugrößen AA, AB, AC, A und B) Entfernen der Baugröße FSA/FSAC von der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 38: Montage Der Baugröße Fsb Auf Der Din-Schiene

    Mechanische Installation 3.5 DIN-Schienenmontage (Baugrößen AA, AB, AC, A und B) Montage der Baugröße FSB auf der DIN-Schiene Entfernen der Baugröße FSB von der DIN-Schiene Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 39: Elektrische Installation

    Im Umrichtermodus tritt eine höhere Last an der Motorisolierung auf als im Netzbetrieb. Infolgedessen können Schäden an den Motorwicklungen auftreten. • Bitte beachten Sie die Hinweise im Systemhandbuch "Anforderungen an Fremdmotoren" Weitere Informationen finden Sie im Internet: Anforderungen an Fremdmotoren (https://support.industry.siemens.com/cs/ww/en/view/79690594/de) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 40: Typische Systemanschlüsse

    Elektrische Installation 4.1 Typische Systemanschlüsse Typische Systemanschlüsse Typische Systemanschlüsse Weitere Informationen über die zulässigen Ausführungen für diese Abzweigschutzeinrichtungen siehe Produktinformationen zu Schutzeinrichtungen für den Umrichter SINAMICS V20 (https://support.industry.siemens.com/cs/ww/de/ps/13208/man). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 41 Lebensgefahr durch hohe Kriechströme bei unterbrochenem Schutzleiter Die Umrichterbauteile führen einen hohen Kriechstrom über den Schutzleiter ab. Der Erdableitstrom des Umrichters SINAMICS V20 kann größer als 3,5 mA Wechselstrom sein. Bei unterbrochenem Schutzleiter kann das Berühren von stromführenden Bauteilen zum Tode oder zu schweren Verletzungen führen.

  • Seite 42: Schaltplan

    Der Widerstand des Potentiometers muss für jeden Analogeingang ≥ 4,7 kΩ betragen. Mit dem optionalen I/O Extension Module kann die Anzahl der E/A-Klemmen des V20 erweitert werden. Der Schaltplan des I/O Extension Module ist im folgenden Bild dargestellt: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 43 • Um die DI im V20 und auf dem I/O Extension Module als zwei separate DI-Gruppen zu nutzen, ist DI C des V20 nicht mit DI C des I/O Extension Module zu verbinden. Weitere Informationen zum Schaltplan finden Sie im Abschnitt „Festlegen von Verbindungsmakros (Seite 69)“. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 44: Klemmenbeschreibung

    Elektrische Installation 4.2 Klemmenbeschreibung Klemmenbeschreibung Klemmenanordnung Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 45 • Stellen Sie sicher, dass Sie maximal 30 m lange Signalleitungen an Digitaleingängen und 24-V-Stromversorgung verwenden. Hinweis Zum Abklemmen des integrierten EMV-Filters am FSE vom Massepotential kann mit einem Pozidriv- oder Schlitzschraubendreher die EMV-Schraube herausgedreht werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 46 < 7,5 > 25 1.0/8.9 2.2 ... 3.0 10 mm ≥ 5,2 < 12 2.4/21.2 4,0 mm (10) ≥ 5,2 < 12 2.4/21.2 Die Angaben in Klammern bezeichnen die entsprechenden AWG-Werte. Toleranz: ± 10% Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 47: Beschädigung Der Netzanschlussklemmen

    Störaussendungen. Die Spezifikationen für externe Netzfilter können Sie Abschnitt B.1.7 entnehmen. EMV-gerecht (RE/CE C1), erste Umgebung (öffentliche Netze). RE/CE C1 bezieht sich auf die EMV-gerechte Auslegung nach EN 61800-3, Kategorie C1 (Pegel entspricht EN 55011, Klasse B) für gestrahlte und leitungsgeführte Störaussendungen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 48: Stern-Dreieck-Schaltung Des Motors

    Genauigkeit des Strommodus: ± 1% Vollausschlag für den Temperaturbereich zwischen 20 °C und 30 °C Eingangsimpedanz: Spannungsmodus: > 30 K Strommodus: 235 R Auflösung: 12-Bit Drahtbrucherkennung: Schwellenwert 0 ⇒ 1 4,0 V (Verwendung als DI): Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 49 Öffnen: 7 ms ± 7 ms Schließen: 10 ms ± 9 ms * Das optionale I/O Extension Module stellt zusätzliche DIs und DOs bereit, für die die gleichen technischen Spezifikationen wie für diejenigen am Frequenzumrichter SINAMICS V20 gelten. WARNUNG Stromschlaggefahr Die von 1 bis 16 nummerierten Eingangs- und Ausgangsklemmen sind für...
  • Seite 50 Frequenzumrichters durch das I/O Extension Module Weitere Informationen zu diesen Optionsmodulen finden Sie in den Abschnitten "Parameterlader (Seite 371)", "Externes BOP und BOP-Schnittstellenmodul (Seite 376)Inbetriebnahme über das SINAMICS V20 Smart Access (Seite 145)" und "E/A- Erweiterungsbaugruppe (Seite 418)". Umrichter SINAMICS V20...

  • Seite 51: Einsatz Mehrerer Einphasiger Umrichter In Maschinen Und Anlagen

    WARNUNG Elektrischer Schlag durch Überlastung des PEN-Leiters In TN-C Netzen kann der PEN-Leiter durch die Belastung mit Oberschwingungsströmen in seiner Schutzfunktion beeinträchtigt werden. • Berücksichtigen Sie die Oberschwingungsströme bei der Dimensionierung des PEN- Leiters. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 52: Emv-Konforme Installation

    Es ist streng verboten, motorseitig Netztrennungen vorzunehmen, wenn der Umrichter läuft und der Ausgangsstrom nicht gleich Null ist. Hinweis Kabelanschluss Die Steuerungskabel soweit wie möglich von den Stromkabeln trennen. Verbindungskabel von rotierenden mechanischen Teilen fernhalten. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 53: Emv-Konforme Installation Von Optionen Für Externe Netzfilter

    Ferritkern des Typs "K3 NF-110-A(N)GY0" oder gleichwertig an der Motorleitung außerhalb der Gewindebohrung des Gehäuses anbringen; 2 × Ferritkerne des Typs "K3 NF-110- A(N)GY0" oder gleichwertig an der Motorleitung in der Nähe des Motors anbringen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 54 Um die Schutzvorschriften für gestrahlte und leitungsgeführte Störaussendungen der Klasse A zu erfüllen, 1 × Ferritkern des Typs "TDG TPW33" oder gleichwertig in der Nähe der Hauptklemmen des Umrichters anbringen. Schirmungsmethode Die folgende Darstellung zeigt ein Beispiel mit und ohne Schirmblech. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 55: Emv-Konforme Schaltschrankausführung

    ● Leitungen verschiedener Zonen sind zu trennen und dürfen nicht in gemeinsamen Kabelbäumen oder Kabelkanälen verlegt werden. ● Alle Kommunikations- (z. B. RS485) und Signalleitungen, die den Schaltschrank verlassen, müssen geschirmt ausgeführt werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 56 Elektrische Installation 4.5 EMV-konforme Schaltschrankausführung Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 57: Inbetriebnahme Über Das Integrierte Bop

    Während des Betriebs und kurze Zeit nach dem Ausschalten der Spannungsversorgung des Umrichters können die gekennzeichneten Oberflächen des Geräts eine hohe Temperatur erreichen. Direkter Kontakt mit diesen Oberflächen ist zu vermeiden. Das integrierte Basic Operator Panel (BOP) 5.1.1 Einführung in das integrierte BOP Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 58: Funktion Der Tasten

    Ruft den Bearbeitungsmodus auf oder wechselt zur nächsten Ziffer. • Löscht Störungen. • Ruft wieder die Anzeige der Störungscodes auf • Lang drücken (> 2 s) Schnelle Bearbeitung von Parameternummern oder -werten. • Greift auf Daten mit Störungsinformationen zu • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 59: Statussymbole Am Umrichter

    Der Umrichter kann unerwartet angesteuert werden (z. B. im Frostschutzbetrieb). Der Motor dreht sich in umgekehrter Richtung. Der Umrichter befindet sich in der Betriebsart HAND. (Blinken): Der Umrichter befindet sich in der Betriebsart TIPPEN. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 60: Menüstruktur Des Umrichters

    Dieses Menü wird nur beim ersten Einschalten oder nach einem Reset auf die Werkseinstellungen angezeigt. Hauptmenü Anzeigemenü Grundlegende Überwachungsansicht wichtiger Parameter wie z. B. (Standardanzeige) Frequenz, Spannung, Strom oder Zwischenkreisspannung. Setup-Menü Parameterzugriff für die Grundinbetriebnahme des Umrichters. Parametermenü Zugriff auf alle verfügbaren Umrichterparameter. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 61: Anzeigen Des Umrichterzustands

    Parameters im Anzeigemenü an. Weitere Informationen zur Bearbeitung von Parametern finden Sie im Abschnitt "Bearbeiten von Parametern (Seite 60)". • Weitere Informationen zur Struktur des Anzeigemenüs mit aktiven Fehlern finden Sie im Abschnitt „Störungen (Seite 345)“. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 62: Bearbeiten Von Parametern

    Sekunden drücken. ● Zum schnellen Erhöhen oder Reduzieren von Parameternummern, Parameterindizes oder Parameterwerten, oder für mehr als zwei Sekunden drücken. ● Zum Bestätigen der Einstellung drücken. ● Zum Verwerfen der Einstellung drücken. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 63 Bearbeitung beendet, ohne dass das bearbeitete Element geändert wird. ● Wenn bei einer Ziffer die Taste gedrückt wird und links davon keine weiteren Ziffern vorhanden sind, wird der Wert gespeichert. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 64 Beispiel 1: Beispiel 2: Beispiel 3: Bearbeiten von Parameternummern Bearbeiten von Parameterindizes Bearbeiten von Parameterwerten Wenn es sich bei dem Parameter um ein Feld handelt, müssen die Indizes wie im Folgenden dargestellt bearbeitet werden: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 65: Bildschirmanzeigen

    Schreibbarer Parameter "rxxxx" Schreibgeschützter Parameter "inxxx" Indizierter Parameter Hexadezimalzahl Parameterwert im Hexadezimalformat "bxx x" Parameterwert im Bitformat "Fxxx" Störcode "Axxx" Störcode "Cnxxx" Einstellbares Verbindungsmakro "-Cnxxx" Aktuell ausgewähltes Verbindungsmakro "APxxx" Einstellbares Anwendungsmakro "-APxxx" Aktuell ausgewähltes Anwendungsmakro Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 66: Led-Zustände

    0 bis 9 "?" 5.1.6 LED-Zustände Der SINAMICS V20 verfügt über eine einzelne LED für Zustandsangaben. Die LED kann orange, grün oder rot angezeigt werden. Bei mehreren Umrichterzuständen werden diese von der LED in der folgenden Reihenfolge angezeigt: ● Klonen von Parametern ●...

  • Seite 67: Tests Vor Dem Einschalten

    Motorbemessungsleistung P0307) in [kW] oder [HP] ausgedrückt werden. Parameter Wert Beschreibung P0100 Motorgrundfrequenz von 50 Hz (Standard) → Europa [kW] Die Motorgrundfrequenz ist 60 Hz → USA / Kanada [HP] Die Motorgrundfrequenz ist 60 Hz → USA / Kanada [kW] Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 68: Starten Des Motors Für Einen Testlauf

    Richtet Makros ein, die für Standardverkabelungsarten erforderlich sind. Auswahl von Anwendungsmakros Richtet Makros ein, die für bestimmte allgemeine Anwendungen erforderlich sind. Auswahl allgemeiner Parameter Legt Parameter fest, die zur Optimierung des Betriebsverhaltens des Umrichters erforderlich sind. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 69: Festlegen Der Motordaten

    5.5.1.2 Festlegen der Motordaten Funktionen Dieses Menü ermöglicht das einfache Festlegen der Motornenndaten auf dem Typenschild. Textmenü Wenn Sie P8553 auf 1 festlegen, werden die Parameternummern in diesem Menü durch einen kurzen Text ersetzt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 70 Einstellung 0 bewirkt die interne Berechnung des Wertes. (M EFF) P0310[0] ● Motornennfrequenz [Hz] (M FREQ) P0311[0] ● Motornenndrehzahl [1/min] (M RPM) P1900 Auswahl Motordatenidentifikation = 0: Deaktiviert = 2: Identifizierung aller Parameter im Stillstand (MOT ID) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 71: Festlegen Von Verbindungsmakros

    Analogeingang und Festfrequenz darauf hin, dass es sich um Cn006 Externe Tastenregelung das aktuell ausgewählte Cn007 Externe Drucktaster mit Analogsollwert Makro handelt. Cn008 PID-Regelung mit Analogeingangsreferenz Cn009 PID-Regelung mit Festwertreferenz Cn010 USS-Regelung Cn011 MODBUS RTU-Regelung Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 72: Verbindungsmakro Cn001 - Bop Als Einzige Regelungsquelle

    BOP-MOP P0731[0] BI: Funktion des Digitalausgangs 1 52.3 52.2 Umrichter in Betrieb P0732[0] BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv P0771[0] CI: Analogausgang Istfrequenz P0810[0] BI: CDS Bit 0 (HAND/AUTO) Betriebsart HAND Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 73: Verbindungsmakro Cn002 - Regelung Über Die Klemmen (Pnp/Npn)

    Klemme als Befehlsquelle P1000[0] Auswahl der Frequenz Analogsollwert 1 P0701[0] Funktion des Digitaleingangs 1 EIN/AUS P0702[0] Funktion des Digitaleingangs 2 Rückwärts P0703[0] Funktion des Digitaleingangs 3 Fehlerquittierung P0704[0] Funktion des Digitaleingangs 4 TIPPEN vorwärts Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 74: Einstellungen Von Verbindungsmakros

    Festfrequenz 2 Drehzahl mittel P1003[0] Festfrequenz 3 Drehzahl hoch P0771[0] CI: Analogausgang Istfrequenz P0731[0] BI: Funktion des Digitalausgangs 1 52.3 52.2 Umrichter in Betrieb P0732[0] BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 75: Verbindungsmakro Cn004 - Festdrehzahlen In Der Binären Betriebsart

    722.5 722.2 P1023[0] BI: Festfrequenzauswahl, Bit 3 722.6 722.3 P0771[0] CI: Analogausgang Istfrequenz P0731[0] BI: Funktion des Digitalausgangs 1 52.3 52.2 Umrichter in Betrieb P0732[0] BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 76: Verbindungsmakro Cn005 - Analogeingang Und Festfrequenz

    Festdrehzahl Bit 0 P0703[0] Funktion des Digitaleingangs 3 Festdrehzahl Bit 1 P0704[0] Funktion des Digitaleingangs 4 Fehlerquittierung P1016[0] Betriebsart Festfrequenz Betriebsart "Direktauswahl" P1020[0] BI: Festfrequenzauswahl, Bit 0 722.3 722.1 P1021[0] BI: Festfrequenzauswahl, Bit 1 722.4 722.2 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 77: Verbindungsmakro Cn006 - Externe Tastenregelung

    BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv P1040[0] Sollwert des MOP Anfangsfrequenz P1047[0] MOP-Hochlaufzeit des Hochlaufgebers Hochlaufzeit von Null bis zur Maximalfrequenz P1048[0] MOP-Rücklaufzeit des Hochlaufgebers Rücklaufzeit von der Maximalfrequenz bis Null Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 78: Verbindungsmakro Cn007 - Externe Tasten Mit Analogregelung

    P0727[0] Auswahl Zweileiter-/Dreileitertechnik Dreileitertechnik STOP + Vorwärtsimpuls + Rückwärtsimpuls P0771[0] CI: Analogausgang Istfrequenz P0731[0] BI: Funktion des Digitalausgangs 1 52.3 52.2 Umrichter in Betrieb P0732[0] BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 79: Verbindungsmakro Cn008 - Pid-Regelung Mit Analogreferenz

    Typ des Analogeingangs AI2, 0 mA bis 20 mA P0771[0] CI: Analogausgang Istfrequenz P0731[0] BI: Funktion des Digitalausgangs 1 52.3 52.2 Umrichter in Betrieb P0732[0] BI: Funktion des Digitalausgangs 2 52.7 52.3 Umrichterfehler aktiv Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 80: Verbindungsmakro Cn009 - Pid-Regelung Mit Festwertreferenz

    BI: Auswahl PID-Festsollwert, Bit 1 722.4 722.2 BICO-Verbindung DI3 P2222[0] BI: Auswahl PID-Festsollwert, Bit 2 722.5 722.3 BICO-Verbindung DI4 P2253[0] CI: PID-Sollwert 2224 PID-Sollwert = Festwert P2264[0] CI: PID-Rückführung 755.0 755.1 PID-Rückführung = AI2 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 81: Verbindungsmakro Cn010 - Uss-Regelung

    Standard stellung für Cn011 P0700[0] Auswahl der Befehlsquelle RS485 als Befehlsquelle P1000[0] Auswahl der Frequenz RS485 als Drehzahlsollwert P2023[0] Auswahl RS485-Protokoll MODBUS RTU-Protokoll P2010[0] USS/MODBUS-Baudrate Baudrate 9600 Bit/s P2021[0] MODBUS-Adresse MODBUS-Adresse für den Umrichter Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 82: Festlegen Der Anwendungsmakros

    Anwendungsmakro Beschreibung Anzeigebeispiel AP000 Standardeinstellung ab Werk. Bewirkt keine Parameteränderungen. AP010 Einfache Pumpenanwendungen AP020 Einfache Lüfteranwendungen AP021 Kompressoranwendungen AP030 Bandförderanwendungen Das Minuszeichen deutet darauf hin, dass es sich um das aktuell ausgewählte Makro handelt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 83: Anwendungsmakro Ap010 - Einfache Pumpenanwendungen

    Motor bis zum Sollwert hochläuft. P1210[0] Wiedereinschaltautomatik Wiederanlauf nach Netzausfall P1080[0] Minimalfrequenz Ein Umrichter, der mit einer niedrigeren Drehzahl läuft, ist gesperrt. P1120[0] Hochlaufzeit Hochlaufzeit von Null bis zur Maximalfrequenz P1121[0] Rücklaufzeit Rücklaufzeit von der Maximalfrequenz bis Null Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 84: Festlegen Allgemeiner Parameter

    Text ersetzt. Festlegen der Parameter Parameter Zugriffsstu Funktion Textmenü Parameter Zugriffsstu Funktion Textmenü (wenn P8553 (wenn P8553 = 1) = 1) P1080[0] Minimalfrequenz P1001[0] Festsollwert 1 Motor Frequenz (MIN F) (FIX F1) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 85: Grundinbetriebnahme Über Das Parametermenü

    Diese Methode bietet ein einfacheres Verfahren, um die Grundinbetriebnahme mit einem Teil der Motordaten durchzuführen. Anstatt alle Daten einzugeben, geben Sie nur die Motorbemessungsleistung (P0301, in kW) ein. Der Umrichter schätzt daraufhin die restlichen Motordaten einschließlich P0304, P0305, P0307, P0308, P0310 und P0311. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 86 5.5 Grundinbetriebnahme Beschränkungen für die geschätzte Grundinbetriebnahme: – Diese Funktionalität wird bei der Bemessungsversorgungsspannung empfohlen. – Diese Funktionalität wurde für die Daten der Siemens-Motoren 1LE0001, 1TL0001, 1LE1 und 1LA7 entwickelt. Sie ergibt jedoch möglicherweise auch adäquate Näherungswerte für andere Motortypen.
  • Seite 87 Dieser Parameter legt die Stromgrenze für die Motorüberlast in Relation zu P0305 (Motornennstrom) fest. P0700[0] P0700[0] Auswahl der Befehlsquelle = 0: Standardeinstellung ab Werk = 1: Operator Panel (Rücksetzen auf Werkseinstellung) = 2: Anschluss = 5: USS/MODBUS an RS485 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 88 = 3: U/f mit programmierbarer Kennlinie = 4: U/f mit linearer Kennlinie und Economy-Modus = 5: U/f für Textilanwendungen = 6: U/f mit FCC für Textilanwendungen = 7: U/f mit quadratischer Kennlinie und Economy-Modus =19: U/f-Steuerung mit unabhängigem Spannungssollwert Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 89: Inbetriebnahme Von Funktionen

    = 2: Identifizierung aller Parameter im Stillstand Inbetriebnahme von Funktionen 5.6.1 Übersicht der Umrichterfunktionen Die nachfolgende Liste gibt einen Überblick über die von SINAMICS V20 unterstützten Hauptfunktionen. Eine detaillierte Beschreibung der einzelnen Parameter finden Sie im Kapitel "Parameterliste (Seite 199)". ● Zweileiter/Dreileiter-Regelung (P0727) ●...
  • Seite 90 Bremse und dynamische Bremse) (P1215 bis P1237) ● Anzeigeskalierung Motorfrequenz (P0511, r0512) ● Motorschutz mit Kaltleitertemperaturfühler (Seite 121) (P610) ● Kaskadenregelung (Seite 132) (P2370 bis P2380) ● Auswahl des MOP-Modus (motorisierter Potentiometer) (P1031 bis r1050) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 91: Inbetriebnahme Von Grundfunktionen

    Umrichter flexibel auf die erwähnten Anforderungen reagieren. Beachten Sie, dass nach dem Aufruf eines AUS2/AUS3-Befehls die Einschaltsperre des Umrichters aktiv ist. Zum erneuten Einschalten des Motors benötigen Sie ein Signal "low → high" des Einschaltbefehls (ON). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 92 AUS2 (höchste Priorität) – AUS3 – AUS1. • AUS1 kann mit der Gleichstrombremsung oder der Compound-Bremsung kombiniert werden. • Ist die Motorhaltebremse MHB (P1215) aktiviert, dann werden bei einem AUS1-Befehl P2167 und P2168 nicht berücksichtigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 93 Befehlsquelle festgelegt wird (z. B. Klemme als Befehlsquelle → P0700 = 2 und AUS2 wird über Digitaleingang 2 → P0702 = 3 ausgewählt). • AUS2 ist im Zustand "low" aktiv. • Wenn verschiedene AUS-Befehle gleichzeitig ausgewählt werden, gilt folgende Priorität: AUS2 (höchste Priorität) – AUS3 – AUS1. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 94: Betrieb Des Umrichters Im Tipp-Modus

    TIPP-Frequenz (P1058). Beim Loslassen der Taste RUN hält der Motor an. Bei Verwendung der Digitaleingänge als TIPP-Befehlsquelle wird die TIPP-Frequenz über P1058 für TIPPEN rechts und P1059 für TIPPEN links festgelegt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 95 Dieser Parameter bestimmt die Hochlaufzeit, die verwendet wird, solange der Tippbetrieb aktiv ist. Bereich: 0,00 bis 650,00 (Werkseinstellung: 10,00) P1061[0...2] TIPP-Rücklaufzeit [s] Dieser Parameter bestimmt die Rücklaufzeit, die verwendet wird, solange der Tippbetrieb aktiv ist. Bereich: 0,00 bis 650,00 (Werkseinstellung: 10,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 96: Festlegen Der Spannungsanhebung

    Dieser Parameter bestimmt die Anhebung in Relation zu P0305 (Motornennstrom) bei Anhebung [%] linearen und quadratischen U/f-Kennlinien. Bereich: 0,0 bis 250,0 (Werkseinstellung: 50,0) Die Spannungsanhebung ist über den gesamten Frequenzbereich wirksam, wobei der Wert bei hohen Frequenzen kontinuierlich abnimmt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 97 Hochlaufgeberausgang das erste Mal den Sollwert erreicht bzw. • der Sollwert auf einen Wert unterhalb des gegenwärtigen Hochlaufgeberausgangs • vermindert wird Bereich: 0,0 bis 250,0 (Werkseinstellung: 0,0) Die Spannungsanhebung ist nur bei erstmaligem Beschleunigen (vom Stillstand) wirksam. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 98: Einstellen Des Pid-Reglers

    = 1: PID als Abgleichquelle P2253[0...2] CI: PID-Sollwert Dieser Parameter bestimmt die Sollwertquelle für die Eingabe des PID-Sollwerts. Mögliche Quellen: 755[0] (Analogeingang 1), 2018.1 (USS PZD 2), 2224 (Istwert PID-Festsollwert), 2250 (Sollwertausgabe des PID-MOP) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 99 = 3: PID-Selbstoptimierung wie 2, wenig oder kein Überschwingen (O/S) = 4: PID-Selbstoptimierung nur PI, viertel-gedämpfte Antwort P2354 Dauer der Zeitüberschreitung PID-Abgleich Bereich: 60 bis 65000 (Werkseinstellung: 240) P2355 Verschiebung PID-Abgleich [%] Bereich: 0,00 bis 20,00 (Werkseinstellung: 5,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 100: Festlegen Der Bremsfunktion

    Ständerwicklung ein Gleichstrom eingeprägt, der bei einem Asynchronmotor ein erhebliches Bremsmoment erzeugt. Die Gleichstrombremsung wird wie folgt ausgewählt: ● Ablauf 1: Auswahl nach AUS1 oder AUS3 (die Gleichstrombremse wird über P1233 frei gegeben) ● Ablauf 2: direkte Auswahl mit dem BICO-Parameter P1230 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 101 4. Die Umrichterimpulse werden für die Dauer der Entmagnetisierungszeit in P0347 gesperrt. 5. Danach wird der gewünschte Bremsstrom (P1232) für die gewählte Bremsdauer (P1233) eingeprägt. Dieser Zustand wird durch das Signal r0053, Bit 00 angezeigt. Nach Ablauf der Bremszeit werden die Umrichterimpulse gesperrt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 102: Parametereinstellungen

    Anfangsfrequenz Gleichstrombremsung [Hz] Bereich: 0,00 bis 550,00 (Werkseinstellung: 550,00) P0347[0...2] Entmagnetisierungsdau Dieser Parameter bestimmt die zulässige Dauer nach dem AUS2/Fehlerzustand, er [s] bevor eine erneute Impulsaktivierung möglich ist. Bereich: 0,000 bis 20,000 (Werkseinstellung: 1,000) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 103: Compound-Bremsung

    Zwischenkreis zurückspeist). Effektives Bremsen ohne Einsatz zusätzlicher Komponenten lässt sich durch Optimierung der Rücklaufzeit (P1121 für AUS1 oder Abbremsen von f1 auf f2, P1135 für AUS3) und durch Einsatz der Compound- Bremsung P1236 erzielen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 104: Überhitzung Des Motors

    Bremswiderstand regeln kann. Der Umrichter oder das externe Widerstandsbremsmodul regeln die Widerstandsbremsung abhängig von der Zwischenkreisspannung. Im Gegensatz zu der Gleichstrom- und der Compound-Bremsung erfordert diese Technik, dass ein externer Bremswiderstand eingebaut wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 105 Die durchschnittliche Leistung des Widerstandsbremsmoduls darf die Leistung des Bremswiderstands nicht überschreiten. Lastspiel cycle 12,0 228,0 240,0 0,05 10 % 12,6 114,0 126,6 0,10 20 % 14,2 57,0 71,2 0,20 50 % 22,8 22,8 45,6 0,50 100 % unendlich unendlich 1,00 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 106: Motorhaltebremse

    Bremswiderstands besteht die Gefahr eines Brands und einer schwerwiegenden Beschädigung des zugehörigen Umrichters. Motorhaltebremse Durch die Motorhaltebremse wird unerwünschtes Drehen des Motors bei abgeschalteter Spannungsversorgung des Umrichters vermieden. Der Umrichter verfügt über eine interne Logik zur Regelung der Motorhaltebremse. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 107 Inbetriebnahme über das integrierte BOP 5.6 Inbetriebnahme von Funktionen Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 108: Anschließen Der Motorhaltebremse

    B. schwebende Lasten bei Krananwendungen) nur dann eine Inbetriebnahme erfolgen, wenn die Last gesichert wurde. Es ist nicht zulässig, die Motorhaltebremse als Betriebsbremse zu verwenden, da die Haltebremse in der Regel nur für eine begrenzte Anzahl an Notbremsungen konzipiert ist. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 109: Festlegen Der Hochlaufzeit

    Dieser Parameter legt den Skalierungsfaktor für die Hochlaufzeit fest. die Hochlaufzeit Bereich: 1,00 bis 10,00 (Werkseinstellung: 1,00) P1139 Skalierungsfaktor für Dieser Parameter legt den Skalierungsfaktor für die Rücklaufzeit fest. die Rücklaufzeit Bereich: 1,00 bis 10,00 (Werkseinstellung: 1,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 110: Einstellen Der Hochlauf-/Rücklaufverrundungszeit

    Dieser Parameter bestimmt die Verrundungszeit zu Beginn des Rücklaufverrundungszeit [s] Herunterfahrens. Bereich: 0,00 bis 40,00 (Werkseinstellung: 0,00) P1133[0...2] Abschließende Dieser Parameter bestimmt die Verrundungszeit am Ende des Rücklaufverrundungszeit [s] Herunterfahrens. Bereich: 0,00 bis 40,00 (Werkseinstellung: 0,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 111: Einstellen Des Imax-Reglers

    Ausgangsstrom zu hoch ist. Der Imax-Regler verringert den Umrichterstrom, wenn der Ausgangsstrom den in r0067 festgelegten Grenzwert für den maximalen Ausgangsstrom überschreitet. Dazu verringert der Regler die Ausgangsfrequenz oder die Ausgangsspannung des Umrichters. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 112: Einstellen Des Vdc-Reglers

    Wenn die Rücklaufzeit zu kurz ist, zeigt der Umrichter möglicherweise den Alarm A911 an, der darauf hinweist, dass die Zwischenkreisspannung zu hoch ist. Der Vdc-Regler regelt die Zwischenkreisspannung dynamisch, um bei Systemen mit hohem Trägheitsmoment Überspannungsabschaltungen zu verhindern. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 113 (Vdc-Regler deaktiviert), wenn ein Bremswiderstand verwendet wird. P0210 Versorgungsspannung [V] Dieser Parameter bestimmt die Versorgungsspannung. Der Standardwert hängt von der Art des Umrichters ab. Bereich: 380 bis 480 (für 400-V-Drehstromumrichter) • 200 bis 240 (für 230 V-Wechselstromumrichter) • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 114: Einrichten Der Lastmomentüberwachung

    P2189[0...2] Oberer Drehmoment-Schwellenwert 3 [Nm] Bereich: 0,0 bis 99999,0 (Werkseinstellung: Wert in r0333) P2190[0...2] Unterer Drehmoment-Schwellenwert 3 [Nm] Bereich: 0,0 bis 99999,0 (Werkseinstellung: 0,0) P2192[0...2] Verzögerungszeit für Lastüberwachung [s] Bereich: 0 bis 65 (Werkseinstellung: 10) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 115: Inbetriebnahme Erweiterter Funktionen

    Bereich: 0,0 bis 200,0 (Werkseinstellung: 150.0) P3356[0...2] Anhebungszeit Dieser Parameter bestimmt, wie lange eine zusätzliche Anhebung angewendet wird, Einfachimpulsmodus wenn die Ausgabefrequenz bei dem in P3354 festgelegten Wert gehalten wird. Bereich: 0,0 bis 20,0 (Werkseinstellung: 5.0) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 116 ● Beibehaltung des in P3355 festgelegten Anhebungsniveaus für die in P3356 festgelegte Dauer. ● Rückfahren des Anhebungsniveaus auf das in P1310, P1311 und P1312 festgelegte Niveau. ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 117: Starten Des Motors Im Drehmoment-Mehrfachimpulsmodus

    Einfachimpulsfrequenz für die in P3356 festgelegte Dauer erreicht wurde. Bereich: 0,0 bis 200,0 (Werkseinstellung: 150.0) P3358[0...2] Anzahl der Dieser Parameter bestimmt, wie viele Male das Anhebungsniveau des Impulszyklen Mehrfachimpulsmodus angewendet wird. Bereich: 1 bis 10 (Werkseinstellung: 5) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 118: Beschreibung

    ● Hochfahren mit dem in P1310, P1311 und P1312 festgelegten Anhebungsniveau bis auf die in P3354 festgelegte Frequenz. ● Rückfahren des Anhebungsniveaus auf das in P1310, P1311 und P1312 festgelegte Niveau. ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 119: Starten Des Motors Im Deblockierungsmodus

    Beseitigung der Blockierung unterstützt. Bereich: 0 bis 1 (Werkseinstellung: 0) P3364[0...2] Anzahl der Dieser Parameter bestimmt, wie oft der Zyklus der Gegendrehrichtung zum Deblockierungszyklen Zwecke der Deblockierung wiederholt wird. Bereich: 1 bis 10 (Werkseinstellung: 1) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 120 – Rücklauf auf 0 Hz in normaler Rücklaufzeit wie in P1121 festgelegt – Je nach P3363 Hochfahren bis zu oder Direktstart ab der in P3361 festgelegten Frequenz in Gegendrehrichtung bis zum Sollwert ● Rückkehr zum "normalen" Sollwert. Ermöglicht das Hochfahren gemäß P1120. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 121: Betrieb Des Umrichters Im Economy-Modus

    Dieser Parameter zeigt den berechneten Faktor für den Economy-Modus an (im Modus [%] Bereich 80 bis 120 %), der auf die angeforderte Ausgangsspannung angewendet wird. Ist dieser Wert zu niedrig, kann das System instabil werden. Funktionsdiagramm Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 122: Einstellen Des Ul508C/Ul61800-5-1-Konformen Motor-Übertemperaturschutzes

    Bei den Einstellungen 4 bis 6 wird die (zum Zeitpunkt der Abschaltung gespeicherte) Motortemperatur bei der Einschaltung abgerufen: = 4: Nur Warnung = 5: Warnung mit Imax-Regelung (Verringerung des Motorstroms) und Abschaltung (F11) = 6: Warnung und Abschaltung (F11) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 123: Motorschutz Mit Kaltleitertemperaturfühler

    Sie müssen den Kaltleitertemperaturfühler an den Motor und anschließend wie nachfolgend gezeigt an die Steuerklemmen des Umrichters anschließen: Hinweis Zur Aktivierung der Abschaltfunktion müssen Sie einen der Digitaleingänge mit DI1 (P0701), DI2 (P0702), DI3 (P0703) oder DI4 (P0704) auf 29 (externe Auslösung) einstellen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 124: Leitungslängen

    Bei den Einstellungen 4 bis 6 wird die (zum Zeitpunkt der Abschaltung gespeicherte) Motortemperatur bei der Einschaltung abgerufen: = 4: Nur Warnung = 5: Warnung mit Imax-Regelung (Verringerung des Motorstroms) und Abschaltung (F11) = 6: Warnung und Abschaltung (F11) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 125: Festlegung Der Freien Funktionsbausteine (Ffbs)

    Dieser Parameter bestimmt die Quelle des Digitalausgangs 1. = r2811.0: LED mit Hilfe von AND (DI2, DI3) einschalten Weitere Informationen zu FFBs und den zusätzlichen Einstellungen einzelner Parameter finden Sie im Kapitel "Parameterliste (Seite 199)". Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 126: Einstellen Der Funktion "Fangen

    Ausgangsfrequenz während des Fangens ändert, um sich mit dem drehenden Motor zu synchronisieren. Bereich: 10 bis 500 (Werkseinstellung: 100) Hinweis: Ein höherer Wert hat eine flachere Steigung und somit eine längere Suchzeit zur Folge. Ein niedrigerer Wert hat den gegenteiligen Effekt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 127: Einstellen Der Funktion "Wiedereinschaltautomatik

    Dieser Parameter hat eine der folgenden Funktionen: ntervall Festlegung des Wiederanlaufintervalls, wenn P1210 = 8 • Festlegung der Gesamtzeit für Wiederanlaufversuche, wenn P1210 = 9 oder P1210 = 10 • Bereich: 0 bis 1000 (Werkseinstellung: 30) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 128: Betrieb Des Umrichters Im Frostschutzmodus

    Die Ausgabe eines AUS-Befehls bei aktiviertem Schutz hält den Motor an. • P3853[0...2] Frostschut Dieser Parameter bestimmt die Frequenz, die bei aktivem Frostschutz auf den Motor zfrequenz angewendet wird. [Hz] Bereich: 0,00 bis 550,00 (Werkseinstellung: 5,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 129: Betrieb Des Umrichters Im Kondensationsschutzmodus

    Die Ausgabe eines AUS-Befehls bei aktiviertem Schutz hält den Motor an. • P3854[0...2] Strom Dieser Parameter bestimmt den Gleichstrom (als Prozentsatz des nominalen Stroms), der Kondensation bei aktiviertem Kondensationsschutz auf den Motor angewendet wird. sschutz [%] Bereich: 0 bis 250 (Werkseinstellung: 100) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 130: Betrieb Des Umrichters Im Energiesparmodus

    ● Frequenz-Energiesparmodus: Wenn die Frequenznachfrage unter die Minimalfrequenz (P1080) fällt, wird die Ausschaltverzögerung (P2366) gestartet. Nach Ablauf der Ausschaltverzögerung wird der Frequenzumrichter heruntergefahren und geht in den Energiesparmodus. Vor dem erneuten Starten muss der Frequenzumrichter die Einschaltverzögerung (P2367) durchlaufen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 131 Sollwert für den Energiesparmodus (P2390) fällt, wird die Zeitschaltung für den PID- Energiesparmodus (P2391) gestartet. Nach Ablauf der Zeitschaltung wird der Frequenzumrichter heruntergefahren und geht in den Energiesparmodus. Der Frequenzumrichter startet wieder, sobald der Sollwert für den Neustart im PID- Energiesparmodus (P2392) erreicht ist. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 132 Einstellung der Mindestfrequenz, bei der der Motor unabhängig vom Frequenzsollwert [Hz] läuft. Der hier eingestellte Wert gilt für die Drehung sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn. Bereich: 0,00 bis 550,00 (Werkseinstellung: 0,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 133: Einstellen Des Wobbelgenerators

    Anteil der aktuellen Ausgabe des Hochlaufgebers (HLG). Bereich: 0,000 bis 0,200 (Werkseinstellung: 0.000) P2947 Dekrementschritt Dieser Parameter bestimmt den Wert für den Dekrementschritt am Ende einer positiven Wobbelsignal Signalperiode. Bereich: 0,000 bis 1,000 (Werkseinstellung: 0.000) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 134: Betrieb Des Umrichters Im Motor-Staging-Modus

    Umrichter geregelten Pumpe und bis zu zwei weiteren Pumpen/Lüftern, die von Kontaktgebern oder Motorstartern geregelt werden. Die Kontaktgeber oder Motorstarter werden über Digitalausgänge des Umrichters geregelt. Das folgende Diagramm zeigt ein typisches Pumpensystem. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 135 Inbetriebnahme über das integrierte BOP 5.6 Inbetriebnahme von Funktionen Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 136 Dieser Parameter zeigt die Laufzeit externer Motoren in Stunden. Motor- Index: Staging [h] [0]: Motor 1 – Laufzeit in Stunden [1]: Motor 2 – Laufzeit in Stunden [2]: Nicht verwendet Bereich: 0,0 bis 4294967295 (Werkseinstellung: 0,0) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 137: Betrieb Des Umrichters Im Kavitationsschutzmodus

    Durchfluss oder Druck im Rohrleitungssystem. Der Kavitationsschutz erzeugt eine Störung/Warnung, wenn Kavitationsbedingungen als gegeben betrachtet werden. Wenn der Umrichter kein Rückmeldesignal vom Pumpenwandler erhält, löst er eine Abschaltung aus, um Kavitationsschäden zu verhindern. Diese Funktion spart Instandhaltungsaufwand und verlängert die Lebensdauer. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 138: Festlegen Benutzerdefinierter Standardparameter

    Zustand bzw., falls ein solcher nicht konfiguriert ist, wurden die Werkseinstellungen wieder übernommen. 2. Legen Sie die für den Umrichter gewünschten Parameter fest. 3. Durch Festlegung von P0971 auf 21 wird der aktuelle Zustand als benutzerdefiniert gespeichert. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 139: Festlegen Des Betriebs Mit Zweifacher Laufrate

    Rücklaufen möglicherweise zu Beschädigungen führt. Die Funktion gestaltet sich wie folgt: Hochlauf: ● Der Umrichter beginnt mit dem Hochlauf gemäß der in P1120 festgelegten Rampenzeit. ● Wenn "f_act > P2157" ist, wird zur Rampenzeit in P1060 gewechselt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 140 Frequenz mit Schwellenwerten. Bereich: 0,00 bis 550,00 (Werkseinstellung: 30,00) P2159[0...2] Frequenzschwe Dieser Parameter bestimmt den Schwellenwert 3 für den Vergleich der Drehzahl oder lle f_3 [Hz] Frequenz mit Schwellenwerten. Bereich: 0,00 bis 550,00 (Werkseinstellung: 30,00) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 141: Einstellen Der Funktion "Gleichstromkopplung

    5.6 Inbetriebnahme von Funktionen 5.6.3.18 Einstellen der Funktion "Gleichstromkopplung" Funktionen Der Umrichter SINAMICS V20 bietet die Möglichkeit, zwei Umrichter gleicher Baugröße mit Hilfe der Zwischenkreisverbindungen elektrisch zu koppeln. Die Hauptvorteile dieser Verbindung sind: ● Senkung von Energiekosten durch Verwendung der generatorischen Energie eines Umrichters als Antriebsenergie im zweiten Umrichter.

  • Seite 142: Grenzen Und Einschränkungen

    Zerstörung des Umrichters führen. VORSICHT Sicherheitsbewusstsein Die gekoppelten Umrichter SINAMICS V20 müssen die gleichen Bemessungswerte für Leistung und Versorgungsspannung aufweisen. Die gekoppelten Umrichter müssen über eine einzelne Schütz- und Sicherungsanordnung, die für einen einzelnen Umrichter des verwendeten Typs bemessen ist, an die Netzversorgung angeschlossen werden.

  • Seite 143: Einstellen Des Modus Hohe/Geringe Überlast (Ho/Lo)

    Leistung und potentielle Energieeinsparungen Leistung und potentielle Energieeinsparungen bei Nutzung der Gleichstromkopplungsfunktion hängen in hohem Maße von der jeweiligen Anwendung ab. Siemens trifft daher keine Aussagen im Hinblick auf die Leistung und das Energieeinsparpotential der Gleichstromkopplungsmethode. Hinweis Normen und EMV-Haftungsausschlüsse Die Gleichstromkopplungskonfiguration mit den Umrichtern SINAMICS V20 ist nicht für die...

  • Seite 144: Typische Anwendungsbereiche

    Zykluszeit: 300 s Parameter einstellen Parameter Funktion Einstellung P0205 Wählt die Dieser Parameter wählt die Umrichteranwendungen mit hoher Überlast Umrichteranwe und geringer Überlast aus: ndungen aus. = 0: Hohe Überlast = 1: Geringe Überlast Funktionsdiagramm Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 145: Wiederherstellen Von Standardwerten

    Standards nicht konfiguriert sind, Wiederherstellung der Werkseinstellungen. Nach der Einstellung des Parameters P0970 zeigt der Umrichter "8 8 8 8 8" und der Bildschirm "P0970" an. P0970 und P0010 werden automatisch auf ihren ursprünglichen Wert 0 zurückgesetzt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 146 Inbetriebnahme über das integrierte BOP 5.7 Wiederherstellen von Standardwerten Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 147: Inbetriebnahme Über Das Sinamics V20 Smart Access

    Inbetriebnahme über das SINAMICS V20 Smart Access Das optionale Modul SINAMICS V20 Smart Access (Seite 415) bietet Ihnen eine intelligente Lösung für die Inbetriebnahme des Umrichters. SINAMICS V20 Smart Access ist ein Webservermodul mit integrierter WLAN-Konnektivität. Es ermöglicht den webbasierten Zugriff auf den Umrichter von einem verbundenen Gerät aus (herkömmlicher PC mit WLAN-Adapter, Tablet oder Smartphone).

  • Seite 148: Systemvoraussetzungen

    Gerät kompatibel sind, das Sie für den Zugriff auf die Webseiten verwenden. Es unterstützt eine minimale Auflösung von 320 x 480 Pixel. Zugriff auf die SINAMICS V20-Webseiten Sie können auf die Webseiten für SINAMICS V20 von einem mit dem Modul SINAMICS V20 Smart Access verbundenen PC oder Mobilgerät aus zugreifen. Hinweis Das Modul SINAMICS V20 Smart Access muss nur dann am Umrichter angebracht werden, wenn Sie von einem PC oder Mobilgerät auf den Umrichter zugreifen möchten.

  • Seite 149: Überblick Über Die Arbeitsschritte

    Überblick über die Arbeitsschritte Hinweis Voraussetzungen Vor dem Anbringen des Moduls SINAMICS V20 Smart Access am V20 müssen Sie bei Verwendung der RS485-Kommunikation über das BOP den Wert P2010[1] = 12 setzen. 1. Anbringen des SINAMICS V20 Smart Access am Umrichter (Seite 147) 2.

  • Seite 150: Herstellen Der Drahtlosen Netzwerkverbindung

    WLAN-Verbindung neu herzustellen. Herstellen der anfänglichen drahtlosen Netzwerkverbindung 1. Nachdem Sie das Modul SINAMICS V20 Smart Access (Seite 415) am Umrichter angebracht haben, schalten Sie den SINAMICS V20 Smart Access ein, indem Sie den Schalter in die Stellung "ON" schieben.
  • Seite 151 7. Wählen Sie den Namen (SSID) des WLAN-Netzwerks für das Modul SINAMICS V20 Smart Access aus und geben Sie das neue WLAN-Kennwort ein, um die Verbindung herzustellen. 8. Rufen Sie die Website für SINAMICS V20 (http://192.168.1.1) auf, um die Startseite zu öffnen. Umrichter SINAMICS V20...

  • Seite 152: Zugriff Auf Die Webseiten

    Zugriff auf die Webseiten Wenn Sie zuvor die drahtlose Netzwerkverbindung (Seite 148) zwischen Ihrem PC oder Mobilgerät und dem Umrichter über das SINAMICS V20 Smart Access hergestellt haben, öffnen Sie einen unterstützten Webbrowser (Seite 146) auf Ihrem PC oder Mobilgerät und rufen die Website (http://192.168.1.1) auf, um die Webseite für SINAMICS V20 (Startseite)

  • Seite 153: 6.3 Überblick Über Die Webseiten

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.3 Überblick über die Webseiten Überblick über die Webseiten ① Anzeige des Verbindungsstatus (Seite 152) ② Störungs-/Alarmanzeige (Seite 169) ③ Grundinbetriebnahme-Assistent (Seite 156) ④ Parametereinstellungen (Seite 161) ⑤ Motortestlauf in der Betriebsart TIPPEN/HAND (Seite 166) ⑥...

  • Seite 154: Anzeigen Des Verbindungsstatus

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.4 Anzeigen des Verbindungsstatus Anzeigen des Verbindungsstatus Sie sehen den Verbindungsstatus oben links auf den V20-Webseiten. Der Verbindungsstatus wird alle 1,5 Sekunden aktualisiert. Symbol Status Beschreibung Verbunden Die Kommunikation zwischen PC/Mobilgerät und Umrichter ist hergestellt.

  • Seite 155: 6.6 Optionale Einstellungen Für Den Web-Zugriff

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.6 Optionale Einstellungen für den Web-Zugriff Optionale Einstellungen für den Web-Zugriff Sie können folgende optionale Einstellungen für den Web-Zugriff vornehmen: ● WLAN-Konfiguration (Seite 153) ● Auswahl der Bedienoberflächensprache (Seite 155) ● Synchronisierung der Umrichterzeit mit dem verbundenen Gerät (Seite 155) ●...

  • Seite 156: Zurücksetzen Der Wlan-Konfiguration

    Kanal mit dem Schieberegler auswählen. Verschieben nach rechts erhöht die Übertragungsfrequenz. Zurücksetzen der WLAN-Konfiguration Wenn Sie bei eingeschaltetem Umrichter die RESET-Taste am SINAMICS V20 Smart Access drücken, wird die WLAN-Konfiguration auf die Standardeinstellungen zurückgesetzt. Hinweis Vergewissern Sie sich, dass die Status-LED durchgehend grün/gelb leuchtet oder grün blinkt, bevor Sie die RESET-Taste drücken, um die WLAN-Konfiguration zurückzusetzen.

  • Seite 157: Ändern Der Anzeigesprache

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.6 Optionale Einstellungen für den Web-Zugriff 6.6.2 Ändern der Anzeigesprache Die SINAMICS V20-Webseiten unterstützen folgende Benutzeroberflächensprachen: Englisch (Standardeinstellung), Chinesisch, Deutsch, Italienisch und Französisch. Wählen Sie die gewünschte Sprache in der folgenden Liste aus: 6.6.3...

  • Seite 158: Anzeige Zusätzlicher Informationen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme 6.6.5 Anzeige zusätzlicher Informationen Folgendes Fenster bietet zusätzliche Informationen zu SINAMICS V20 Smart Access: Grundinbetriebnahme Die Funktion Schnellinbetriebnahme ermöglicht Ihnen, Motorparameter, Verbindungsmakros, Anwendungsmakros und wichtige Parameter des Umrichters SINAMICS V20 festzulegen.
  • Seite 159 Inbetriebnahme über das SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Setzen Sie den Umrichter auf die Werkseinstellungen zurück, falls die aktuellen Einstellungen des Umrichters unbekannt sind. Ändern Sie bei Bedarf die Einstellungen für die Motorparameter (Seite 67). Beachten Sie, dass Sie in diesem Schritt, wenn Sie P1900 = 2 setzen, die Motordatenidentifikation (Seite 166) durchführen müssen.
  • Seite 160 Inbetriebnahme über das SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Wählen Sie das gewünschte Verbindungsmakro (Seite 69). Wählen Sie das gewünschte Anwendungsmakro (Seite 80). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 161 Inbetriebnahme über das SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Stellen Sie die folgenden Parameter passend zu Ihrer jeweiligen Anwendung ein. Bestätigen Sie die Einstellungen, um mit dem Schreiben der Parametereinstellungen in den Umrichter zu beginnen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 162 Inbetriebnahme über das SINAMICS V20 Smart Access 6.7 Grundinbetriebnahme Bestätigen Sie den Abschluss der Schnellinbetriebnahme, wenn das folgende Fenster angezeigt wird. Wenn die Webseite angibt, dass die Optimierung fehlgeschlagen ist, können Sie die Optimierung erneut ausführen. Nach Ihrer Abschlussbestätigung wechselt die Webseite automatisch zur Webseite "Meine Parameter"...

  • Seite 163: Parameter Einstellen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter einstellen Sie können die Webseite "Parameters" (Parameter) öffnen, indem Sie das Parameter- Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen. ① Parameter suchen ④ Parameter bearbeiten ②...

  • Seite 164: Parameter Bearbeiten

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter bearbeiten Die nachstehende Abbildung zeigt verschiedene Methoden zum Bearbeiten von Parametern. Bitte beachten: Beim Bearbeiten eines BICO-Parameters (Beispiel: P0810) können Sie das numerische Tastenfeld auf dem Bildschirm oder Ihre Computertastatur verwenden, um schnell zu den Parametern zu navigieren, die mit der/n eingegebenen Zahl(en) beginnen.

  • Seite 165: Parameter Suchen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter suchen Sie können nach Parametern suchen, indem Sie einen Suchbegriff eingeben, d. h. entweder eine vollständige Parameternummer oder einen Teil davon. Wenn Sie keinen Suchbegriff eingeben, sondern direkt auf das Symbol GO klicken, erscheint auf der Seite die Liste aller auf der Webseite sichtbaren Parameter.

  • Seite 166: Festlegen Von Benutzerdefinierten Parametern

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.8 Parameter einstellen Festlegen von benutzerdefinierten Parametern Benutzerdefinierte Parameter werden in der Gruppe "Meine Parameter" gespeichert. Die gängigen Parameter (Seite 82) sind dieser Parametergruppe bereits als werksseitige Einstellungen hinzugefügt. Wenn Sie bestimmte Parameter (einschließlich spezifischer indizierter Parameter) in einer Zielgruppe als benutzerdefinierte Parameter definieren möchten, gehen Sie wie im folgenden Beispiel gezeigt vor:...

  • Seite 167: Parameter Auf Die Standardwerte Zurücksetzen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.8 Parameter einstellen Parameter auf die Standardwerte zurücksetzen Sie können wählen, alle Parameter auf die Benutzervoreinstellungen oder Werkseinstellungen zurückzusetzen. Parameter im EEPROM speichern Sie können wählen, ob alle Parametereinstellungen nur im EEPROM oder als neue Benutzervoreinstellungen im EEPROM gespeichert werden sollen.

  • Seite 168: Motortestlauf Starten (Jog/Hand)

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.9 Motortestlauf starten (JOG/HAND) Motortestlauf starten (JOG/HAND) Sie verwenden diese Webseite, um den Motortestlauf in der Betriebsart TIPPEN (Tippen) oder HAND zu starten. Bedienfolge Öffnen Sie die Webseite "TIPPEN" (Tippen), indem Sie das TIPP-Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen.
  • Seite 169 Inbetriebnahme über das SINAMICS V20 Smart Access 6.9 Motortestlauf starten (JOG/HAND) Lassen Sie den Motor in der Betriebsart TIPPEN oder HAND laufen (Standardmodus: TIPPEN). ① Bei Bedarf können Sie die Motorlaufrichtung mit der entsprechenden Taste (" ") ② prüfen. Die Seite zeigt die aktuell ausgewählte Motorlaufrichtung an ("...
  • Seite 170 Inbetriebnahme über das SINAMICS V20 Smart Access 6.9 Motortestlauf starten (JOG/HAND) Nachdem der Motortestlauf abgeschlossen ist, gehen Sie folgendermaßen vor, um die Steuerung des Motors zurückzugeben: Stellen Sie vor der Rückgabe der Steuerung sicher, dass kein Umrichterausgang vorliegt und der Motor im Stillstand ist. Wenn der Motor noch läuft, wird folgende...

  • Seite 171: Überwachung

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.10 Überwachung 6.10 Überwachung Sie können die Webseite für die Überwachung des Umrichterzustands öffnen, indem Sie das Überwachungssymbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen. 6.11 Diagnose Sie können die Webseite "Diagnostics" (Diagnose) öffnen, indem Sie das Diagnose-Symbol auf der Startseite oder in der seitlichen Navigationsleiste auswählen.
  • Seite 172 Inbetriebnahme über das SINAMICS V20 Smart Access 6.11 Diagnose Störungs-/Alarmdiagnose Auf dieser Unterseite können Sie ausführliche Informationen zu Störungen/Warnungen anzeigen, alle Störungen quittieren oder alle Störungen per E-Mail versenden (empfohlen für PC). Mit der Filtertaste können Sie wählen, ob alle Störungen und Alarme oder nur die aktiven Störungen und Alarme angezeigt werden.
  • Seite 173 Inbetriebnahme über das SINAMICS V20 Smart Access 6.11 Diagnose E/A-Statusdiagnose Auf dieser Unterseite werden die detaillierten E/A-Statusinformationen angezeigt. Relevante Parameter Parameter Funktion r0722.0...12 CO/BO: Werte der Digitaleingänge r0747.0...1 CO/BO: Zustand der Digitalausgänge r0752[0...1] Istwert Analogeingang [V] oder [mA] P0756[0...1] Typ des Analogeingangs...

  • Seite 174: Sichern Und Wiederherstellen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Statusbitdiagnose Auf dieser Unterseite werden die detaillierten Statusbitinformationen angezeigt. Relevante Parameter Parameter Funktion r0052.0...15 CO/BO: Aktives Zustandswort 1 r0053.0...11 CO/BO: Aktives Zustandswort 2 6.12 Sichern und Wiederherstellen Sie können die Webseite "Backup & Restore" (Sichern und Wiederherstellen) öffnen, indem Sie das Backup &...

  • Seite 175: Sicherung

    Hinweis Der Sicherungsprozess sichert alle Parameter der Zugriffsstufen ≤ 4 und ermöglicht Ihnen, bis zu 20 Dateien auf dem SINAMICS V20 Smart Access zu sichern. Bei einem weiteren Sicherungsversuch wird eine Meldung eingeblendet, mit der Sie aufgefordert werden, einige der vorhandenen Sicherungsdateien zu löschen.

  • Seite 176: Wiederherstellen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Wenn das folgende Fenster angezeigt wird, gehen Sie wie folgt vor, um den Sicherungsprozess abzuschließen. Wenn die Webseite angibt, dass die Sicherung fehlgeschlagen ist, können Sie die Sicherung erneut ausführen.

  • Seite 177: Herunterladen Einer Vorhandenen Datei (Empfohlen Für Pc)

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Sie müssen die richtige Backup-Datei hochladen, da das Modul ansonsten folgende Fehlermeldung ausgibt: Herunterladen einer vorhandenen Datei (empfohlen für PC) Wenn Sie versuchen, einen Download von der V20-Webseite über den unterstützten Webbrowser Internet Explorer zu starten, öffnet die V20-Webseite die Datei.

  • Seite 178: Löschen Einer Ausgewählten Datei

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.12 Sichern und Wiederherstellen Löschen einer ausgewählten Datei Wiederherstellen der ausgewählten Datei Führen Sie die folgenden Schritte aus, um die Wiederherstellung zu starten. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 179: Hochrüsten

    Anschließend haben Sie die Möglichkeit, im folgenden Fenster die Parametereinstellungen im nicht-flüchtigen Speicher zu speichern: 6.13 Hochrüsten Beim Upgrade auf der SINAMICS V20-Webseite wird auch die Firmwareversion von SINAMICS V20 Smart Access aktualisiert. Für die Aktualisierung gibt es zwei Methoden: ● Konventionelle Aktualisierung ●...

  • Seite 180: Konventionelle Aktualisierung

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.13 Hochrüsten Konventionelle Aktualisierung Öffnen Sie die folgende Website und klicken Sie auf "Sales release for SINAMICS V20 Smart Access VXX.XX.XX" (VXX.XX.XX bezeichnet die Firmware-Version des V20 Smart Access), um die gewünschte Aktualisierungsdatei (*.bin-Datei) auf Ihr lokales Laufwerk (Empfehlung: auf dem PC) herunterzuladen: https://support.industry.siemens.com/cs/ww/en/ps/13208/pm...

  • Seite 181: Grundlegende Aktualisierung

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.13 Hochrüsten Grundlegende Aktualisierung Öffnen Sie die folgende Website und klicken Sie auf "Sales release for SINAMICS V20 Smart Access VXX.XX.XX" (VXX.XX.XX bezeichnet die Firmware-Version des V20 Smart Access), um die gewünschte Aktualisierungsdatei (*.bin-Datei) auf Ihr lokales Laufwerk (Empfehlung: auf dem PC) herunterzuladen: https://support.industry.siemens.com/cs/ww/en/ps/13208/pm...

  • Seite 182: Anzeige Von Support-Informationen

    Inbetriebnahme über das SINAMICS V20 Smart Access 6.14 Anzeige von Support-Informationen 6.14 Anzeige von Support-Informationen Zum Einsehen der Support-Informationen im Servicefall gehen Sie folgendermaßen vor: Support-Informationen bearbeiten (nur für OEM-Benutzer) OEM-Benutzer können im folgenden Dialogfeld eine Telefonnummer und E-Mail-Adresse für die Kontaktaufnahme entsprechend den angegebenen Regeln eingeben: ●...

  • Seite 183: Kommunikation Mit Der Plc

    Kommunikation mit der PLC Der SINAMICS V20 unterstützt die Kommunikation mit PLCs von Siemens über USS an RS485. Sie können über Parameter festlegen, ob die RS485-Schnittstelle das USS- oder das MODBUS RTU-Protokoll verwenden soll. USS ist die Standard-Bus-Einstellung. Für die RS485-Kommunikation wird ein abgeschirmtes Twisted-Pair-Kabel empfohlen.
  • Seite 184 Anfrage- und Antwort-IDs werden in die Bits 12 bis 15 der PKW-Komponente (Parameter-ID- Wert) des USS-Telegramms geschrieben. Anforderungs-ID (Master → Slave) Anforderungs-ID Beschreibung Antwort-ID positiv negativ keine Anforderung Anforderung Parameterwert Änderung Parameterwert (Wort) Änderung Parameterwert (Doppelwort) Anforderung beschreibendes Element Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 185 Unzulässiger Wert. Änderungsanfrage für einen Wert, der zwar innerhalb der Grenzwerte liegt, aber aus anderen Gründen nicht zulässig ist (Parameter mit festgelegten Einzelwerten). Der Parameter ist gegenwärtig deaktiviert; der Parameter hat keine Funktion im gegenwärtigen Umrichterstatus. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 186: Grundlegende Umrichtereinstellungen

    Sie nach dem Ausschalten, bis die LED oder die Anzeige erloschen ist (kann einige Sekunden dauern), bevor Sie das Gerät wieder einschalten. Wenn P2023 über eine PLC geändert wurde, müssen Sie sicherstellen, dass die Änderung via P0971 im EEPROM gespeichert wurde. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 187 = 0: keine Parität = 1: ungerade Parität = 2: Gerade Parität P2035 MODBUS-Stoppbits an RS485 Legt die Anzahl von Stoppbits in MODBUS-Telegrammen an RS485 fest. Mögliche Einstellungen: = 1: 1 Stoppbit = 2: 2 Stoppbits Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 188: Modbus-Kommunikation

    Rahmenzeichen in einer Meldung können nicht geändert werden: 8 Datenbits, 1 Paritätsbit und 1 oder 2 Stoppbits. Unterstützte Funktionscodes Der SINAMICS V20 unterstützt lediglich drei Funktionscodes. Beim Empfang eines unbekannten Funktionscodes wird eine Fehlermeldung zurückgegeben. FC3 - Speicherregister lesen Beim Empfang einer Meldung mit FC = 0x03 werden 4 Byte an Daten erwartet, d.

  • Seite 189: Fc6 - In Einzelnes Register Schreiben

    Registern 40601 … 40722 realisiert. Azyklische Kommunikation wird mit 40601 gesteuert. 40602 enthält den Funktionscode (immer = 47 = 2F hex) und die Anzahl der folgenden Benutzerdaten. Benutzerdaten sind in den Registern 40603 … 40722 enthalten. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 190: Lesen Und Schreiben Von Parametern Azyklisch

    Parameter, die ausgelesen oder beschrieben werden. Register 40605 enthält das Attribut, mit dem bestimmt wird, ob der Parameterwert oder das Parameterattribut ausgelesen wird. In der Anzahl der Elemente geben Sie an, wie viele Indizes gelesen werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 191 40604: DO-ID = 1, Anzahl der Parameter = 1 0101 h 0301 h 12,13 40605: Format, Anzahl der Elemente = 1 001F h 14,15 40606: Parameterwert = 1F h (31) xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 192 11 h 1 Slave-Adresse 03 h Funktionscode (Lesen) 0258 h Register-Anfangsadresse 0007 h Anzahl der zu lesenden Register (40601 … 40610) 0010 h Anzahl der Register xx h CRC "Low" xx h CRC "High" Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 193: Reaktionen Auf Ausnahmen

    Beachten Sie: Beim Empfang einer Anforderung mit FC16, die einen Schreibbefehl enthält, den der Umrichter nicht ausführen kann (u. a. Schreiben in einen Null-Eintrag), wird zwar eine Ausnahmeantwort zurückgegeben, aber die verbleibenden möglichen Schreibvorgänge werden dennoch ausgeführt. SINAMICS V20 unterstützt die folgenden MODBUS-Ausnahmecodes: Ausnahmecode MODBUS-Bezeichnung Bedeutung Ungültiger Funktionscode Der Funktionscode wird nicht unterstützt.
  • Seite 194 Wenn die Zeit auf 0 eingestellt ist, wird keine Störung generiert (d. h. Zeitüberwachung deaktiviert). P2021 MODBUS-Adresse Legt die eindeutige Adresse des Umrichters fest. Bereich: 1 bis 247 (Werkseinstellung: 1) P2022 Zeitüberschreitung für Modbus-Antwort [ms] Bereich: 0 bis 10000 (Werkseinstellung: 1000) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 195: Zuordnungstabelle

    = 2: 2 Stoppbits Zuordnungstabelle Die folgende Tabelle zeigt die Register, die der Umrichter SINAMICS V20 unterstützt. "L", "S" und "L/S" in der Spalte "Zugriff" stehen für "Lesen", "Schreiben" sowie "Lesen/Schreiben". Mit * markierte Register stehen nur zur Verfügung, wenn das optionale I/O Extension Module angeschlossen ist.
  • Seite 196 Analogeingang 2 -300,0 – 300,0 r0754[1] r0754[1] 40042 Analogausgang 1 -100,0 – 100,0 r0774[0] r0774[0] 40044 Istfrequenz -100,0 – 100,0 40045 PID-Sollwertausgang -100,0 – 100,0 r2250 r2250 40046 PID-Ausgang -100,0 – 100,0 r2294 r2294 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 197 0,00 – 650,0 P1121 P1121 40324 Bezugsfrequenz 1,00 – 650,0 P2000 P2000 40325 Festfrequenz 1 -327,68 – 327,67 P1001 P1001 40326 Festfrequenz 2 -327,68 – 327,67 P1002 P1002 40327 Festfrequenz 3 -327,68 – 327,67 P1003 P1003 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 198 40522 PID-Ausgang -100,0 – 100,0 r2294 r2294 40550 Parameternummer 0 – 65535 40551 Parameterindex 0 – 65535 40552 Reserviert 40554 Oberes Wort Parameter 0 – 65535 40555 Unteres Wort Parameter 0 – 65535 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 199 Skalierung erreicht, bei der ein Parameter, der eine Position nach einem Dezimaltrennzeichen enthält, mit einem Faktor multipliziert wird, damit kein Bruchwert mehr erforderlich ist. Der anzuwendende Skalierungsfaktor ist aus der obigen Tabelle zu entnehmen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 200 ● Der Parameter P2014 (USS/MODBUS-Telegramm-Auszeit) ist nicht gleich 0. ● Seit dem Hochfahren des Umrichters wurden Prozessdaten vom Master empfangen. ● Die Dauer zwischen dem Eingang zweier aufeinander folgender Datentelegramme überschreitet den in P2014 festgelegten Wert. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 201: Parameterliste

    Umrichterkonfigurationen (Regelungsart, Motor) zu wechseln. Für jeden Datensatz sind drei unabhängige Einstellungen möglich. Diese Einstellungen können über den Index [0...2] des jeweiligen Parameters festgelegt werden. Index Befehlsdatensatz 0 Antriebsdatensatz 0 Befehlsdatensatz 1 Antriebsdatensatz 1 Befehlsdatensatz 2 Antriebsdatensatz 2 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 202: Antriebsdatensatz

    Parameterliste 8.1 Einführung in die Parameter SINAMICS V20 verfügt über eine integrierte Kopierfunktion, mit der Befehlsdatensätze übertragen werden. Damit lassen sich die CDS/DDS-Parameter entsprechend der jeweiligen Anwendung kopieren. CDS kopieren DDS kopieren Bemerkungen P0809[0] P0819[0] Der zu kopierende Datensatz (Quelle)

  • Seite 203: Bico-Beispiel

    Eingängen (digital, analog, seriell usw.) und den Ausgängen (Umrichterstrom, Frequenz, analoger Ausgang, digitale Ausgänge usw.) können Boolesche und mathematische Beziehungen hergestellt werden. Der Standardparameter, mit dem ein BI- oder CI-Parameter verbunden ist, wird in der Parameterliste in der Spalte "Werkseinstellung" angezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 204: Zugriffsstufe (P0003)

    U32/Gleitkomma U32/Bin CO: U8 CO: U16 CO: U32 CO: I16 CO: I32 CO: Gleitkomma BO: U8 BO: U16 BO: U32 BO: I16 BO: I32 BO: Gleitkomma Legende: V: BICO-Kopplung zulässig -: BICO-Kopplung nicht zulässig Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 205: Skalierung

    Standard: Ermöglicht den Zugriff auf die am häufigsten verwendeten Parameter. Erweitert: Ermöglicht den erweiterten Zugriff, z. B. auf die E/A-Funktionen des Umrichters. Experte: Nur zur Verwendung durch Fachpersonal Service: Nur für autorisiertes Servicepersonal, passwortgeschützt Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 206 Filtert die Parameter, so dass nur diejenigen Parameter ausgewählt werden, die zu einer bestimmten Funktionsgruppe gehören. Bereit Schnellinbetriebnahme Umrichter Download Werkseinstellung Abhängigkeit: Reset auf 0, damit der Umrichter läuft. P0003 (Benutzer-Zugriffsstufe) bestimmt ebenfalls den Parameterzugriff. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 207 - P0013, Index 19 = 12 (Schlüssel für benutzerdefinierte Parameter) 4. Stellen Sie P0003 auf "0" ein, um den benutzerdefinierten Parameter zu aktivieren. Index: 1. benutzerdefinierter Parameter 2. benutzerdefinierter Parameter [19] 20. benutzerdefinierter Parameter Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 208 Nein Betrieb/Stopp-Sperre Nein Hinweis: Bit 07 (EIN/AUS) bleibt High, wenn die Betrieb-Taste gedrückt und losgelassen wurde. Es wird nur zurückgesetzt, wenn die Stopp-Taste gedrückt wurde. r0018 Firmware-Version Gleitko Zeigt die Versionsnummer der installierten Firmware. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 209 Zeigt die gefilterte Zwischenkreisspannung. Dieser Wert ist in gefilterter (r0026) und ungefilterter (r0070) Form verfügbar. Index: Kompensation DC-Spannungskanal Hinweis: r0026[0] = Haupt-Zwischenkreisspannung r0027 CO: Istwert P2002 Gleitko Ausgangsstrom [A] Zeigt den RMS-Wert des Motorstroms. Dieser Wert ist in gefilterter (r0027) und ungefilterter (r0068) Form verfügbar. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 210 Gleitko Leistungsverbrauchszähle r [kWh] Zeigt die vom Umrichter seit dem letzten Reset der Anzeige (siehe P0040 - Leistungsverbrauchszähler zurücksetzen) verbrauchte elektrische Energie. Abhängigkeit: Wert wird zurückgesetzt, wenn P0040 = 1 ist (Leistungsverbrauchszähler zurücksetzen). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 211 Befehlsdatensatz 2 (CDS) Hinweis: Siehe P0810 r0051[0...1] CO: Aktiver Antriebsdatensatz (DDS) Zeigt den derzeit ausgewählten und aktiven Antriebsdatensatz (DDS). Antriebsdatensatz 0 (DDS0) Antriebsdatensatz 1 (DDS1) Antriebsdatensatz 2 (DDS2) Index: Ausgewählter Antriebsdatensatz Aktiver Antriebsdatensatz Hinweis: Siehe P0820 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 212 Ist. ungefilt. Vdc > P2172 Nein Rampenende Nein PID-Ausgang r2294 == P2292 (PID_min) Nein PID-Ausgang r2294 == P2291 (PID_max) Nein Achtung: r0053, Bit 00, "Gleichstrombremse aktiv" ==> siehe P1233 Hinweis: Siehe r2197 und r2198. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 213 Schnellstopp deaktivieren Nein PID aktivieren Nein Gleichstrombremse aktivieren Nein Externe Störung 1 Nein Befehlsdatensatz (CDS), Bit 1 Nein Achtung: r0055 ist mit r2037 identisch, wenn USS als Befehlsquelle über P0700 oder P0719 ausgewählt wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 214 Motorschutz abhängig von P0610 • r0067 kleiner als oder gleich r0209 (maximaler Umrichterstrom) • Umrichterschutz abhängig von P0290 • Hinweis: Eine Verringerung von r0067 kann auf eine Überlast des Umrichters oder des Motors hindeuten. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 215 CO: Istwert Drehmoment Gleitko [Nm] Zeigt das aktuelle Drehmoment. Dieser Wert ist in gefilterter (r0031) und ungefilterter (r0080) Form verfügbar. r0084 CO: Istwert Luftspaltfluss PROZ Gleitko Zeigt den Luftspaltfluss in Relation zum Motornennfluss. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 216 P0100 kann nur über die entsprechende Schnittstelle geändert werden, wenn P0010 = 1 (Inbetriebnahmemodus) ist • (z. B. USS). • Durch eine Änderung von P0100 werden alle Motornennparameter zurückgesetzt, ebenso alle Parameter, die auf den Motornennparametern beruhen (siehe P0340 Berechnung der Motorparameter). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 217 BLM mit Thryistor Nein BLM mit Diode Nein Wassergekühlt Nein F3E-Umrichter Nein Sicheres Bremsen Nein Sicherheitsfunktionen aktiviert Nein Integrierter Ausgangsfilter Nein Hinweis: Parameter r0204 = 0 gibt an, dass kein Power Module identifiziert wurde. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 218 Wenn P0205 bei der Schnellinbetriebnahme geändert wird, werden unmittelbar eine Reihe von Motorparametern berechnet: – Motorbemessungsstrom P0305 – Motorbemessungsleistung P0307 – Motorüberlastfaktor P0640 Es wird empfohlen, zuerst P0205 zu ändern. Danach werden möglicherweise Motorparameter angepasst. Wenn diese Abfolge nicht eingehalten wird, werden Motorparameter überschrieben. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 219 Bemessungsstrom Umrichter LO-Bemessungsstrom HO-Bemessungsstrom Hinweis: Die Werte für den HO-Bemessungsstrom r0207[2] entsprechen geeigneten 4-poligen Standardmotoren von Siemens (IES) für den ausgewählten Lastzyklus (siehe Diagramm). r0207[2] ist der Standardwert von P0305 in Verbindung mit der HO-Anwendung (Lastzyklus). r0208 Umrichterbemessungsspa nnung [V] Zeigt die nominale Wechselstrom-Versorgungsspannung des Umrichters.
  • Seite 220 Wenn die Netzspannung höher ist als der eingegebene Wert, kann es zu einer automatischen Deaktivierung des Vdc-Reglers kommen, um eine Beschleunigung des Motors zu verhindern. In diesem Fall wird eine Warnung ausgegeben (A910). Der Standardwert hängt von der Art des Umrichters und dessen Bemessungsdaten ab. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 221 Kühlkörpertemperatur (r0037[0]); bewirkt A504 und F4. • IGBT-Junction-Temperatur (r0037[1]); bewirkt F4 oder F6. • Eine Temperaturdifferenz zwischen Kühlkörper- und Junction-Temperatur; bewirkt A504 und F6. • Umrichter I t (r0036); bewirkt A505 und F5. • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 222 100 % entsprechend betrachtet, wenn die maximal zulässige Zeitdauer erreicht ist. Abhängigkeit: Der Ausgangsstrom des Umrichters wurde verringert. • Der Wert von I t überschreitet 100 % nicht. • Hinweis: P0294 = 100 % entspricht der nominalen Last bei Stillstand. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 223 Die Eingabe der Typenschilddaten muss mit der Motorschaltung (Stern/Dreieck) übereinstimmen. Das bedeutet, dass bei Dreieckschaltung des Motors die Typenschilddaten für Dreieckschaltung einzugeben sind. Hinweis: Das folgende Diagramm zeigt ein gängiges Typenschild mit der Position der relevanten Motordaten. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 224 Nur änderbar, wenn P0010 = 1 (Schnellinbetriebnahme) ist. Die Anzahl der Polpaare wird bei einer Änderung des Parameters automatisch neu berechnet. Hinweis: Änderungen an P0310 können die MotorMaximalfrequenz beeinflussen. Weitere Informationen finden Sie unter P1082. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 225 P0308 eingegebene Wert angezeigt. r0333[0...2] Motornenndrehmoment [Nm] Gleitk omma Zeigt das Motornenndrehmoment. Abhängigkeit: Der Wert wird berechnet aus p0307 (Motor-Bemessungsleistung) und p0311 (Motor- Bemessungsdrehzahl). r0333[Nm] = (P0307[kW] * 1000)/((P0311[1/min]/60) * 2 * Pi) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 226 Bei der Übertragung von P0340 nutzt der Umrichter den Prozessor für interne Berechnungen. Währenddessen kann die Kommunikation zum Umrichter unterbrochen sein. Eine Fehlerquittierung ist möglich, sobald die Berechnungen im Umrichter abgeschlossen sind. Die Durchführung der Berechnungen nimmt etwa 10 Sekunden in Anspruch. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 227 Nicht aktiv nach einem normal abgeschlossenen Rücklauf, z. B. nach AUS1, AUS3 oder TIPPEN. Wenn die Zeit übermäßig verringert wird, kommt es zu Überstromabschaltungen. Hinweis: Die Entmagnetisierungsdauer entspricht ungefähr dem 2,5-fachen der Läufer-Zeitkonstante in Sekunden. Der Standardwert hängt von der Art des Umrichters und dessen Bemessungsdaten ab. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 228 Die Daten der Ersatzschaltung stehen im Verhältnis zur Sternersatzschaltung. Sämtliche verfügbaren Daten der Dreieckersatzschaltung müssen daher vor der Eingabe in den Umrichter in die Sternersatzschaltung übertragen werden. r0370[0...2] Ständerwiderstand [%] PROZE Gleitk omma Zeigt den standardisierten Ständerwiderstand der Motorersatzschaltung (Wert pro Phase). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 229 Wiedereinschaltautomatik aktiviert werden. Kann in Kombination mit P2113 = 1 (Umrichterwarnungen deaktiviert) verwendet werden, um sich ergebende Warnungen vor dem Benutzer zu verbergen. Fortlaufender Betrieb deaktiviert Fortlaufender Betrieb aktiviert Index: Antriebsdatensatz 0 (DDS0) Antriebsdatensatz 1 (DDS1) Antriebsdatensatz 2 (DDS2) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 230 über der Warnschwelle (P0604) festgelegt. Wenn die tatsächliche Motortemperatur die Warntemperatur überschreitet, reagiert der Umrichter wie in P0610 festgelegt. Abhängigkeit: Dieser Wert sollte um mindestens 40 °C höher sein als die Umgebungstemperatur des Motors (P0625). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 231 Zeigt die Motor-Umgebungstemperatur zum Zeitpunkt der Motordatenidentifikation. Der Wert darf nur bei kaltem Motor geändert werden. Nach Änderung des Wertes ist eine Motoridentifizierung vorzunehmen. Abhängigkeit: Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 232 RS485 unterstützt sowohl das MODBUS- als auch das USS-Protokoll. Sämtliche USS-Optionen an RS485 gelten ebenfalls für MODBUS. Wenn P0700 = 0, werden die Werte der folgenden Parameter, die für die digitale Eingangsfunktion relevant sind, auf ihre Standardwerte beschränkt: P0701, P0702, P0703, P0704, P0712 und P0713. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 233 P0703[0...2] Funktion des Digitaleingangs 3 0 – 99 Wählt die Funktion des Digitaleingangs 3 aus. Siehe P0701. P0704[0...2] Funktion des Digitaleingangs 4 0 – 99 Wählt die Funktion des Digitaleingangs 4 aus. Siehe P0701. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 234 Cmd = USS an RS232 (reserviert), Sollwert = Analogsollwert Cmd = USS an RS232 (reserviert), Sollwert = Festfrequenz Cmd = USS an RS232 (reserviert), Sollwert = USS an RS232 (reserviert) Cmd = USS an RS232 (reserviert), Sollwert = USS/MODBUS an RS485 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 235 Die Digitaleingänge 5 und 6 werden durch das optionale I/O Extension Module bereitgestellt. P0724 Entprellzeit der Digitaleingänge 0 – 3 Definiert die für Digitaleingänge verwendete Entprellzeit (Filterzeit). Keine Entprellzeit 2,5 ms Entprellzeit 8,2 ms Entprellzeit 12,3 ms Entprellzeit Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 236 Die 2/3-Leiter-Steuerung ermöglicht das Starten, Stoppen und das Ändern der Drehrichtung des Umrichters auf eine der folgenden Arten: Zweileitertechnik mit Siemens-Standardsteuerung • mit ON/OFF1 und REV als Dauersignale Zweileitertechnik mit Siemens-Standardsteuerung • mit ON/OFF1 und ON_REV/OFF1 als Dauersignale Zweileitertechnik • mit ON_FWD und ON_REV als Dauersignale Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 237 REV = RÜCKWÄRTS • Wird mittels P0727 eine der Steuerfunktionen ausgewählt, dann werden die Einstellungen der Digitaleingänge (P0701 bis P0704) wie folgt neu definiert: Einstellungen von P0727 = 0 (Siemens- P0727 = 1 P0727 = 2 P0727 = 3 P0701 – P0706...
  • Seite 238 Nein Digitalausgang 3 angesteuert Nein Digitalausgang 4 angesteuert Nein Abhängigkeit: Bit = 0-Signal: Kontakte offen Bit = 1-Signal: Kontakte geschlossen Hinweis: Die Digitalausgänge 3 und 4 werden durch das optionale I/O Extension Module bereitgestellt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 239 Eine Erhöhung dieser Zeit (glättet) reduziert Schwankungen, verlangst aber gleichzeitig die Antworten am Analogeingang. P0753 = 0: Keine Filterung r0754[0...1] Istwert Analogeingang nach Gleitko Skalierung [%] Zeigt den geglätteten Analogeingangswert nach dem Skalierungsbaustein an. Index: Siehe r0752 Abhängigkeit: P0757 bis P0760 definieren den Bereich (Analogeingangsskalierung). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 240 Unipolarer Stromeingang mit Überwachung (0 bis 20 mA) Bipolarer Spannungseingang (-10 V bis 10 V) Index: Siehe r0752 Abhängigkeit: Die Überwachungsfunktion wird deaktiviert, wenn der analoge Skalierblock auf die Ausgabe der negativen Sollwerte programmiert ist (siehe P0757 bis P0760). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 241 Der Wert x2 der Analogeingangsskalierung P0759 muss größer sein als der Wert x1 der Analogeingangsskalierung P0757. P0760[0...1] Wert y2 der -99999,9 – 99999,9 100,0 U, T Gleitko Analogeingangsskalierung [%] Legt den Wert von y2 fest, so wie in P0757 beschrieben (Analogeingangsskalierung). Index: Siehe r0752 Abhängigkeit: Siehe P0758 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 242 0 – 1000 U, T Glättungszeit Analogausgang [ms] Definiert die Glättungszeit für das Signal am Analogausgang. Dieser Parameter ermöglicht die Glättung am Analogausgang mittels eines PT1-Filters. Index: Siehe P0771 Abhängigkeit: P0773 = 0: Deaktiviert den Filter. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 243 Legt die Breite der Totzone am Analogausgang fest. Index: Siehe P0771 r0785.0 CO/BO: Zustandswort des Analogausgangs Zeigt den Zustand des Analogausgangs an. Bit 0 kennzeichnet, dass der Wert von Analogausgang 1 negativ ist. Signalbezeichnung 1-Signal 0-Signal Analogausgang 1 negativ Nein Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 244 P0809[1] = 2 – Kopieren nach CDS2 P0809[2] = 1 – Kopiervorgang starten Index: Kopieren von CDS Kopieren nach CDS Kopiervorgang starten Hinweis: Der Anfangswert in Index 2 wird nach Ausführung der Funktion automatisch auf '0' zurückgesetzt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 245 Die Standardeinstellung (EIN rechts) ist Digitaleingang 1 (722.0). Eine alternative Quelle ist nur dann möglich, wenn die Funktion von Digitaleingang 1 geändert wird (über P0701), bevor der Wert von P0840 geändert wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 246 Definiert die zweite Quelle von AUS3. Einstellung: Siehe P0810 Abhängigkeit: Im Gegensatz zu P0848 (erste Quelle von AUS3) ist dieser Parameter immer aktiv, unabhängig von P0719 (Auswahl von Befehls- und Frequenzsollwert). Siehe P0848. Hinweis: Siehe P0848 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 247 USS an RS485 Nein Skript-Klemme an RS485 Nein Beispiel: Standard: Alle Bits sind gesetzt. Die Standardeinstellung ermöglicht die Änderung von Parametern über eine beliebige Schnittstelle. r0944 Gesamtzahl der Meldungen Zeigt die Gesamtzahl der verfügbaren Meldungen an. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 248 Wert der gefilterten Zwischenkreisspannung r0956 scheinbar unter dem Abschaltschwellwert liegen. In diesem Fall hatte der gefilterte Zwischenkreiswert nicht genug Zeit, um auf den Abschaltschwellwert anzusteigen; der tatsächliche Grenzwert wurde jedoch überschritten und die Hardware hat sich abgeschaltet, um sich zu schützen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 249 Zurücksetzens in den Störungsverlauf. Das bedeutet, dass P0952 nach dem Zurücksetzen auf die Werkseinstellungen weiterhin einen Wert ungleich null hat. Wenn Sie den Störungsverlauf löschen möchten, müssen Sie das System erneut auf die Werkseinstellungen zurücksetzen oder P0952 = 0 setzen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 250 Vorangegangene Störabschaltung – Störungsinformationen Vorangegangene Störabschaltung - 1, Störungsinformationen Vorangegangene Störabschaltung - 2, Störungsinformationen Hinweis: Pro Block momentaner Störungen wird nur ein Satz Störungsinformationen gespeichert. r0958[0] entspricht r0947[0...7], r0958[1] entspricht r0947[8...15] und r0958[2] entspricht r0947[16...23]. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 251 Datens Datenty Zugrif stellung stufe r0964[0...6] Firmware-Versionsdaten Firmware-Versionsdaten. Index: Firma (Siemens = 42) Produkttyp (V20 = 8001) Firmware-Version Firmware-Datum (Jahr) Firmware-Datum (Tag/Monat) Anzahl der Umrichterobjekte Firmware-Version r0967 Steuerwort 1 Zeigt Steuerwort 1 an. Siehe r0054 für eine Beschreibung des Bitfelds.
  • Seite 252 Enthält 100 Parameternummern mit dem Index 200 bis 299. Index: Siehe r0980 Hinweis: Siehe r0980 r0983[0...99] Liste der verfügbaren 0 – 65535 Parameternummern Enthält 100 Parameternummern mit dem Index 300 bis 399. Index: Siehe r0980 Hinweis: Siehe r0980 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 253 Enthält 100 Parameternummern mit dem Index 800 bis 899. Index: Siehe r0980 Hinweis: Siehe r0980 r0989[0...99] Liste der verfügbaren 0 – 65535 Parameternummern Enthält 100 Parameternummern mit dem Index 900 bis 999. Index: Siehe r0980 Hinweis: Siehe r0980 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 254 MOP-Sollwert + Analogsollwert 1 Analogsollwert 1 + Analogsollwert 1 Festfrequenz + Analogsollwert 1 USS/MODBUS an RS485 + Analogsollwert 1 Analogsollwert 2 + Analogsollwert 1 Kein Hauptsollwert + Festfrequenz MOP-Sollwert + Festfrequenz Analogsollwert 1 + Festfrequenz Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 255 RS485 gelten ebenfalls für MODBUS. Um den Sollwert mit dem BOP zu ändern, wenn die Befehlsquelle P0700 nicht auf 1 gesetzt ist, müssen Sie prüfen, dass P1035 auf r0019 Bit 13 und P1036 auf r0019 Bit 14 gesetzt ist. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 256 Im Fall der direkten Auswahl erfordert der Umrichter zum Starten den Befehl ON. Daher muss zum Starten r1025 mit P0840 verbunden sein. Hinweis: Festfrequenzen können mit Hilfe der Digitaleingänge ausgewählt werden. P1002[0...2] Festfrequenz 2 [Hz] -550,00 – 550,00 15,00 U, T Gleitko Definiert den Festfrequenzsollwert 2. Hinweis: Siehe P1001 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 257 Festfrequenz 8 [Hz] -550,00 – 550,00 0,00 U, T Gleitko Definiert den Festfrequenzsollwert 8. Hinweis: Siehe P1001 P1009[0...2] Festfrequenz 9 [Hz] -550,00 – 550,00 0,00 U, T Gleitko Definiert den Festfrequenzsollwert 9. Hinweis: Siehe P1001 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 258 Der Zugriff ist nur möglich, wenn P0701 - P070x = 99 (Funktion der Digitaleingänge = BICO) ist. P1021[0...2] BI: Festfrequenzauswahl, Bit 1 0 – 4294967295 722,4 Siehe P1020 P1022[0...2] BI: Festfrequenzauswahl, Bit 2 0 – 4294967295 722,5 Siehe P1020 P1023[0...2] BI: Festfrequenzauswahl, Bit 3 0 – 4294967295 722,6 Siehe P1020 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 259 Wenn dieser Befehl durch kurze Impulse von weniger als 1 Sekunde aktiviert wird, wird die Frequenz in Schritten zu je 0,1 Hz geändert. Wird das Signal für mehr als 1 Sekunde aktiviert, verringert der Hochlaufgeber die Frequenz mit dem Wert in P1048. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 260 BI: MOP Hochlaufgeber- 0 – 4294967295 Sollwert akzeptieren Legt fest, dass die Signalquelle für den Einstellungsbefehl den Einstellungswert für das Motorpotentiometer akzeptiert. Der Wert wird für eine 0/1-Flanke des Einstellungsbefehls wirksam. Achtung: Siehe: P1044 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 261 5,00 U, T Gleitk omma Dieser Parameter bestimmt die Frequenz, mit der der Umrichter betrieben wird, während TIPPEN links ausgewählt ist. Abhängigkeit: P1060 und P1061 legen die Hochlauf- und Rücklaufzeit für den Einrichtbetrieb fest. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 262 Definiert die Quelle der Skalierung für den Zusatzsollwert (wird dem Hauptsollwert hinzugefügt). Einstellung: Skalierung 1,0 (100 %) Sollwert Analogeingang 1 1024 Festfrequenz-Sollwert 1050 MOP-Sollwert r1078 CO: Frequenzsollwert gesamt Gleitk [Hz] omma Zeigt die Summe von Haupt- und Zusatzsollwert an. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 263 Tabelle angegeben auf die Pulsfrequenz aus. P1800 2 kHz 4 kHz 6 kHz 8 - 16 kHz P1082 0 - 133,3 Hz 0 - 266,6 Hz 0 - 400 Hz 0 bis 550,0 Hz Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 264 Ausblendfrequenz 4 [Hz] 0,00 – 550,00 0,00 U, T Gleitk omma Definiert Ausblendfrequenz 4, durch die die Wirkung der mechanischen Resonanz verhindert und Frequenzen im Bereich +/-P1101 (Bandbreite Ausblendfrequenz) unterdrückt werden. Hinweis: Siehe P1091 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 265 Rampenzeiten in P1120 und P1121 geringfügig niedriger eingestellt werden als die der PLC, um eine optimale Leistung des Umrichters zu erzielen. Änderungen an P1120 sind sofort wirksam. Wenn die Einfachimpulsfunktion aktiviert wurde, läuft der Umrichter anfangs mit dem Wert in P3353 hoch. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 266 Rücklaufverrundungszeit [s] omma Definiert die Verrundungszeit am Anfang des Rücklaufs. Achtung: Siehe P1130 P1133[0...2] Abschließende 0,00 – 40,00 0,00 U, T Gleitk Rücklaufverrundungszeit [s] omma Definiert die Verrundungszeit am Ende des Rücklaufs. Achtung: Siehe P1130 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 267 Definiert Quelle des Befehls zur HLG-Sollwertaktivierung (HLG: Hochlaufgeber). Wenn der Digitaleingang gleich Null ist, wird der Hochlaufgebereingang auf Null festgelegt und der Hochlaufgeberausgang läuft bis auf Null zurück. r1170 CO: Frequenzsollwert nach Gleitk Hochlaufgeber [Hz] omma Zeigt den allgemeinen Frequenzsollwert nach dem Hochlaufgeber an. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 268 Zeigt den Zustand des Hochlaufgebers an. Signalbezeichnung 1-Signal 0-Signal Rampenzeit 0 aktiv Nein Rampenzeit 1 aktiv Nein Rampenende Nein Rechte/linke Richtung Nein f_act > P2157(f_2) Nein f_act < P2159(f_3) Nein Hinweis: Siehe P2157 und P2159. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 269 Bitparameter zum Prüfen und Überwachen des Zustands während der Suche. Signalbezeichnung 1-Signal 0-Signal Strom liegt an Nein Strom konnte nicht aufgebaut werden Nein Spannung vermindert Nein Flankenfilter gestartet Nein Strom unter Grenzwert Nein Stromminimum Nein Geschwindigkeit konnte nicht ermittelt werden Nein Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 270 Für diese Einstellungen ist es ausschlaggebend, dass der Umrichter nur dann wieder anläuft, wenn er sich zum Zeitpunkt der Störung (F3) im Zustand RUN befand. Der Umrichter quittiert die Störung und läuft nach einem Spannungsabfall wieder an. Wichtig ist, dass der EIN-Befehl über einen Digitaleingang übertragen wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 271 Wiederanlaufintervall [s] 0 – 1000 Dieser Parameter hat eine der folgenden Funktionen: Festlegung des Wiederanlaufintervalls, wenn P1210 = 8 • Festlegung der Gesamtzeit für Wiederanlaufversuche, wenn P1210 = 9 oder P1210 = 10 • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 272 0 – 250 U, T Definiert den Grad des DC-Bremsstroms bezogen auf den Motorbemessungsstrom (P0305). Eine Gleichstrombremsung ist bei Beachtung der folgenden Abhängigkeiten möglich: AUS1/AUS3 ==> siehe P1233 • BICO ==> siehe P1230 • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 273 Wenn sowohl die dynamische Bremsung als auch die Compound-Bremsung aktiviert ist, hat die Compound- Bremsung Vorrang. Wenn der Vdc_max-Regler aktiviert ist, kann sich das Bremsverhalten des Umrichters verschlechtern, insbesondere bei hohen Werten für die Compound-Bremsung. Hinweis: P1236 = 0 bedeutet, dass die Compound-Bremsung nicht aktiviert ist. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 274 Lastspiel angewendet. Der Widerstand sollte ohne zu Überhitzen für unbegrenzte Zeit auf diesem Niveau arbeiten können. Der Schwellenwert für die Warnung A535 entspricht 10 Sekunden mit einem Lastspiel von 95 %. Das Lastspiel wird nach 12 Sekunden mit einem Lastspiel von 95 % begrenzt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 275 Gibt den Dynamikfaktor für die Vdc_min-Regelung an. P1247 = 100 % bedeutet, dass P1250, P1251 und P1252 (Verstärkung, Integrationszeit und Differentiationszeit) als Gruppe verwendet werden. Andernfalls werden diese mit P1247 (Dynamikfaktor von Vdc_min) multipliziert. Hinweis: Die Einstellung des Vdc-Reglers wird automatisch anhand der Motor- und Umrichterdaten berechnet. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 276 Anschließend werden die Impulse deaktiviert. P1257[0...2] Frequenzgrenze der 0,00 – 550,00 2,50 U, T Gleitko Vdc_min-Regelung [Hz] Frequenz, bei der die Vdc_min-Regelung je nach Einstellung von P1256 entweder die Drehzahl hält oder die Impulse deaktiviert. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 277 Der Imax-Regler hat keinen Einfluss auf die Ausgangsfrequenz. • P1300 = 7: U/f mit quadratischer Kennlinie und Economy-Modus Quadratische Kennlinie mit Economy-Modus • Ändert die Ausgangsspannung, um den Energieverbrauch zu senken. • P1300 = 19: U/f-Steuerung mit unabhängigem Spannungssollwert Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 278 P1312). Diesen Parametern werden allerdings folgende Prioritäten zugewiesen: P1310 > P1311 > P1312 Die gesamte Anhebung ist gemäß folgender Gleichung begrenzt: sum(V_Boost) ≤ 3 * R_S * I_Mot = 3 * P0305 * Rsadj Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 279 Erfahrene Benutzer können diesen Wert ändern, um die Form der Kennlinie zu beeinflussen, z. B. um das Drehmoment bei einer bestimmten Frequenz zu erhöhen. Der Standardwert hängt von der Art des Umrichters und dessen Bemessungsdaten ab. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 280 1,0 – 20,0 U, T PROZ Gleitko Schlupfkompensation [%] Dient zum Festlegen des Wirkungsbereichs für die Schlupfkompensation. Der Prozentwert von P1334 bezieht sich auf die Motorbemessungsfrequenz P0310. Der obere Schwellenwert liegt immer 4 % über P1334. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 281 Im U/f-Modus (siehe P1300) ist der Resonanzdämpfungskreis in einem Bereich von etwa 6 % bis 80 % der Motorbemessungsfrequenz (P0310) aktiv. Wenn der Wert von P1338 zu hoch ist, führt dies zu Instabilität (Vorsteuerungseffekt). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 282 P1340 > 0 und P1341 > 0: Normale PI-Regelung Frequenzregler • Abhängigkeit: Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. Hinweis: Siehe P1340 für weitere Informationen. Die Werkseinstellung ist von der Umrichterleistung abhängig. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 283 Vorteil: Der Fluss wird schnell aufgebaut. Nachteil: Der Motor kann sich bewegen. P1350 = 1: EIN (weiches Anfahren der Spannung) • Vorteil: Die Wahrscheinlichkeit, dass sich der Motor bewegt, ist geringer. Nachteil: Der Aufbau des Flusses dauert länger. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 284 Raumzeigermodulation (SVM), kann jedoch bei sehr niedrigen Drehzahlen einen ungleichmäßigen Lauf verursachen. Die Raumzeigermodulation (SVM) mit Übermodulation kann bei hohen Ausgangsspannungen die • Stromschwingungsform verzerren. Die Raumzeigermodulation (SVM) ohne Übermodulation reduziert die am Motor verfügbare maximale • Ausgangsspannung. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 285 Nach der Aktivierung (P1900 > 0) wird die Warnung A541 generiert, die besagt, dass der nächste EIN- Befehl das Messen der Motorparameter einleitet. Die Kommunikation – sowohl via USS als auch via Modbus – wird für die Dauer dieser internen Berechnungen unterbrochen. Die Berechnungen können bis zu einer Minute dauern. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 286 Erfassung von Rs ohne Parameteränderung Erfassung von Xs ohne Parameteränderung Erfassung von Tr ohne Parameteränderung Erfassung von Xsigma ohne Parameteränderung Spannungsvektor einstellen Spannungsvektor einstellen ohne Filterung in r0069 Spannungsvektor Rechtecksignal einstellen Spannungsvektor Dreiecksignal einstellen Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 287 Wenn die ermittelte Durchlassspannung nicht innerhalb des Bereichs 0,0 V < 10 V liegt, wird die Störungsmeldung 41 (Fehler bei der Motordatenidentifikation) ausgegeben. P0949 enthält weitere Informationen (in diesem Fall Störungswert = 20). r1926 Ermittelte Steuersatz-Totzeit Gleitko [μs] Zeigt die ermittelte Totzeit für die Steuersatzverriegelung an. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 288 Der maximale Frequenzsollwert von 2*P2000 kann über die jeweilige Schnittstelle angewendet werden. Im Gegensatz zu P1082 (Maximalfrequenz) wird so die Umrichterfrequenz intern unabhängig von der Bezugsfrequenz begrenzt. Durch eine Änderung von P2000 wird der Parameter den neuen Einstellungen angepasst. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 289 Parameter unterscheiden (standardisierte Werte (Hex) oder physikalische Werte (A)). In diesem Fall findet eine automatische Umrechnung der Werte in den Zielwert statt. Abhängigkeit: Dieser Parameter wird durch die in P0340 definierten automatischen Berechnungen beeinflusst. Hinweis: Änderungen an P2002 haben eine Neuberechnung von P2004 zur Folge. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 290 USS/MODBUS an RS485 USS an RS232 (reserviert) Achtung: Vor dem Anbringen des Moduls SINAMICS V20 Smart Access am V20 müssen Sie bei Verwendung der RS485-Kommunikation über das BOP den Wert P2010[1] = 12 setzen. Hinweis: Dieser Parameter (Index 0) ändert die Baudrate an RS485 unabhängig von dem in P2023 ausgewählten Protokoll.
  • Seite 291 Die Anzahl der Prozessdatenwörter in einem USS-Telegramm wird durch P2012 bestimmt. Die ersten zwei Wörter sind: a) Steuerwort und Hauptsollwert -oder- b) Zustandswort und Istwert Wenn P2012 größer oder gleich 4 ist, wird das Zusatzsteuerwort als das vierte Prozessdatenwort übertragen (Standardeinstellung). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 292 Einstellung von P2013 auf 3 oder 4 wird die Länge der PKW-Wörter angegeben (3 = drei Wörter und 4 = vier Wörter). Wenn P2013 auf 127 eingestellt ist, wird die Länge der PKW-Wörter automatisch angepasst. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 293 USS an RS232 (reserviert) Achtung: Wenn die Zeit auf 0 eingestellt ist, wird keine Störung generiert (d. h. Zeitüberwachung deaktiviert). Hinweis: Die Telegramm-Auszeit kann an RS485 unabhängig von dem in P2023 festgelegten Protokoll genutzt werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 294 Parameter Funktion Bereich Werkseinst Änderb Skalier Date Datenty Zugriffs ellung nsatz - stufe r2018[0...7] CO: Prozessdaten von 4000H - USS/MODBUS an RS485 Zeigt die über USS/MODBUS an RS485 empfangenen Prozessdaten an. USS an RS485: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 295 Wenn die Sollwertquelle über P1000 oder P0719 ausgewählt wird, muss der Hauptsoll im zweiten • Prozessdatenwort übertragen werden. Wenn P2012 größer oder gleich 4 ist, muss das Zusatzsteuerwort (zweites Steuerwort) im vierten • Prozessdatenwort übertragen werden, sofern die obige serielle Schnittstelle den Umrichter steuert (P0700 oder P0719). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 296 Bereich Werkseinst Änderb Skalier Date Datenty Zugriffs ellung nsatz - stufe P2019[0...7] CI: Prozessdaten zu 52[0] 4000H - U32/I1 USS/MODBUS an RS485 Zeigt die über USS/MODBUS an RS485 übertragenen Prozessdaten an. USS an RS485: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 297 Werkseinst Änderb Skalier Date Datenty Zugriffs ellung nsatz - stufe MODBUS an RS485: Index: Gesendetes Wort 0 Gesendetes Wort 1 Gesendetes Wort 7 Hinweis: Wenn r0052 nicht indiziert ist, wird kein Index (".0") angezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 298 Zeigt die Anzahl der USS/MODBUS-Telegramme mit Paritätsfehlern an. Index: Siehe r2024 Hinweis: Siehe r2024 r2029[0...1] USS Start nicht erkannt Zeigt die Anzahl der USS-Telegramme mit nicht erkanntem Start an. Index: Siehe r2024 Hinweis: Wird an MODBUS nicht verwendet. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 299 Zeigt das Steuerwort 2 von USS an RS485 an (d. h. Wort 4 innerhalb von USS = PZD4). Siehe r0055 für eine Beschreibung des Bitfelds. Abhängigkeit: Siehe P2012 Hinweis: Zum Aktivieren der externen Fehlerfunktion (r2037, Bit 13) via USS müssen die folgenden Parameter festgelegt werden: P2012 = 4 • P2106 = 1 • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 300 Firmware-Version (Hauptversionsnummer) des I/O Extension Module Firmware-Version (Unterversionsnummer) des I/O Extension Module Firmware-Versionsnummer (Hotfix) des I/O Extension Module Firmware-Versionsnummer (intern) des I/O Extension Module Nicht verwendet Nicht verwendet Firmen-ID (Siemens = 42) r2067.0...12 CO/BO: Zustand der Digitaleingangswerte Zeigt den Zustand der Digitaleingänge an. Signalbezeichnung...
  • Seite 301 Die LED kennzeichnet in diesem Fall den Warnungszustand. Die Tastatur blinkt, während eine Warnung aktiv ist. P2111 Gesamtzahl der Warnungen 0 – 4 Zeigt die Anzahl der Warnungen (maximal 4) seit der letzten Zurücksetzung an. Stellen Sie 0 ein, um den Warnungsverlauf zurückzusetzen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 302 Echtzeit, Sekunden + Minuten Echtzeit, Stunden + Tage Echtzeit, Monat + Jahr P2120 Anzeigezähler 0 – 65535 U, T Zeigt die Gesamtzahl der Störungen/Warnungen an. Dieser Parameter wird immer dann erhöht, wenn ein Störungs-/Warnungsereignis eintritt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 303 P2164[0...2] Hysteresefrequenz für 0,00 – 10,00 3,00 U, T DDS Gleitko Abweichung [Hz] Hysteresefrequenz zum Erkennen der zulässigen Abweichung (vom Sollwert) von Frequenz oder Drehzahl. Diese Frequenz steuert Bit 8 in Zustandswort 1 (r0052). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 304 Hinweis: Möglicherweise ist der Motor nicht angeschlossen oder es fehlt eine Phase. P2180 Verzögerungszeit für 0 – 10000 2000 U, T Erkennung von nicht vorhandener Last [ms] Verzögerungsdauer bei der Erkennung einer fehlenden Abtriebslast. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 305 0,00 – 550,00 50,00 U, T DDS Gleitko Lastüberwachung 3 [Hz] Legt den oberen Frequenzschwellenwert f_3 zur Definition des Bereichs, in dem die Lastüberwachung erfolgt, fest. Siehe P2182. Abhängigkeit: Siehe P2181 für den berechneten Standardwert. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 306 DDS U16 Lastüberwachung [s] p2192 definiert eine Verzögerung, bevor eine Warnung/Abschaltung aktiviert wird. - Auf diese Weise sollen durch vorübergehende Bedingungen ausgelöste Ereignisse umgangen werden. - Der Parameter wird für beide Methoden der Störungserkennung verwendet. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 307 |f_act| ≤ P2159 (f_3) Nein |f_act| > P2159 (f_3) Nein Unbenutzt Nein Reserviert Nein Reserviert Nein Reserviert Nein Reserviert Nein Reserviert Nein Reserviert Nein Lastüberwachung meldet einen Alarm Nein Lastüberwachung meldet eine Störung Nein Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 308 -200,00 – 200,00 50,00 U, T DDS Gleitko Definiert den PID-Festsollwert 3. Hinweis: Siehe P2201 P2204[0...2] PID-Festsollwert 4 [%] -200,00 – 200,00 100,00 U, T DDS Gleitko Definiert den PID-Festsollwert 4. Hinweis: Siehe P2201 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 309 -200,00 – 200,00 0,00 U, T DDS Gleitko Definiert den PID-Festsollwert 14. Hinweis: Siehe P2201 P2215[0...2] PID-Festsollwert 15 [%] -200,00 – 200,00 0,00 U, T DDS Gleitko Definiert den PID-Festsollwert 15. Hinweis: Siehe P2201 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 310 Wenn dieser Befehl durch kurze Impulse von weniger als 1 Sekunde aktiviert wird, wird die Frequenz in Schritten zu je 0,2 % (P0310) geändert. Wird das Signal für mehr als 1 Sekunde aktiviert, beschleunigt der Hochlaufgeber mit dem Wert in P2247. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 311 Achtung: Siehe: P2244 P2244[0...2] CI: PID-MOP Hochlaufgeber- 0 – 4294967295 CDS U32 Sollwert Legt die Signalquelle für den Sollwert des Motorpotentiometers fest. Der Wert wird für eine 0/1-Flanke des Einstellungsbefehls wirksam. Achtung: Siehe: P2243 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 312 RUN-Befehl ausgegeben wird (wenn der PID-Sollwert die Rampenzeit zum Erreichen des Werts ausgehend von 0 % verwendet). Achtung: Wird eine zu kurze Rampenzeit eingestellt, kann das eine Abschaltung des Umrichters zur Folge haben, z. B. im Fall eines Überstroms. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 313 Legt den oberen Grenzwert für das Rückführsignal fest. Achtung: Wenn PID aktiviert ist (P2200 = 1) und das Signal diesen Wert überschreitet, wird der Umrichter mit F222 abgeschaltet. Hinweis: P2267 = 100 % entspricht 4000 hex. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 314 P2285 = 0 (I-Anteil von PID = 0): Der PID-Regler fungiert als P- oder PD-Regler. Hinweis: Wenn das System anfällig für plötzliche Sprünge im Rückführsignal ist, sollte für den P-Anteil normalerweise ein niedriger Wert (0,5) mit einem schnelleren I-Anteil für optimale Leistung eingestellt werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 315 Standardwert des Ausgangssignals beibehalten wurde. Hinweis: Die vom PID-Regler angewendete Rampenzeit wird zum Schutz des Umrichters auf 0,1 s/100 % gehalten. r2349 CO/BO: PID-Statuswort Zeigt das PID-Statuswort an. Signalbezeichnung 1-Signal 0-Signal PID gesperrt Nein PID-Grenzwert erreicht Nein Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 316 0,00 – 20,00 5,00 U, T Gleitko Legt die angewendete Verschiebung und Abweichung für die PID-Selbstoptimierung fest. Hinweis: Dies kann je nach Werksbedingungen variieren, z. B. kann eine sehr lange Systemzeitkonstante einen höheren Wert erfordern. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 317 U, T Gleitko Istwert-Schwellenwert in Prozent (%), ab dessen Überschreitung eine Störung/Warnung ausgegeben wird. P2362[0...2] Dauer Kavitationsschutz [s] 0 – 65000 U, T Gibt an, wie lange Kavitationsbedingungen vorliegen müssen, bevor eine Störung/Warnung ausgegeben wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 318 M1 = 1 × MV, M2 = 1 × MV M1 = 1 × MV, M2 = 2 × MV Vorsicht: Für diese Art der Motornutzung ist es zwingend erforderlich, den negativen Frequenzsollwert zu deaktivieren. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 319 Motoren M1 oder M2 ein (Staging). Um die geregelte Variable möglichst konstant zu halten, muss der Umrichter gleichzeitig auf die Minimalfrequenz herunterfahren. Daher muss die PID-Regelung während des Staging-Prozesses unterbrochen werden (siehe P2378 und folgendes Diagramm). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 320 Gibt an, wie lange die Verzögerungsüberschreibung verhindert wird, nachdem ein Motor-Staging oder Motor-Destaging erfolgt ist. Dies verhindert, dass unmittelbar nach einem Staging-Ereignis ein zweites Staging erfolgt, das durch vorübergehende Bedingungen nach dem ersten ausgelöst wurde. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 321 Die Frequenz als Prozentsatz der Maximalfrequenz. Dies ist die Frequenz, auf die der Digitalausgang bei einem (De)Staging-Ereignis geschaltet wird, wenn der Umrichter von der Maximal- zur Minimalfrequenz herunterfährt (oder umgekehrt). Dies wird in den folgenden Diagrammen dargestellt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 322 Alle anderen Werte werden dann ignoriert. Beispiel: P2380 = 0.1 ==> 6 min 60 min = 1 h Index: Motor 1 – Laufzeit in Stunden Motor 2 – Laufzeit in Stunden Nicht verwendet Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 323 2. P2801 und P2802 aktivieren jeden freien Funktionsbaustein einzeln. Zudem können mittels P2803 = 1 schnelle freie Funktionsbausteine aktiviert werden. Deaktivieren Aktivieren Abhängigkeit: Die aktiven Funktionsbausteine werden alle 128 ms berechnet, schnelle freie Funktionsbausteine alle 8 ms. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 324 Legen Sie P2800 auf 1 fest, um Funktionsbausteine zu aktivieren. Die aktiven Funktionsbausteine werden alle 128 ms berechnet, wenn die Stufe 1 bis 3 festgelegt ist. Schnelle freie Funktionsbausteine (Stufe 4 bis 6) werden alle 8 ms berechnet. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 325 Deaktivieren Aktivieren Abhängigkeit: Die aktiven schnellen Funktionsbausteine werden alle 8 ms berechnet. Hinweis: Achtung: Die Parameter P2200 und P2803 schließen sich gegenseitig aus. PID und FFB des gleichen Datensatzes können nicht gleichzeitig aktiv sein. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 326 P2816[0...1] BI: OR 1 0 – 4294967295 U, T P2816[0] und P2816[1] definieren die Eingänge des Elements OR 1. Der Ausgang ist r2817. Index: Siehe P2810 Abhängigkeit: P2801[3] weist der Verarbeitungsfolge das OR-Element zu. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 327 P2826[0...1] BI: XOR 3 0 – 4294967295 U, T P2826[0] und P2826[1] definieren die Eingänge des Elements XOR 3. Der Ausgang ist r2827. Index: Siehe P2810 Abhängigkeit: P2801[8] weist der Verarbeitungsfolge das XOR-Element zu. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 328 P2801[11] weist der Verarbeitungsfolge das NOT-Element zu. r2833.0 BO: NOT 3 Ausgang des Elements NOT 3. Zeigt die NOT-Logik des in P2832 definierten Bits an. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2832 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 329 Siehe P2837 r2839.0 BO: NOT-Q D-FF 2 Zeigt den NOT-Ausgang von D-FlipFlop 2 an. Die Eingänge sind in P2837[0], P2837[1], P2837[2] und P2837[3] definiert. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2837 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 330 Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2846 r2848.0 BO: NOT-Q RS-FF 3 Zeigt den NOT-Ausgang von RS-FlipFlop 3 an. Die Eingänge sind in P2846[0] und P2846[1] definiert. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2846 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 331 0 – 4294967295 U, T Definiert das Eingangssignal von Zeitgeber 1. P2849, P2850 und P2851 sind die Eingänge des Zeitgebers. Die Ausgänge sind r2852 und r2853. Abhängigkeit: P2802[0] weist der Verarbeitungsfolge den Zeitgeber zu. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 332 BO: Zeitgeber 2 Zeigt den Ausgang von Zeitgeber 2 an. P2854, P2855 und P2856 sind die Eingänge des Zeitgebers. Die Ausgänge sind r2857 und r2858. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2854 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 333 BO: Zeitgeber 4 Zeigt den Ausgang von Zeitgeber 4 an. P2864, P2865 und P2866 sind die Eingänge des Zeitgebers. Die Ausgänge sind r2867 und r2868. Siehe r2811 für eine Beschreibung des Bitfeldes. Abhängigkeit: Siehe P2864 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 334 Siehe P2873 P2875[0...1] CI: SUB 2 0 – 4294967295 U, T 4000H Definiert die Eingänge von Subtrahierer 2. Das Ergebnis wird in r2876 angegeben. Index: Siehe P2869 Abhängigkeit: P2802[7] weist der Verarbeitungsfolge den Subtrahierer zu. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 335 Siehe P2881 P2883[0...1] CI: DIV 2 0 – 4294967295 U, T 4000H Definiert die Eingänge von Divierer 2. Das Ergebnis wird in r2884 angegeben. Index: Siehe P2869 Abhängigkeit: P2802[11] weist der Verarbeitungsfolge den Dividierer zu. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 336 Feste Prozenteinstellung 2. P2940 BI: Freigabe 0 – 4294967295 Wobbelfunktion Definiert die Quelle, über die die Wobbelfunktion freigegeben wird. P2945 Frequenz Wobbelsignal 0,001 - 10,000 1,000 Gleitko [Hz] Legt die Frequenz des Wobbelsignals fest. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 337 Zwischenkreisspannnung Nein Störung in der Leistungselektronik Nein Übertemperatur Umrichter Nein Erdschluss Nein Motorüberlast Nein Busfehler Nein Reserviert Nein Störung interne Kommunikation Nein Grenzwert Motorstrom Nein Netzausfall Nein Reserviert Nein Reserviert Nein Andere Fehler Nein Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 338 Einfachimpuls – Wendet einen Drehmomentimpuls für eine bestimmte Zeit zum Anfahren des Motors an. • Mehrfachimpuls – Wendet eine Folge von Drehmomentimpulsen zum Anfahren des Motors an. • Deblockierung – Führt einen Rückwärts-/Vorwärtsbewegung durch, um eine Pumpenblockade zu lösen. • Betrieb mit Einfachimpuls: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 339 Parameterliste 8.2 Parameterliste Parameter Funktion Bereich Werkseinst Änderbar Skalierun Datens Datenty Zugriffs ellung - stufe Betrieb mit Mehrfachimpuls: Betrieb mit Deblockierung: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 340 Abhängigkeit: Der Wert dieses Parameters wird durch die Einstellung von P3350 geändert. Siehe Beschreibung von P3350. P3354[0...2] Einfachimpulsfrequenz 0,0 – 550,0 Gleitko [Hz] Definiert die Frequenz, bei der im Drehmoment-Einfachimpulsmodus und -Mehrfachimpulsmodus die zusätzliche Anhebung angewendet wird. Index: Siehe P3350 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 341 Danach variiert sie auf die gleiche Weise wie die stetige Anhebung. Die Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. P3358[0...2] Anzahl der Impulszyklen 1 – 10 C, T Gibt an, wie viele Male das Anhebungsniveau des Mehrfachimpulsmodus (P3357) angewendet wird. Index: Siehe P3350 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 342 Wenn P3363 = 1 ist, springt der Ausgang zur Frequenz der Gegendrehrichtung. Dadurch wird ein "Schubeffekt" erzeugt, der die Beseitigung der Blockierung unterstützt. P3364[0...2] Anzahl der 1 – 10 Deblockierungszyklen Gibt an, wie oft der Zyklus der Gegendrehrichtung zum Zwecke der Deblockierung wiederholt wird. Index: Siehe P3350 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 343 Die Frequenz, die bei aktivem Frostschutz auf den Motor angewendet wird. Abhängigkeit: Siehe auch P3852. P3854[0...2] Strom 0 – 250 U, T Kondensationsschutz [%] Der Gleichstrom (als Prozentsatz des Nennstroms), der bei aktiviertem Kondensationsschutz auf den Motor angewendet wird. Abhängigkeit: Siehe auch P3852. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 344 Die Kommunikation – sowohl via USS als auch via Feldbus – wird für die Dauer dieser internen Berechnungen unterbrochen. Hierdurch können die folgenden Fehlermeldungen an der verbundenen SIMATIC S7-Steuerung ausgegeben werden (Kommunikation via Fieldbus): Parameterfehler 30 • Umrichterfehler 70 • Umrichterfehler 75 • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 345 U, T Parameter Zugriff auf spezielle Parameter für die Entwicklung (nur Experten) und Werksfunktionen (Kalibrierungsparameter). r3954[0...12] CM Info und GUI ID Dient zum Klassifizieren von Firmware (nur für die interne Verwendung durch SIEMENS). Index: CM-Bezeichnung (Zähler/Abzweig) CM-Bezeichnungsschild (Zähler) CM-Bezeichnungsschild [3...10]...
  • Seite 346 (Inbetriebnahme) gekennzeichnet. Die SF-LED ist ausgeschaltet. P8458 wird durch Zurücksetzen auf die Werkseinstellungen nicht geändert. P8553 Menütyp 0 – 1 U, T Wählt aus, ob am BOP Menüs ohne Text oder mit wenig Text angezeigt werden. Menüs ohne Text Menüs mit wenig Text Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 347: Störungen Und Alarme

    • Wenn die Störung nicht gelöscht wurde und die Taste gedrückt wird, wird der Störungsbildschirm erneut angezeigt. • Wenn für 60 Sekunden keine Taste gedrückt wurde. Wenn eine Störung aktiv ist und für 60 Sekunden keine Taste gedrückt wurde, blinkt die Hintergrundbeleuchtung (P0070). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 348: Anzeige Des Umrichterzustands Bei Störungen

    = 22: Hardware-Meldung • Motor übereinstimmen. Der Wert für den Ständerwiderstand (P0350) muss • korrekt sein. Der Motor darf nicht blockiert oder überlastet sein. • Hochlaufzeit (P1120) erhöhen • Startanhebung (P1312) verringern • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 349 Die Motorleistung (P0307) • Die Motorleistung (P0307) muss der Umrichterleistung überschreitet die • (r0206) entsprechen. Umrichterleistung (r0206). Hinweis: F5 kann nicht gelöscht werden, bevor die Umrichter-Überlastausnutzung (r0036) niedriger als die Umrichter-Überlastwarnung I t (P0294) ist. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 350 Überprüfen Sie die Netzkabel. hat den sicheren Schwellenwert Gleichstromwelligkeit überschritten. Ursache hierfür ist zu hoch meist ein Verlust einer Netzeingangsphase. Die Anzahl der automatischen Wiederanlaufversuche überschreitet Maximale Anzahl den Wert in P1211. von automatischen Wiederanlaufversuch en überschritten Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 351 = 7000 + Bausteinnummer: Lesen des • Datenbausteins zum falschen Zeitpunkt r0949 = 8000 + Bausteinnummer: Schreiben des • Datenbausteins zum falschen Zeitpunkt r0949 = 9000 + Bausteinnummer: Fehler beim • Zurücksetzen auf Werkseinstellungen wegen Wiederanlauf oder Netzausfall Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 352 = 5000 + Adresse: Lesen von Daten am Umrichter • ungültig r0949 = 6000 + Adresse: Schreiben von Daten am • Umrichter ungültig Ein- und Ausschalten des Umrichters • Kundendienst kontaktieren oder Umrichter ändern • Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 353 Vorgang abgeschlossen wird. Inhalt des Steuerwort). Parameterklonens ungültig Die Datei ist vorhanden, aber der Stellen Sie sicher, dass die Daten von einem passenden Umrichtertyp war falsch. Umrichtertyp geklont werden. Inhalt des Parameterklonens nicht kompatibel Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 354 Den Wert von P2268 ändern. • Mindestwert in P2268. PID-Rückführung Rückmeldungsverstärkung anpassen. • unter Mindestwert F222 Die PID-Rückführung liegt über dem Den Wert von P2267 ändern. • Höchstwert in P2267. PID-Rückführung Rückmeldungsverstärkung anpassen. • über dem Höchstwert Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 355 Motor starten kann. r0949 = 3/4: Änderung • Umrichterdaten r0949 = 5: Beim Wiederanlauf • wurde ein Klonen über eine SD- Karte durchgeführt. r0949 = 10: Das vorherige • Klonen beim Wiederanlauf wurde abgebrochen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 356: Alarme

    Bei Auslösung einer Warnung wird unmittelbar das Warnsymbol angezeigt, und in der Anzeige ist ein "A" gefolgt von dem Warncode zu sehen. Hinweis Warnungen können nicht quittiert werden. Sie werden automatisch gelöscht, sobald die Ursache der Warnung korrigiert wurde. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 357: Deaktivieren Der Umrichterstoppreaktion Bei Warnungen

    Der Lüfter muss sich drehen, wenn der • Umrichter in Betrieb ist. A505 Die Warnschwelle wurde überschritten. Der Prüfen, ob der Lastzyklus innerhalb der Strom wird reduziert, wenn parametrisiert festgelegten Grenzen liegt. Umrichter I (P0610 = 1). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 358 Der Bremswiderstand ist für den Einen Bremswiderstand mit einer höheren Leistung Bremswiderstand Anwendungsfall nicht geeignet. verwenden. A541 Die Motordatenidentifikation (P1900) wurde ausgewählt oder wird ausgeführt. Motordatenidentifikatio n aktiv A600 Datenverlust interne Zeitscheibe Kundendienst kontaktieren. Warnung RTOS- Datenverlust Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 359 Analogausgang nicht Identische Parametereinstellungen für Eingang • Ergebnissen führen würde. korrekt festgelegt Parametereinstellungen für Ausgang • entsprechen nicht dem Analogausgangstyp Legen Sie für P0777 und P0779 unterschiedliche Werte fest. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 360 Die PID-Selbstoptimierung (P2350) wurde Die Warnung wird ausgeblendet, sobald die PID- ausgewählt oder wird ausgeführt. Selbstoptimierung abgeschlossen ist. PID-Selbstoptimierung aktiv A952 Die Lastbedingungen am Motor Siehe F452. kennzeichnen einen Bandausfall oder Warnung Mechanikausfall. Lastüberwachung Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 361: Technische Daten

    Wenn die Eingangsspannung unter dem Bemessungswert liegt, ist Stromderating zulässig und die/das spannungsabhängige Drehzahl/Drehmoment kann vermindert werden. Bevor Sie FSE (gefiltert) an einer IT-Stromversorgung betreiben, stellen Sie sicher, dass die Schraube für das EMC- Filter entfernt wurde. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 362: Überlastfähigkeit

    EN 61800-3 Kategorie C2/C3 EN 61800-3 Kategorie C1/C2 Störausstrahlungen Maximale Verlustleistung 400-V-Drehstromumrichter Baugröße Bemess (kW) 0,37 0,55 0,75 1,1 2,2 3 18,5 ungsleis tung (hp) 0,75 0,75 1 276 338 Maximale Verlustleistung (w) Bei voll ausgelastetem E/A Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 363 Installateur bzw. das Installationsunternehmen oder der Nutzer des professionell eingesetzten Gerätes müssen hinsichtlich der Oberschwingungsströme die Genehmigung des Netzbetreibers zum Anschluss des Gerätes einholen. Weitere Informationen zu typischen Oberschwingungsströmen von V20-Umrichtern für 230 V können der nachfolgenden Tabelle entnommen werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 364: Ausgangsstromderating Bei Verschiedenen Pwm-Frequenzen Und Umgebungslufttemperaturen

    38,3 27,0 18,9 31,5 22,5 15,8 22 (HO) 45,0 40,5 22,5 45,0 40,5 22,5 38,3 27,0 18,9 31,5 22,5 15,8 30 (LO) 60,0 53,0 30,0 60,0 53,0 30,0 51,0 36,0 25,2 42,0 30,0 21,0 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 365 50 °C 60 °C 40 °C 50 °C 60 °C 40 °C 50 °C 60 °C AA/AB 0,12 AA/AB 0,25 AA/AB 0,37 AA/AB 0,55 AA/AB 0,75 13,6 13,6 13,6 13,6 13,6 13,6 13,6 13,6 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 366: Motorregelung

    15 kW für 240 Sekunden Bemessungsleistung 18,5 kW (HO)/22 kW (HO) Bemessungsleistung 22 kW 110 % des Nennwerts für 60 Sekunden, danach mehr als 98 % des (LO)/30 kW (LO) Nennwerts für 240 Sekunden Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 367: Mechanische Daten

    Lüfter ohne Lüfter 1,0 (0,9 1,4 (1,3 7,5 kW 11 kW 15 kW 18,5 kW 22 kW 230-Volt-Wechselstromumrichter FSAA FSAB FSAC FSAD Gewicht des Flat Plate-Umrichters (nur Variante mit 400 V / 0,75 kW) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 368: Umgebungsbedingungen

    2000 m bis 4000 m: Eingangsspannungsderating Umweltklassen Verschmutzungsgrad: 2 Feststoffpartikel: Klasse 3S2 Chemische Gase: Klasse 3C2 (SO Klimaklasse: 3K3 Mindestmontageabst Oben: 100 mm Unten: 100 mm (85 mm für Baugröße A mit Lüfter) Seite: 0 mm Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 369: Richtlinien Und Standards

    EN 61800-5-1 – Halbleiterumrichter – Allgemeine Bestimmungen und netzgeführte Umrichter Europäische EMV-Richtlinie Bei Installation gemäß den im vorliegenden Gerätehandbuch beschriebenen Empfehlungen erfüllen der Umrichter SINAMICS V20 und SINAMICS V20 Smart Access alle Anforderungen der EMV-Richtlinie gemäß Definition durch die EMV-Produktnorm EN 61800-3 für drehzahlveränderbare elektrische Antriebe.
  • Seite 370 Einsatz in Wohnbereichen ausgelegt. Die Produkte SINAMICS V20 FSAA, FSAB, FSAC und FSAD wurden als Geräte der Klasse B eingestuft und sind sowohl für industrielle Anwendungen als auch für den Einsatz in Wohnbereichen mit weiteren EMV-Maßnahmen vorgesehen.
  • Seite 371 SINAMICS V20 Smart Access entspricht den Anforderungen der einschlägigen PTA-Norm. NBTC SINAMICS V20 Smart Access entspricht den technischen Standards oder Anforderungen von NBTC (nachfolgend finden Sie den entsprechenden Text in Thai). เคร ื ่ อ งโทรคมนาคมและอ ุ ป กรณ  น ี ้ ม ี ค วามสอดคล  อ งตามมาตรฐานหร ื อ ข  อ ก ํ า หนดทางเทคน ิ ค ของ กสทช.
  • Seite 372 SINAMICS V20 Smart Access entspricht den Anforderungen der einschlägigen UkrCEPRO -Norm. IMDA SINAMICS V20 Smart Access entspricht den Anforderungen der einschlägigen IMDA-Norm. FAC + CU SINAMICS V20 Smart Access entspricht den Anforderungen der einschlägigen FAC- und CU- Normen. SDPPI SINAMICS V20 Smart Access entspricht den Anforderungen der einschlägigen SDPPI-Norm.

  • Seite 373: Optionen Und Ersatzteile

    Schnittstellenmodul einbauen möchten, entfernen Sie die abnehmbare transparente Abdeckung vorsichtig von Hand. Es wird empfohlen, die Abdeckung an einem sicheren Ort aufzubewahren und wieder anzubringen, wenn der Erweiterungs-Port nicht verwendet wird. B.1.1 Parameterlader Artikelnummer: 6SL3255-0VE00-0UA1 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 374: Außenmaße (Mm)

    Das Aufladen der Batterie oder das direkte Verbinden des Pluspols (+) mit dem Minuspol (- ) kann zu Undichtigkeiten, Wärmeentwicklung, Feuer und sogar zur Explosion führen. • Die Akkus dürfen nicht aufgeladen werden. • Batterien dürfen nicht zusammen mit Metallobjekten wie z. B. Halsketten gelagert und/oder transportiert werden. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 375: Anschluss Des Parameterladers Am Umrichter

    Parameterlader anschließen, um bei einem Ausfall der Netzversorgung die Datenübertragung durchzuführen. Kann der Umrichter über den Netzanschluss mit Strom versorgt werden, muss der Parameterlader nicht über die Batterien oder über ein Micro- USB-Kabel mit Strom versorgt werden. Anschluss des Parameterladers am Umrichter Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 376: Verwendung Von Memory Cards Anderer Hersteller

    1. Bringen Sie das Optionsmodul am Umrichter an. 2. Schalten Sie den Umrichter ein. 3. Legen Sie die Karte in das Optionsmodul ein. 4. Legen Sie P0003 (Bedienerzugriffsebene) = 3 fest. 5. Legen Sie P0010 (Inbetriebnahmeparameter) = 30 fest. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 377: Übertragung Von Daten Von Der Sd-Karte An Den Umrichter

    LED orange und blinkt mit einer Frequenz von 1 Hz. Nach erfolgreicher Übertragung werden sowohl P0010 als auch P0803 automatisch auf 0 zurückgesetzt. Beachten Sie, dass der Störungscode F395 nur beim Einschalten mit Klonen angezeigt wird. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 378: Externes Bop Und Bop-Schnittstellenmodul

    Typenschild Das Typenschild des externen BOP befindet sich an der Rückseite des BOP. Panelanordnung SINAMICS V20 unterstützt ein externes BOP zur Fernsteuerung des Umrichters. Das externe BOP stellt über ein optionales BOP Interface Module die Verbindung zum Umrichter her. Umrichter SINAMICS V20...
  • Seite 379 Die Taste hat die gleiche Funktion wie die Taste n am integrierten BOP. Statussymbole am Umrichter Diese Symbole haben die gleiche Bedeutung wie die entsprechenden Symbol am integrierten BOP. Symbol für die Inbetriebnahme. Der Umrichter befindet sich im Inbetriebnahmemodus (P0010 = 1). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 380 Umrichter im Inbetriebnahmemodus befindet. Beim Einschalten des Umrichters werden an dem mit dem Umrichter verbundenen externen BOP erst "BOP.20" (BOP für SINAMICS V20) und dann die Firmwareversion des BOP angezeigt. Anschließend werden automatisch die Baudrate und die USS- Kommunikationsadresse des Umrichters erkannt.
  • Seite 381 Erweiterungsport des Umrichters. Der zulässige Betriebstemperaturbereich für das BOP Interface Module beträgt -10 °C bis 50 °C. Außenmaße (mm) Montage (SINAMICS V20 + BOP Interface Module + externes BOP) Hinweis Die Verbindung des BOP Interface Module mit dem externen BOP ist nur dann erforderlich, wenn Sie den Betrieb des Umrichters entfernt mit Hilfe des externen BOP steuern möchten.
  • Seite 382 Optionen und Ersatzteile B.1 Optionen Hinweis Der Kabelschirm muss unbedingt mit dem Schirmanschlusssatz verbunden werden. Weitere Informationen zur Schirmungsmethode finden Sie im Abschnitt "EMV-konforme Installation (Seite 50)". Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 383: Widerstandsbremsmodul

    Steuerknebel ausgewählte Lastspiel beschränkt. Montageausrichtung Das Widerstandsbremsungsmodul muss in der Ausrichtung installiert werden, die im folgenden Diagramm dargestellt ist. Das heißt, die offenen Steckplätze müssen immer direkt nach oben weisen, um eine adäquate Kühlung sicherzustellen. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 384: Empfohlene Leitungsquerschnitte

    Zerstörung des Umrichters und des Moduls führen. Status-LEDs Farbe Beschreibung POWER Gelb Das Modul ist eingeschaltet. STATUS Rot Das Modul befindet sich im Absicherungsmodus. ACTIVE Grün Das Modul gibt beim Bremsen des Motors generatorische Energie in Form von Wärme ab. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 385: Auswahl Des Lastspiels

    Hinweis Die Montage von Widerstandsbremsmodulen nebeneinander verursacht bei den Modulen ein Derating bezogen auf Leistung und Strom. Um das zu verhindern, empfiehlt Siemens bei der Montage von Widerstandsbremsmodulen die Einhaltung der vorausgesetzten Abstände für V20-Umrichter. Weitere Informationen finden Sie im Kapitel „AUTOHOTSPOT“.

  • Seite 386: Bremswiderstand

    B.1.4 Bremswiderstand WARNUNG Bedingungen für den Betrieb Stellen Sie sicher, dass der an den SINAMICS V20 anzuschließende Widerstand für die erforderliche Leistungsableitung ausgelegt ist. Alle geltenden Vorschriften bezüglich der Installation, Verwendung und Sicherheit von Hochspannungsanlagen müssen befolgt werden. Wenn der Umrichter bereits verwendet wird, trennen Sie die Hauptstromversorgung und warten mindestens fünf Minuten, bis die Kondensatoren sich entladen haben, bevor Sie mit...
  • Seite 387 * Alle oben aufgeführten Widerstände sind für ein maximales Lastspiel von 5 % bemessen. Technische Daten Betriebsumgebungstemperatur: -10 °C bis +50 °C Lagerungs-/Transporttemperatur: -40 °C bis +70 °C Schutzart: IP20 Rel. Luftfeuchtigkeit: 0 % bis 95 % (ohne Kondensation) cURus-Aktennr.: E221095 (Gino) E219022 (Block) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 388: Einbau

    B.1 Optionen Einbau Für 400-V-Drehstromumrichter FSA bis FSD und 230-V-Wechselstromumrichter FSAC bis Die Widerstände können in senkrechter oder waagrechter Stellung und auf einer hitzebeständigen Oberfläche montiert werden. Es müssen die nachstehend gezeigten Mindestabstände eingehalten werden: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 389: Befestigungsmaße

    M4 (4) FSAA/FSAB (0,12 bis 0,75 kW) JJY:023151720007 345 316 - 105 72 M4 (4) FSAC (1,1 bis 1,5 kW) JJY:023163720018 345 316 - 175 142 2,7 M4 (4) FSAD/FSC (2,2 bis 3 kW) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 390: Anschluss

    Setzen Sie für Umrichter der Baugrößen D und E den Parameter P1237 auf 1, um die Bremswiderstandsfunktion zu aktivieren. Verwenden Sie für andere Baugrößen das Widerstandsbremsungsmodul, um die Einschaltdauer von 5 % auszuwählen. Hinweis Zusätzliche PE-Klemme Einige Widerstände verfügen über einen zusätzlichen PE-Anschluss auf dem Gehäuse. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 391: Netzdrossel

    Kommutierungseinbrüche zu überbrücken. Sie können auch die Auswirkungen von Oberwellen auf den Umrichter und die Netzversorgung reduzieren. Die größeren Netzdrosseln für die 230 V-Varianten verfügen über seitliche Montagehalterungen, die eine Reihenmontage ermöglichen (siehe folgendes Diagramm). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 392 200 V bis 240 V 22,8 A 1,5 kW FSAD 2,2 kW 6SE6400-3CC03-5CB3 200 V bis 240 V 29,5 A 3 kW 2,2 kW 6SE6400-3CC02-6BB3 200 V bis 240 V 22,8 A 3 kW 6SE6400-3CC03-5CB3 29,5 A Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 393: Verbinden Der Netzdrossel Mit Dem Umrichter

    Optionen und Ersatzteile B.1 Optionen Verbinden der Netzdrossel mit dem Umrichter Das folgende Bild nimmt die Netzdrosseln für die 230 V-Umrichtervarianten als Beispiel. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 394 FSA (1,5 bis 2,2 kW) • FSB (3 bis 4 kW) • 0CE21-8AA0 2,95 M5 (4) 5,0 FSC (5,5 kW) • FSD (7,5 kW) • 0CE23-8AA0 7,80 M5 (4) 5,0 16,0 FSD (11 bis 15 kW) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 395: Für 230 V-Wechselstromumrichter

    B.1 Optionen Für 400 V-Drehstromumrichter FSE Artikelnummer Elektrische Kenndaten Befestigungsmaße (mm) Gewicht Gesamtmaße (mm) Befestigung (kg) sschraube 6SL3203-... Spannung (V) Strom (A) 0CJ24-5AA0 380 bis 480 4 × M8 (13 Nm) 0CD25-3AA0 Für 230 V-Wechselstromumrichter Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 396 1,5 6,0 FSAC (1,1 bis • (233*) 1,5 kW) FSC (2,2 kW) • 3CC03-5CB3 M5 (4) 2,25 2,5 10 FSAD (2,2 bis 3 • (280*) (50/80*) FSC (3 kW) • * Höhe mit seitlicher Montagehalterung Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 397: Ausgangsdrossel

    7,5 kW 6SL3202-0AE23-8CA0 380 V bis 480 V 39,0 A 11 kW 15 kW 18,5 kW 6SE6400-3TC03-8DD0 380 V bis 480 V 45,0 A 22 kW 6SE6400-3TC05-4DD0 380 V bis 480 V 68,0 A Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 398: Verbinden Der Ausgangsdrossel Mit Dem Umrichter

    200 V bis 480 V 9,0 A FSAD/FSC 2,2 kW 6SL3202-0AE21-8CA0 200 V bis 480 V 18,5 A 3 kW Verbinden der Ausgangsdrossel mit dem Umrichter Die folgende Abbildung zeigt exemplarisch die Ausgangsdrossel für 230 V-Umrichter FSAC. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 399 Optionen und Ersatzteile B.1 Optionen Befestigungsmaße Für 400 V-Drehstromumrichter FSA bis FSD und 230-V-Wechselstromumrichter Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 400 Gesamtmaße (mm) Befestigungsmaße Befestigun Gewicht hluss (mm) gsschraub (kg) schra 6SE6400- Spannung Strom Drehmoment (Nm) 3TC05- 200 bis 480 54 3,5 bis 4,0 10,7 4DD0 3TC03- 380 bis 480 38 3,5 bis 4,0 16,1 8DD0 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 401: Externer Netzfilter

    230-V-Umrichter zu erfüllen und Kategorie C2 für ungefilterte 400-V-Umrichter zu erreichen, sind die nachstehend gezeigten externen Netzfilter erforderlich. In diesem Fall kann nur ein geschirmter Leitungsabgang verwendet werden. Weitere Informationen zur maximalen Leitungslänge finden Sie im Abschnitt "Klemmenbeschreibung (Seite 42)". Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 402 3 kW Netzfilter des Typs "Schaffner FS41095-30- 44" (oder gleichwertig). 2,2 kW 6SE6400-2FL02-6BB0 200 V bis 240 V 26 A 3 kW Siemens empfiehlt die Verwendung des Netzfilter des Typs "EPCOS B84113H000 G136" (oder gleichwertig). Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 403 Hinweise zur EMV-kompatiblen Installation der externen Netzfilter finden Sie im Abschnitt "EMV-konforme Installation (Seite 50)". Anschließen des Netzfilters an FSAA ... FSAC In der nachfolgenden Abbildung wird ein Beispiel für den Anschluss des Netzfilters an den Umrichter gezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 404 Optionen und Ersatzteile B.1 Optionen Anschließen des Netzfilters an FSAD In der nachfolgenden Abbildung wird ein Beispiel für den Anschluss des Netzfilters an den Umrichter gezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 405 Optionen und Ersatzteile B.1 Optionen Anschließen des Netzfilters an FSA ... FSE In der nachfolgenden Abbildung wird ein Beispiel für den Anschluss des Netzfilters an den Umrichter gezeigt. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 406 Optionen und Ersatzteile B.1 Optionen Befestigungsmaße Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 407: Schirmanschlusssätze

    50,5 120 FSC (2,2 kW) FS41095-30-44* 1,0 bis 1,2 FSAD (2,2 bis 3 kW) Siemens empfiehlt die Verwendung des Netzfilter des Typs "Schaffner FS41095-30-44" (oder gleichwertig). Weitere Informationen zu diesem Filter erhalten Sie vom Hersteller. B.1.8 Schirmanschlusssätze Funktionen Der Schirmanschlusssatz ist als Option für jede Baugröße erhältlich. Hiermit kann auf einfache und effiziente Weise die für eine EMV-konforme Installation des Umrichters...
  • Seite 408 3 × Kabelschirmklemme ③ 4 × Schraube M4 (Anzugsdrehmoment: 1,8 Nm ± 10 %) ① FSAD Artikelnummer: 6SL3266-1AV00-0VA0 Schirmblech ② 3 × Kabelschirmklemme ③ 4 × Schraube M4 (Anzugsdrehmoment: 1,8 Nm ± 10 %) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 409 ④ 7 × Schraube M4 (Anzugsdrehmoment: 1,8 Nm ± 10 %) ① Artikelnummer: 6SL3266-1AC00-0VA0 Schirmblech ② 2 × Schellen ③ 3 × Kabelschirmklemme ④ 7 × Schraube M4 (Anzugsdrehmoment: 1,8 Nm ± 10 %) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 410: Außenmaße (Mm)

    In Anwendungsbereichen mit "Push-Through-Technologie" werden die beiden M5-Schrauben und Muttern (Anzugsdrehmoment: 2,5 Nm ± 10 %) statt der zwei M4-Schrauben (" " in der Abbildung) zum Befestigen der Schirmblech am Umrichter benötigt. Außenmaße (mm) Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 411: Befestigung Des Schirmanschlusssatzes Am Umrichter

    Klemmen Sie den Kühlkörper zwischen Schirmblech und Schaltschrank fest und ziehen Sie die Schrauben und Muttern mit einem Anzugsdrehmoment von 1,8 Nm (Toleranz: ± 10 %) fest. ③ Falten Sie die Kabelschirmklemme während der Umrichterinstallation passend zum Kabeldurchmesser. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 412: Speicherkarte

    Funktionen Eine Speicherkarte kann im Parameterlader zum Upload/Download von Parametersätzen auf den bzw. vom Umrichter verwendet werden. Ausführliche Informationen zur Verwendung der Speicherkarte finden Sie im Anhang "Parameterlader (Seite 371)". Artikelnummer Empfohlene SD-Karte: 6SL3054-4AG00-2AA0 Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 413: Rs485-Abschlusswiderstand

    Optionen und Ersatzteile B.1 Optionen B.1.10 RS485-Abschlusswiderstand Zum Abschluss des Busses für die RS485-Kommunikation zwischen dem SINAMICS V20 und der SIEMENS-PLC wird ein RS485-Abschlusswiderstand verwendet. Ausführliche Informationen zum Abschlusswiderstand finden Sie im Abschnitt "Kommunikation mit der PLC (Seite 181)". Artikelnummer: 6SL3255-0VC00-0HA0 B.1.11...

  • Seite 414: Adapter Für Din-Schienenmontage (Nur Fsaa, Ab, Ac, A Und B)

    Sie können handelsübliche FI der Serie 5SM3 (siehe Tabelle) oder gleichwertig wählen. Der Buchstabe "k" in den FI-Typenbezeichnungen steht für FI mit Zeitverzögerung. 400-V-Drehstromumrichter SINAMICS V20 FSB bis FSD (gefiltert) können nicht an einem Fehlerstromschutzschalter ohne integrierten Überstromschutz des Typs B(k) 30 mA betrieben werden.

  • Seite 415: Migrations-Anbausatz Für Fsaa

    Option für die Montage verwenden. Außenmaße (mm) Bei FSAA/FSAB Bei FSAC Bei FSAD 2 × Schraube M4 4 × Schraube M4 4 × Schraube M4 Max. Anzugsdrehmoment: 2,0 Nm; Schraubenlänge 6 mm ... 10 mm Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 416: Befestigung Des Migrationsmontagesatzes Am Umrichter

    Optionen und Ersatzteile B.1 Optionen Befestigung des Migrationsmontagesatzes am Umrichter ● Umrichter montiert in einem Schaltschrank: ● DIN-Schienenmontage: Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 417: Tastenbeschreibung

    Weitere Informationen siehe Kapitel "Inbetriebnahme über das SINAMICS V20 Smart Access (Seite 145)". Tastenbeschreibung Mit der RESET-Taste an Ihrem SINAMICS V20 Smart Access können Sie die folgenden Funktionen ausführen: ● Grundlegende Aktualisierung (Seite 177) ● Zurücksetzen der WLAN-Konfiguration Weitere Informationen finden Sie in der Beschreibung weiter unten in diesem Handbuch.
  • Seite 418 Je nach Umgebungsbedingungen ist Drahtloskommunikation über eine Entfernung von 140 m (ohne Hindernisse) möglich. Anbringen des SINAMICS V20 Smart Access am Umrichter Weitere Sicherheitshinweise für die Montage siehe Kapitel "Anbringen des SINAMICS V20 Smart Access am Umrichter (Seite 147)". Umrichter SINAMICS V20...
  • Seite 419 Wenn Sie bei eingeschaltetem Umrichter die RESET-Taste am Modul drücken, wird die WLAN-Konfiguration auf die Standardeinstellungen zurückgesetzt. ● Wi-Fi SSID: V20 smart acess_xxxxxx ("xxxxxx" steht für die letzten sechs Zeichen der MAC-Adresse des SINAMICS V20 Smart Access) ● WLAN-Kennwort: 12345678 ● Frequenzkanal: 1 Hinweis Vergewissern Sie sich, dass die Status-LED durchgehend grün/gelb leuchtet oder grün...

  • Seite 420: E/A-Erweiterungsbaugruppe

    Artikelnummer: 6SL3256-0VE00-6AA0 Funktionen Das I/O Extension Module für den SINAMICS V20 unterstützt die SINAMICS V20 400 V- Varianten mit Firmware-Version 3.94 und später. Sie erweitert die Anzahl der E/A-Klemmen des V20 und ermöglicht damit weitere Steuerungsfunktionen. Für den Anschluss der Baugruppe kann der Erweiterungsport am SINAMICS V20 verwendet werden.

  • Seite 421: Bedienerdokumentation

    ACHTUNG Funktionsstörungen an Geräten durch unsachgemäßes Anbringen oder Entfernen Anbringen oder Entfernen des SINAMICS V20 I/O Extension Module bei eingeschaltetem Umrichter V20 kann zu Funktionsstörungen des I/O Extension Module führen. • Stellen Sie sicher, dass der Umrichter V20 ausgeschaltet ist, bevor Sie das SINAMICS V20 I/O Extension Module anbringen oder entfernen.

  • Seite 422: Austausch Von Lüftern

    Pfeilsymbol ("A" in der Abbildung) am Lüfter zum Umrichter und nicht zum Gehäuse des Lüfters zeigt. Die Position des Lüfterkabelausgangs ("B") sowie die Montagerichtung und Montageposition des Kabelsteckers ("C") reichen zum Anschluss des Lüfterkabels am Umrichter aus. Austausch des Lüfters bei Baugröße FSAC Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 423 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch des Lüfters bei Baugröße FSAD Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 424 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch des Lüfters bei Baugröße FSA Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 425 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch des Lüfters/der Lüfter bei Baugröße FSB, FSC oder FSD Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 426 Optionen und Ersatzteile B.2 Ersatzteile – Austauschlüfter Austausch der Lüfter bei Baugröße FSE Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 427: Allgemeine Lizenzbedingungen

    For Resellers: In order to avoid infringements of the license conditions by the reseller or the buyer these instructions and license conditions and accompanying CD – if applicable - have to be forwarded to the buyers. 1) Siemens License Conditions General License Conditions for Software Products for Automation and Drives (2011-08-01) 1 Supply of Software to Licensee and Granting of Rights to use the Software 1.1 These General License Conditions shall exclusively apply to the delivery of Software for...
  • Seite 428 2.2 Floating License The Licensee shall be granted the non-exclusive right, transferable in accordance with Clause 5.3 and valid for an unlimited period of time, to install the SW on any desired number of the Licensee's hardware devices. The number of objects (for example, Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 429 E-SW to generate its own programs or data containing parts of the E-SW, the Licensee shall have the right, without having to pay any license fee, to copy and to use these parts of Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...
  • Seite 430 RSW or parts thereof, in accordance with the relevant intended Type of Use and on the basis of the Siemens catalog valid at that time. In the event that the Licensee supplies the specified programs or data to third parties for their use, these parties shall be bound in writing to adhere to stipulations corresponding to those in Section 5, with respect to the R-SW parts contained therein.
  • Seite 431 In most cases, Siemens provides this information on or with the device. In case Siemens is technically unable to do so, you may request a copy of this information against payment of shipping and handling charges. Please send your request to the address provided at the end of this section.
  • Seite 432 1), 2), 3) LICENSE CONDITIONS AND COPYRIGHT NOTICES For detailed information about license conditions and copyright notices of the individual software mentioned in the above table, visit Siemens Service and Support Web site at https://support.industry.siemens.com/cs/ww/en/ps/13208. Umrichter SINAMICS V20 Betriebsanleitung, 10/2019, A5E34560031-012...

  • Seite 433: Index
