B.1.9 Schirmanschlusssätze
Funktionen
Der Schirmanschlusssatz ist als Option für jede Baugröße erhältlich. Hiermit kann auf
einfache und effiziente Weise die Abschirmung angeschlossen werden, die für eine EMV-
konforme Installation des Umrichters erforderlich ist (siehe Abschnitt "EMV-konforme
Installation (Seite 47)").
Komponenten
Umrichtermodell Schirmanschlusssatz

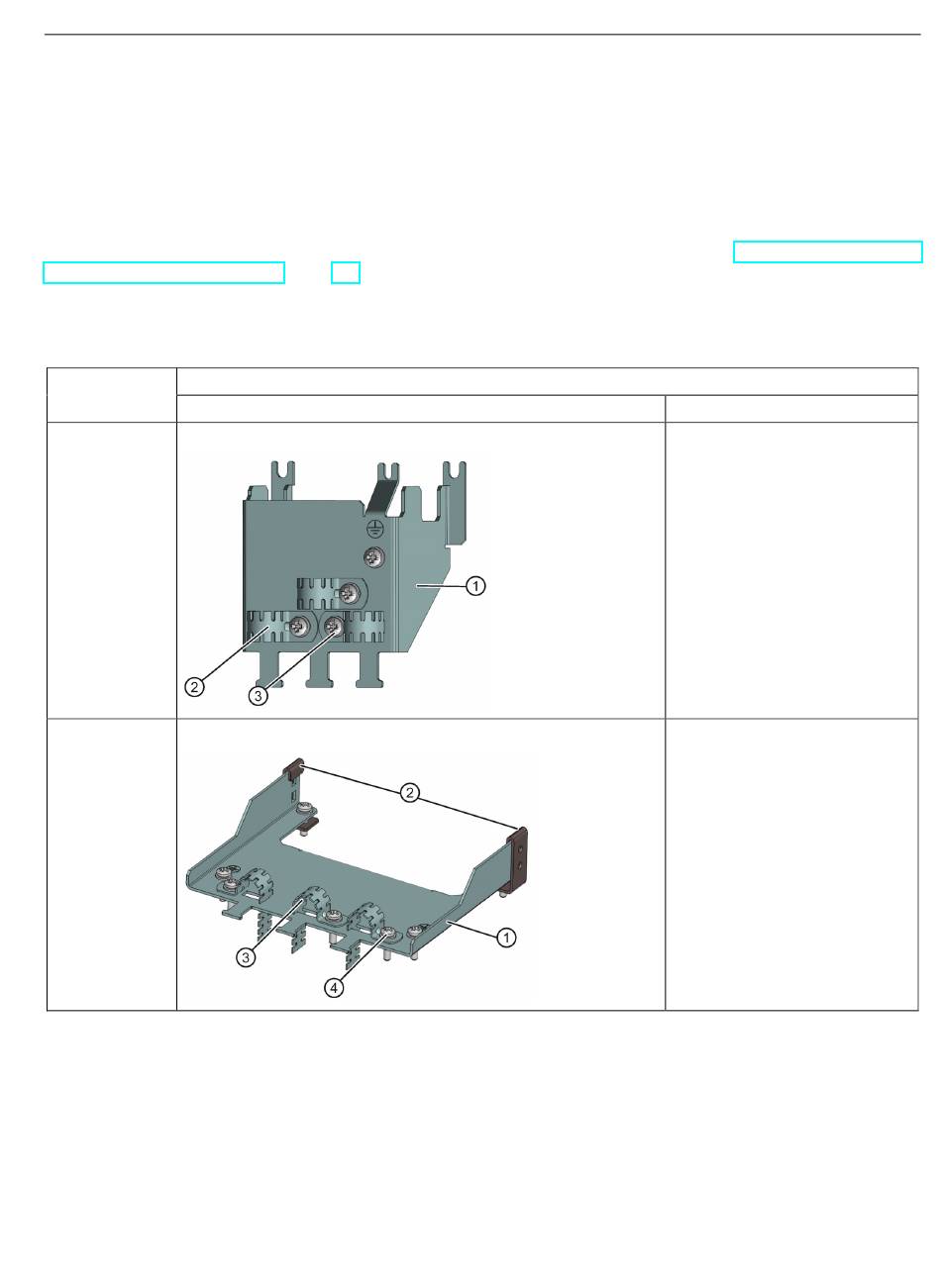

Darstellung
FSA Bestellnummer: 6SL3266-1AA00-0VA0
FSB Bestellnummer: 6SL3266-1AB00-0VA0
Umrichter SINAMICS V20
Betriebsanleitung, 12/2015, A5E34560031-003
Optionen und Ersatzteile
B.1 Optionen
Komponenten
①
Abschirmplatte
②
3 × Kabelschirmklemmen
③
4 x M4-Schrauben (Anzugs-
drehmoment: 1,8 Nm ± 10 %)
①
Abschirmplatte
②
2 × Schellen
1)
③
3 × Kabelschirmklemmen
④
7 x M4-Schrauben (Anzugs-
drehmoment: 1,8 Nm ± 10 %)
