Siemens SINAMICS V20 Betriebsanleitung Seite 290

Parameterliste
7.2 Parameterliste
Parameter Funktion
P2801[0...16] FFBs aktivieren
P2801 und P2802 aktivieren jeden freien Funktionsbaustein einzeln (P2801[x] > 0 oder P2802[x] > 0). Zudem
bestimmen P2801 und P2802 die chronologische Reihenfolge jedes Funktionsbausteins, indem die Stufe fest-
gelegt wird, auf der der freie Funktionsbaustein wirkt.

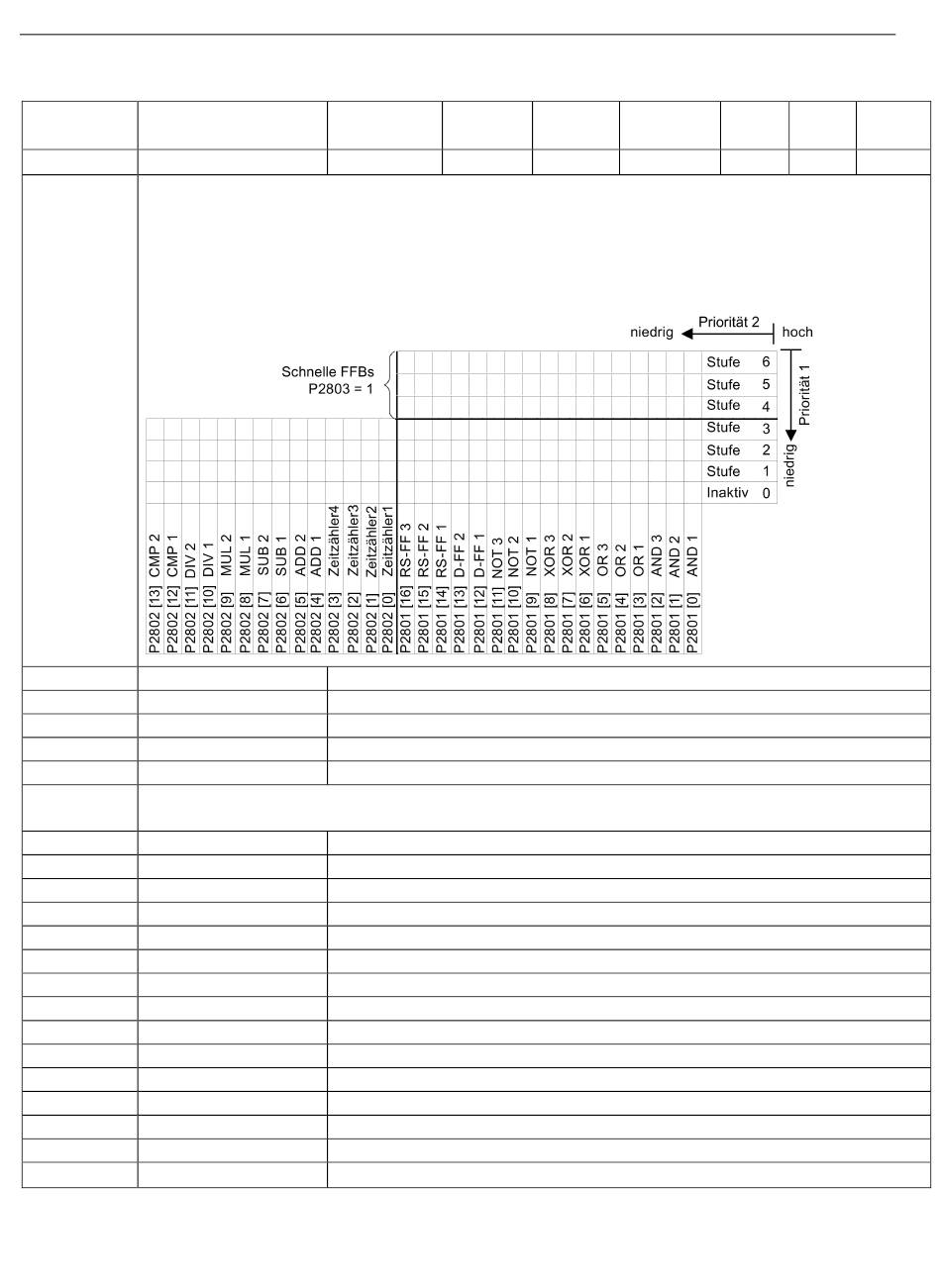

Die folgende Tabelle zeigt, dass die Priorität von rechts nach links sowie von oben nach unten abnimmt.
0
1
2
...
6
Beispiel: P2801[3] = 2, P2801[4] = 2, P2802[3] = 3, P2802[4] = 2
FFBs werden in folgender Reihenfolge berechnet: P2802[3], P2801[3] , P2801[4], P2802[4]
Index: [0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
290
Bereich Werksein-
stellung
0 – 6 0
Nicht aktiv
Stufe 1
Stufe 2
...
Stufe 6
AND 1 aktivieren
AND 2 aktivieren
AND 3 aktivieren
OR 1 aktivieren
OR 2 aktivieren
OR 3 aktivieren
XOR 1 aktivieren
XOR 2 aktivieren
XOR 3 aktivieren
NOT 1 aktivieren
NOT 2 aktivieren
NOT 3 aktivieren
D-FF 1 aktivieren
D-FF 2 aktivieren
RS-FF 1 aktivieren
Änderbar Skalierung
U, T -
Betriebsanleitung, 12/2015, A5E34560031-003
Daten- Daten- Zugriffs-
satz typ stufe
- U16 3
Umrichter SINAMICS V20
