Parameter
Funktion

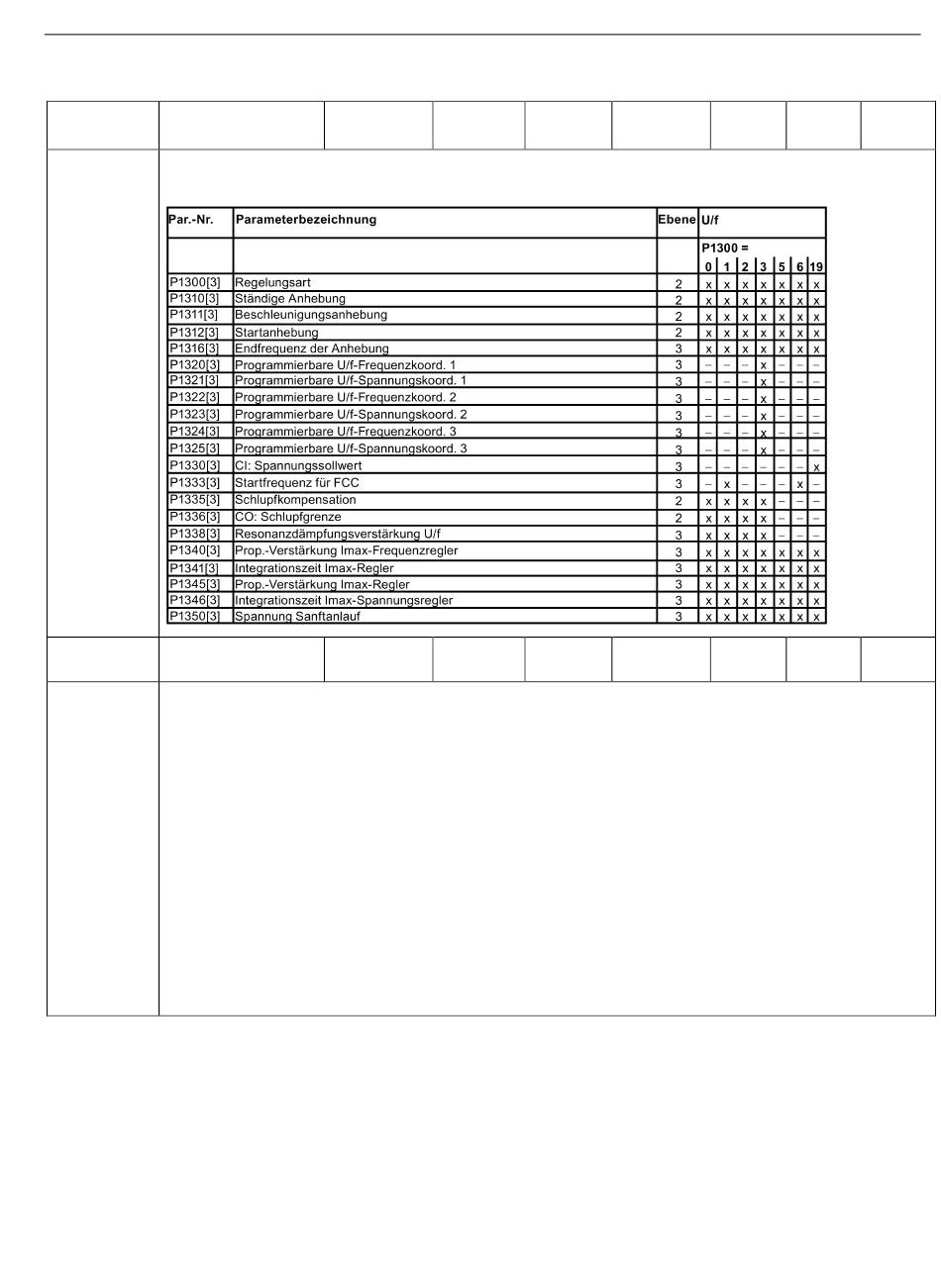

Die folgende Tabelle gibt einen Überblick über die Regelungsparameter (U/f), die in Relation zu P1300-
Abhängigkeiten geändert werden können:
P1310[0...2]
Ständige Anhebung
[%]
Definiert die Anhebung als Prozentsatz [%] bezogen auf P0305 (Motornennstrom) bei linearen und quadrati-
schen U/f-Kennlinien.
Bei niedrigen Ausgangsfrequenzen ist die Ausgangsspannung niedrig, um den Fluss konstant zu halten.
Allerdings kann die Ausgangsspannung für folgende Fälle zu niedrig sein:
Zur Magnetisierung des Asynchronmotors
Zum Halten der Last
Zum Ausgleich von Verlusten im System
Mit P1310 kann die Ausgangsspannung angehoben werden, um Verluste auszugleichen, Lasten bei 0 Hz zu
halten oder die Magnetisierung aufrecht zu halten.
Die Höhe der Anhebung in Volt bei einer Frequenz von Null wird wie folgt definiert:
V_ConBoost,100 = P0305 * Rsadj * (P1310 / 100)
Darin bedeuten:
Rsadj = An die Temperatur angepasster Ständerwiderstand
Rsadj = (r0395 / 100) * (P0304 / (sqrt(3) * P0305)) * P0305 * sqrt(3)
Umrichter SINAMICS V20
Betriebsanleitung, 12/2015, A5E34560031-003
Bereich
Werksein-
stellung
0,0 – 250,0
50,0
Änderbar
Skalierung
U, T
PROZENT
Parameterliste
7.2 Parameterliste
Daten-
Daten-
Zugriffs-
satz
typ
stufe
DDS
Gleit-
2
komma
243
