SINAMICS

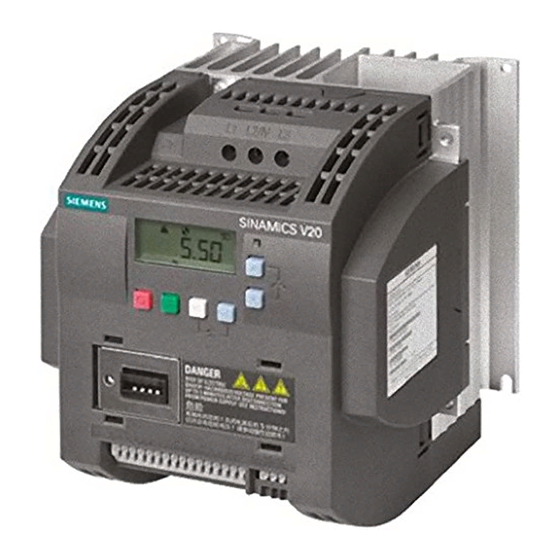

Frequenzumrichter SINAMICS V20
Kompaktbetriebsanleitung

Inhaltsverzeichnis

1
Grundlegende Sicherheitshinweise ............................................................................................................................. 2
1.1
Allgemeine Sicherheitshinweise .............................................................................................................. 2
1.2
Industrial Security .................................................................................................................................... 2
2
Einbau ........................................................................................................................................................................ 3
2.1
Mechanische Installation ......................................................................................................................... 3
2.2
Elektrische Installation ............................................................................................................................. 5
2.3
Technische Daten ................................................................................................................................. 13
3
Inbetriebnahme ........................................................................................................................................................ 14
3.1
Das integrierte Basic Operator Panel (BOP) ......................................................................................... 14
3.2
Grundinbetriebnahme ............................................................................................................................ 16
3.2.1
Einschalten und auf Werkseinstellungen zurücksetzen ......................................................................... 16
3.2.2
Einstellen von Motordaten ..................................................................................................................... 17
3.2.3
Einstellen von Verbindungsmakros ....................................................................................................... 17
3.2.4
Einstellen von Anwendungsmakros ....................................................................................................... 20
3.2.5
Einstellen von gängigen Parametern ..................................................................................................... 21
3.3
Zurücksetzen auf Standardwerte ........................................................................................................... 21
4
Informationen zum technischen Support ................................................................................................................... 21
Parameter, Fehler und Warnungen ........................................................................................................................... 22
A.1
Parameterliste ....................................................................................................................................... 22
A.2
Störungen und Alarme........................................................................................................................... 30
Allgemeine Lizenzbedingungen ................................................................................................................................ 31
© Siemens AG 2016. Alle Rechte vorbehalten
A5E37281083-002, 05/2016
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS V20

Inhaltszusammenfassung für Siemens SINAMICS V20

  • Seite 1: Inhaltsverzeichnis

    Einstellen von gängigen Parametern ..................... 21 Zurücksetzen auf Standardwerte ......................21 Informationen zum technischen Support ........................21 Parameter, Fehler und Warnungen ........................... 22 Parameterliste ............................22 Störungen und Alarme........................... 30 Allgemeine Lizenzbedingungen ..........................31 © Siemens AG 2016. Alle Rechte vorbehalten A5E37281083-002, 05/2016...

  • Seite 2: Grundlegende Sicherheitshinweise

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt-Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 3: Einbau

    Wenn am Aufstellort Betauung oder leitfähige Verschmutzung ausgeschlossen werden kann, ist auch eine entsprechend geringere Schutzart des Schaltschranks zulässig. Montageausrichtung und -abstände Hinweis Den Umrichter auf einer Montageplatte aus Metall in einem Schaltschrank installieren. Die Montageplatte darf nicht lackiert sein und muss eine gute elektrische Leitfähigkeit aufweisen. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 4 2,5 Nm ± 10 % Für FSAA/FSAB brauchen diese zwei Löcher nur für den Schaltschrankeinbau gebohrt zu werden. Nur für Push-Through-Montage. Weitere Informationen zur Push-Through-Montage und Installation des Flat Plate-Umrichters finden Sie in der Betriebsanleitung zum Umrichter SINAMICS V20. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 5: Elektrische Installation

    Um die Gefahr eines Brands oder elektrischen Schlags zu reduzieren, sollten stromführende Teile und andere Komponenten des Reglers überprüft und die Steuerung bei Beschädigung ausgetauscht werden. Wenn das stromführende Element eines Überlastrelais durchbrennt, muss das komplette Überlastrelais ausgetauscht werden. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 6 3NA3805 (16 A) 3NA3805 (16 A) 3NA3807 (20 A) 3NA3807 (20 A) 3NA3812 (32 A) 3NA3812 (32 A) 3NA3814 (35 A) 7,5 bis 15 3NA3822 (63 A) 18,5 3NA3022 (63 A) 3NA3024 (80 A) 3NA3820 (50 A) Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 7 Details zu den erlaubten Typen finden Sie in den nachfolgenden Tabellen - gemäß den UL/cUL-Normen. Abzweigschutz gemäß UL/cUL-Normen. Sie können den SINAMICS V20 in einem Zweigstromkreis mit dem spezifizierten Kurzschlußnennstrom betreiben, vorausgesetzt daß die spezifizierte Kurzschlussschutzeinrichtung gemäß den nachfolgenden Tabellen installiert wurde.
  • Seite 8 Baugröße Leistung des Max. Leistungsschalter-Typ Kurzschlussnennstrom Mindestgehäuse Umrichters Bemessungs von SINAMICS V20 mit volumen (kW) strom des Leistungsschalter /cu. in.) Leistungssch alters (A) LGG, CED6, HCGA, HDGA, 65 kA, 480 V AC HDGB, LDGA, LDGB 3RV1742 65 kA, 480Y / 277 V AC...
  • Seite 9 65 kA, 240 V AC 3RV104.-4FA## Es können auch gelistete (NKJH/NKJH7) Siemens CMCs desselben Typs mit einem geringeren Bemessungsstrom als in der Tabelle anzeigt, entsprechend der Umrichternennleistung und mit einer Unterbrechungsleistung, die mindestens so hoch ist wie die im Stromkreis, verwendet werden.
  • Seite 10 Klemmenbeschreibung Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 11 Während der elektrischen Installation der Umrichter der Baugrößen A und B für den Anschluss der Netzklemmen mehrdrähtige Kabel oder Kabel mit UL/cUL-zertifizierten, geeigneten Gabelschuhen anstatt von eindrähtigen Kabeln oder Kabeln mit Crimp-Steckern verwenden; für die Baugröße E für den Anschluss der Netzklemmen Kabel mit UL/cUL- zertifizierten Ringkabelschuhen verwenden. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 12 EMV-gerecht (RE/CE C2), erste Umgebung (öffentliche Netze). RE/CE C2 bezieht sich auf die EMV-gerechte Auslegung nach EN 61800-3, Kategorie C2 für gestrahlte und leitungsgeführte Störaussendungen. Die Daten der externen Netzfilter finden Sie in der Betriebsanleitung zum Umrichter SINAMICS V20. EMV-gerecht (RE/CE C1), erste Umgebung (öffentliche Netze). RE/CE C1 bezieht sich auf die EMV-gerechte Auslegung nach EN 61800-3, Kategorie C1 für gestrahlte und leitungsgeführte Störaussendungen.

  • Seite 13: Technische Daten

    Feststoffpartikel: Klasse 3S2 Chemische Gase: Klasse 3C2 (SO Klimaklasse: 3K3 Weitere Informationen über Derating finden Sie in der Betriebsanleitung zum Umrichter SINAMICS V20. Wenn die Eingangsspannung unter dem Nennwert liegt, ist Stromderating erlaubt und die/das spannungsabhängige Drehzahl / Drehmoment kann vermindert werden.

  • Seite 14: Inbetriebnahme

    Greift auf Daten mit Störungsinformationen zu • Drücken, um zwischen den Betriebsarten HAND (mit Handsymbol) / TIPPEN (mit blinkendem Handsymbol) / AUTO (kein Symbol) umzuschalten. Hinweis: Die Betriebsart TIPPEN ist nur bei angehaltenem Motor verfügbar. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 15 Der Umrichter kann unerwartet angesteuert werden (z. B. in der Frostschutzbetriebsart). Der Motor dreht sich in umgekehrter Richtung. Der Umrichter befindet sich in der Betriebsart HAND. (Blinken): Der Umrichter befindet sich in der Betriebsart TIPPEN. Menüstruktur Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 16: Grundinbetriebnahme

    Dieser Abschnitt beschreibt die Grundinbetriebnahme über das Einrichtungsmenü. Wenn Sie gewöhnt sind, den Umrichter durch Festlegung der Parameter Ihrer Wahl im Parametermenü in Betrieb zu nehmen, finden Sie eine ausführliche Beschreibung in der Betriebsanleitung zum Umrichter SINAMICS V20. Struktur des Setup-Menüs...

  • Seite 17: Einstellen Von Motordaten

    Externe Steuerung - Potenziometer mit Sollwert Sowohl NPN als auch PNP können mit denselben Parametern realisiert werden. Sie können die Verbindung der gemeinsamen Klemme für den Digitaleingang auf 24 V oder 0 V ändern, um die Betriebsart festzulegen. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 18 Cn007 – Externe Drucktaster mit analoger Steuerung Cn008 – PID-Regelung mit Analogreferenz Bei den Befehlsquellen handelt es sich um Impulssignale. Wenn ein negativer Sollwert für die PID-Regelung gewünscht wird, ändern Sie den Sollwert und die Istwertverdrahtung wie erforderlich. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 19 P0840[0] BI: ON/OFF1 1025.0 P1000[0] Auswahl der Frequenz P1001[0] Festfrequenz 1 P1002[0] Festfrequenz 2 P1003[0] Festfrequenz 3 P1016[0] Betriebsart Festfrequenz P1020[0] BI: Festfrequenzauswahl, Bit 0 722.1 722.0 722.1 P1021[0] BI: Festfrequenzauswahl, Bit 1 722.2 722.1 722.2 Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 20: Einstellen Von Anwendungsmakros

    =1: U/f mit FCC P1110[0] BI: Negativen Gegendrehrichtung ist gesperrt Frequenzsollwert sperren P1200[0] Fangen Suche nach der Drehzahl des laufenden Motors mit einer Trägheitslast, sodass der Motor bis zum Sollwert hochläuft P1210[0] Wiedereinschalta Wiederanlauf nach Netzausfall utomatik Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 21: Einstellen Von Gängigen Parametern

    +39 (02) 24362000 Brasilien +55 11 3833 4040 Indien +91 22 2760 0150 Korea +82 2 3450 7114 Türkei +90 (216) 4440747 +1 423 262 5710 Weitere Kontaktinformationen für Service: Ansprechpartner für Support (https://support.industry.siemens.com/cs/ww/en/ps) Manueller Download (https://support.industry.siemens.com/cs/ww/de/ps/man) Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 22: Parameter, Fehler Und Warnungen

    CO: Motortemperatur-Istwert [°C] r0039 CO: Leistungsverbrauchszähler [kWh] P0040 Leistungsverbrauchszähler und 0 – 1 Energiesparzähler zurücksetzen Kein Zurücksetzen r0039 auf 0 zurücksetzen P0042[0...1] Skalierung Energiesparen 0,000 – 100,00 0,000 Index: Faktor für Umrechnung kWh zu Währung Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 23 0,01 – 10000,00 1,86 P0307[0...2] Motorbemessungsleistung 0,01 – 2000,00 0,75 P0308[0...2] Motor-Bemessungsleistungsfaktor 0,000 – 1,000 0,000 P0309[0...2] Motor-Bemessungswirkungsgrad [%] 0,0 – 99,9 P0310[0...2] Motorbemessungsfrequenz [Hz] 12,00 – 550,00 50,00 P0311[0...2] Motorbemessungsdrehzahl [U/min] 0 – 40000 1395 Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 24 0 – 255 r0722.0...12 CO / BO: Werte der Digitaleingänge P0727[0...2] Auswahl Zweileiter/Dreileiter-Technik 0 – 3 Siemens (Start / Richtung) 3-Leiter (vorwärts / rückwärts) 2-Leiter (vorwärts / rückwärts) 3-Leiter (Start / Richtung) P0731[0...2] BI: Funktion des Digitalausgangs 1 0 – 4294967295 52.3...
  • Seite 25 Kopie an DDS Start kopieren P0927 Parameter über angegebene 0 – 15 Schnittstellen änderbar r0947[0...63] CO: Letzter Störungscode Zeigt den Verlauf der Störungen an. P0970 Rücksetzen auf Werkseinstellung 0 – 21 Inaktiv Rücksetzen der Parameter Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 26 Gegendrehrichtung ist zugelassen Gegendrehrichtung ist gesperrt P1040[0...2] Sollwert des MOP [Hz] -550,00 – 550,00 5,00 P1047[0...2] MOP Hochlaufzeit des HLG [s] 0,00 – 1000,00 10,00 P1048[0...2] MOP Rücklaufzeit des HLG [s] 0,00 – 1000,0 10,00 Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 27 P1210 Wiedereinschaltautomatik 0 – 8 Inaktiv Trip-Reset nach Einschalten, P1211 inaktiv Wiederanlauf nach Netzausfall, P1211 inaktiv Wiederanlauf nach Netzunterspannung oder Störung, P1211 aktiviert Wiederanlauf nach Netzunterspannung, P1211 aktiviert Wiederanlauf nach Netzausfall und Störung, P1211 inaktiv Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 28 [0] 6 [1] 8 9600 Baud 76800 Baud 19200 Baud 93750 Baud 38400 Baud 115200 Baud 57600 Baud Index: [0] USS / MODBUS an RS485 [1] USS an RS232 (reserviert) P2011[0...1] USS-Adresse 0 – 31 Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
  • Seite 29 CO / BO: Störungs-Bit-Feld P3900 Ende Grundinbetriebnahme 0 – 3 Keine Grundinbetriebnahme Ende Grundinbetriebnahme mit Rücksetzen auf Werkseinstellungen Ende Grundinbetriebnahme Ende Grundinbetriebnahme nur für Motordaten P8553 Menüart 0 – 1 Menüs ohne Text Menüs mit etwas Text Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...

  • Seite 30: Störungen Und Alarme

    A511 Übertemperatur Motor I A930 Kavitationsschutzwarnung A535 Überlast Bremswiderstand A936 PID-Selbstoptimierung aktiv A541 Motordatenidentifikation aktiv A952 Förderbandfehler erkannt Warnungen können nicht quittiert werden. Sie werden automatisch gelöscht, wenn die Ursache für die Warnung behoben wurde. Frequenzumrichter SINAMICS V20 A5E37281083-002, 05/2016...
