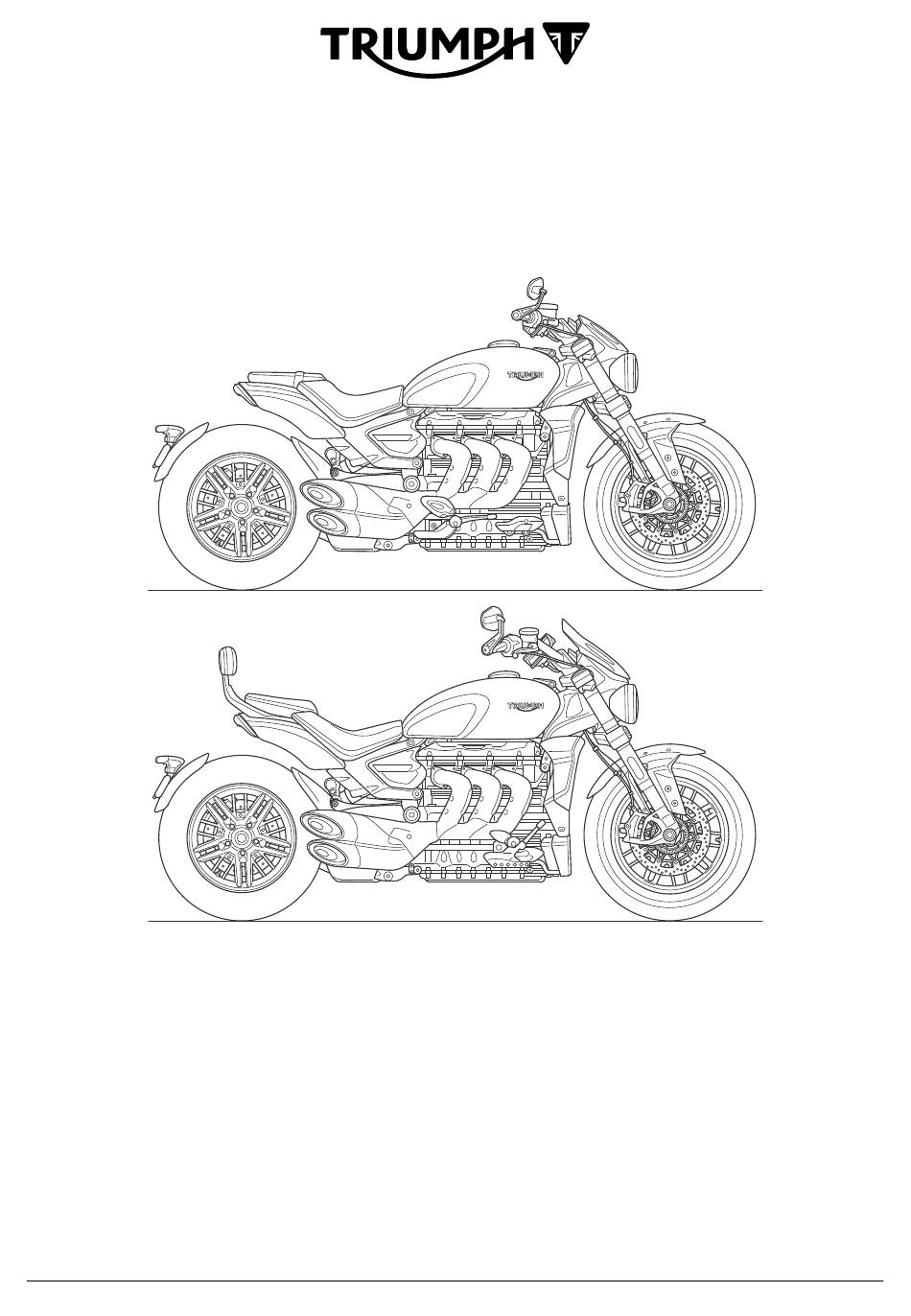

Benutzerhandbuch
Rocket 3 R und Rocket 3 GT
Dieses Handbuch enthält Informationen über das Motorrad bzw. die Motorräder
Triumph Rocket 3 R und Rocket 3 GT. Bewahren Sie dieses Benutzerhandbuch stets
zusammen mit dem Motorrad auf und schlagen Sie darin nach, wann immer Sie
Informationen benötigen.
Die in dieser Publikation enthaltenen Angaben basieren auf den neuesten, zum
Zeitpunkt der Veröffentlichung verfügbaren Informationen. Triumph behält sich das
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen vorzunehmen, ohne
dass dem Unternehmen daraus Verpflichtungen entstehen.
Jede Wiedergabe, ob ganz oder in Teilen, ist ohne schriftliche Genehmigung von
Triumph Motorcycles Limited untersagt.
© Copyright 01.2020 Triumph Motorcycles Limited, Hinckley, Leicestershire, England.
Veröffentlichung Nummer 3855646-DE Ausgabe 1
1
