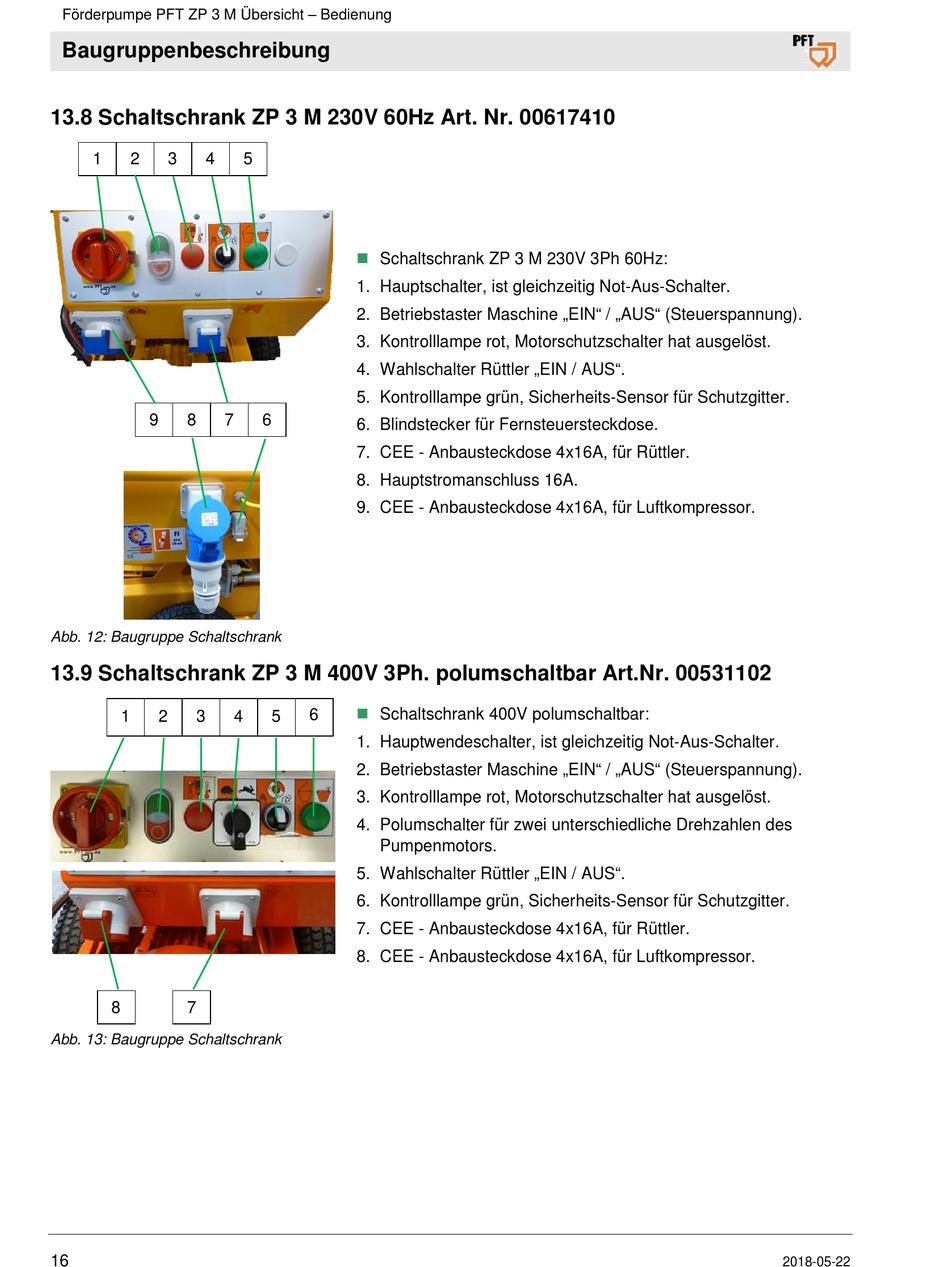

Förderpumpe PFT ZP 3 M Übersicht – Bedienung
Baugruppenbeschreibung
13.8 Schaltschrank ZP 3 M 230V 60Hz Art. Nr. 00617410
1 2 3 4
9 8 7
Abb. 12: Baugruppe Schaltschrank

13.9 Schaltschrank ZP 3 M 400V 3Ph. polumschaltbar Art.Nr. 00531102

1 2 3
8 7
Abb. 13: Baugruppe Schaltschrank
16
5
 Schaltschrank ZP 3 M 230V 3Ph 60Hz:
1. Hauptschalter, ist gleichzeitig Not-Aus-Schalter.
2. Betriebstaster Maschine „EIN" / „AUS" (Steuerspannung).
3. Kontrolllampe rot, Motorschutzschalter hat ausgelöst.
4. Wahlschalter Rüttler „EIN / AUS".
5. Kontrolllampe grün, Sicherheits-Sensor für Schutzgitter.
6
6. Blindstecker für Fernsteuersteckdose.
7. CEE - Anbausteckdose 4x16A, für Rüttler.
8. Hauptstromanschluss 16A.
9. CEE - Anbausteckdose 4x16A, für Luftkompressor.
 Schaltschrank 400V polumschaltbar:
6
4 5
1. Hauptwendeschalter, ist gleichzeitig Not-Aus-Schalter.
2. Betriebstaster Maschine „EIN" / „AUS" (Steuerspannung).
3. Kontrolllampe rot, Motorschutzschalter hat ausgelöst.
4. Polumschalter für zwei unterschiedliche Drehzahlen des
Pumpenmotors.
5. Wahlschalter Rüttler „EIN / AUS".
6. Kontrolllampe grün, Sicherheits-Sensor für Schutzgitter.
7. CEE - Anbausteckdose 4x16A, für Rüttler.
8. CEE - Anbausteckdose 4x16A, für Luftkompressor.
