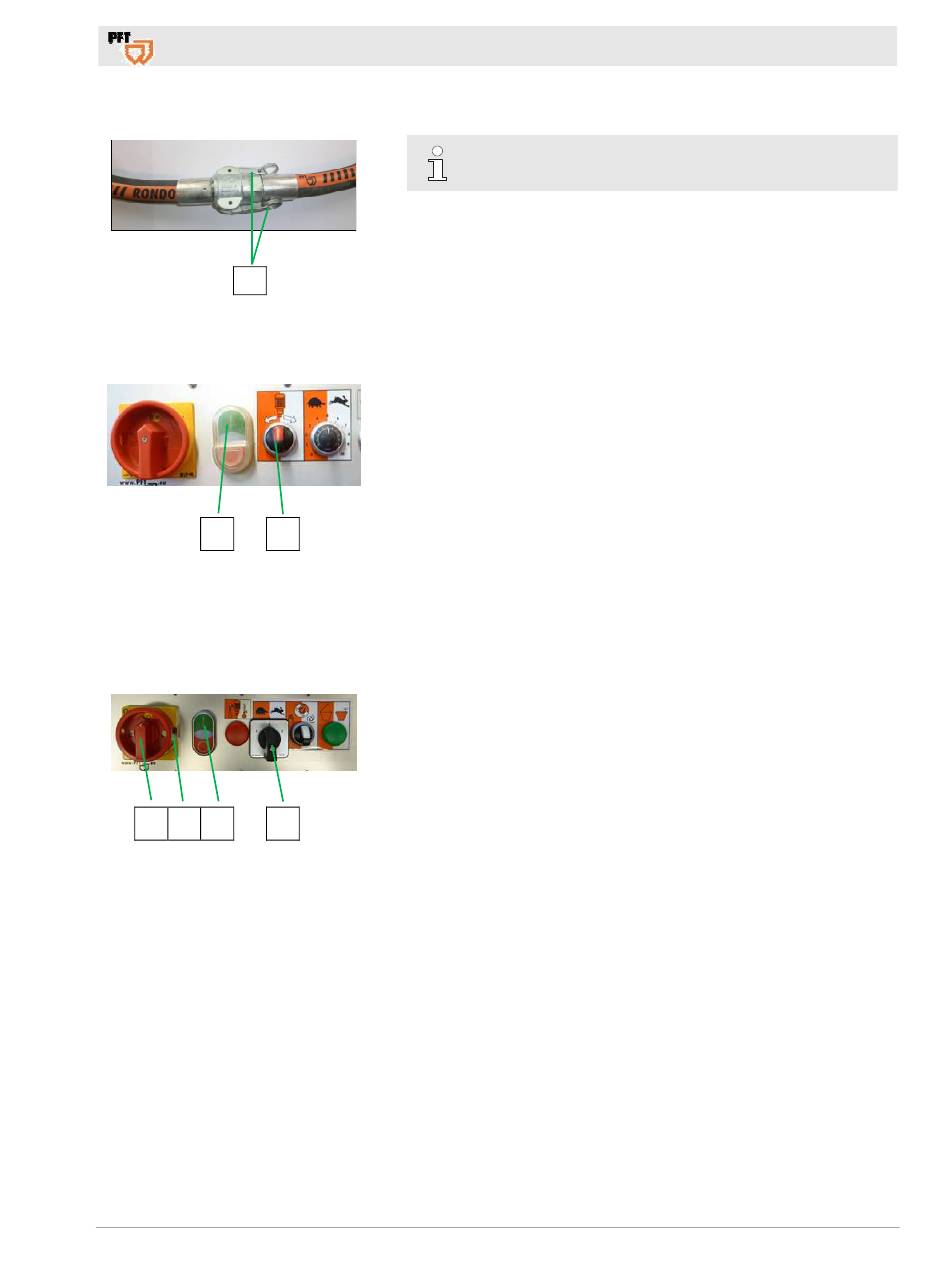

Abb. 74: Kupplung lösen
40.5 ZP 3 M FU nach gelöstem Stopfer wieder einschalten
1
Abb. 75: ZP 3 M FU
40.6 ZP 3 M polumschaltbar nach gelöstem Stopfer wieder einschalten
1 2 3
Abb. 76: ZP 3 M polumschaltbar
2018-05-22
1. Kupplungsverbindungen mit reißfester Folie abdecken.
2. Nockenhebel (3) und Schlauchverbindungen lösen.
3. Verstopfung durch Klopfen oder Schütteln an der Stelle des
Stopfers lösen.
4. Notfalls einen Spülschlauch in den Mörtelschlauch einführen und
das Material ausspülen (PFT Spülschlauch Art.Nr. 00113856).
1. Maschine kurz ohne Mörtelschläuche laufen lassen.
2. Grünen Drucktaster (1) Steuerspannung „EIN" betätigen.
3. ZP 3 M FU einschalten, den Wahlschalter (2) nach rechts oder
links drehen (je nach Pumpeneinheit Rechtslauf / Linkslauf).
4. Sobald Material am Druckflansch austritt, den Wahlschalter (2) auf
Stellung „Null" drehen (Mittelstellung).
2
5. Gereinigte Mörtelschläuche mit Tapetenkleister vorschmieren und
an der Maschine und am Spritzgerät anschließen.
6. Den Wahlschalter (2) nach rechts oder links drehen (je nach
Pumpeneinheit Rechtslauf / Linkslauf)
7. Lufthahn am Spritzgerät öffnen wie unter Kapitel 34.1 beschrieben.
1. Maschine kurz ohne Mörtelschläuche laufen lassen.
2. Hauptwendeschalter (1) auf Stellung „0" drehen.
3. Metallbügel (2) in entgegen gesetzter Richtung schieben.
4. Hauptwendeschalter (1) auf Stellung „I" drehen.
5. Grünen Drucktaster (3) Steuerspannung „EIN" betätigen.
4
6. ZP 3 M einschalten, den Wahlschalter polumschaltbar (4) nach
links drehen.
7. Sobald Material am Druckflansch austritt, den Wahlschalter
polumschaltbar (4) auf Stellung „Null" drehen (Mittelstellung).
8. Gereinigte Mörtelschläuche mit Tapetenkleister vorschmieren und
an der Maschine und am Spritzgerät anschließen.
9. Den Wahlschalter polumschaltbar (4) nach rechts oder links
drehen, je nach gewünschter Drehzahl.
10. Lufthahn am Spritzgerät öffnen wie unter Kapitel 34.1 beschrieben.
Förderpumpe PFT ZP 3 M Übersicht – Bedienung
Beseitigen von Schlauchverstopfern
HINWEIS!
Mörtelschläuche sofort reinigen.
