Betriebsanleitung

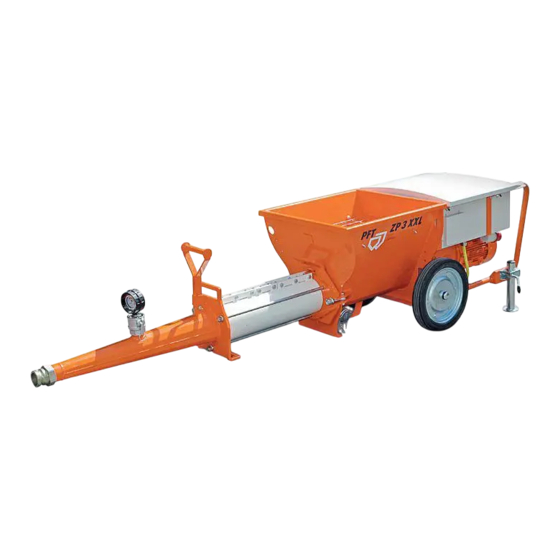

PFT Förderpumpe ZP 3 XXL FU
EG Konformitätserklärung
Teil 2 Übersicht – Bedienung - Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00121606
00151174: Artikelnummer der Stückliste-Maschine
00417479: Artikelnummer der Stückliste-Maschine
Vor Beginn aller Arbeiten Betriebsanleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT ZP 3 XXL FU

Inhaltszusammenfassung für PFT ZP 3 XXL FU

  • Seite 1 Inhaltsverzeichnis 2022-02-25 Betriebsanleitung PFT Förderpumpe ZP 3 XXL FU EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00121606 00151174: Artikelnummer der Stückliste-Maschine 00417479: Artikelnummer der Stückliste-Maschine Vor Beginn aller Arbeiten Betriebsanleitung lesen!
  • Seite 2 © Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 (0) 93 23/31-760 Fax: +49 (0) 0 93 23/31-770 Technische Hotline +49 9323 31-1818 info@pft.net www.pft.net 2022-02-25...

  • Seite 3: Inhaltsverzeichnis

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 14.4 Baugruppenbeschreibung 7,5kW EG Konformitätserklärung ......6 175U/min ..........15 Prüfung ............7 15 Zubehör ............16 Prüfung durch Maschinenführer ..7 16 Betriebsarten Wahlschalter ....... 17 Wiederkehrende Prüfung ..... 7 16.1 Wahlschalter Pumpenmotor ....
  • Seite 4 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 25.1 Maschine aufstellen ......26 38.1 Hauptwendeschalter auf Stellung „0“ drehen ..........35 25.2 Schaltschrank vorbereiten ....27 38.2 Mörteldruck ablassen ......36 26 Mörteldruckmanometer ......27 38.3 Nach Stromausfall wieder einschalten ........
  • Seite 5 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 45 Wartung ZP 3 XL FU ........47 47 Ersatzteilzeichnung, Ersatzteilliste ..54 45.1 Sicherheit ........... 47 47.1 Rahmen mit Materialbehälter ZP 3 XXL ............. 54 45.2 Reinigung ........... 49 47.2 Schutzgitter mit Positionsschalter ZP 45.3 Wartungsplan........

  • Seite 6: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...

  • Seite 7: Prüfung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer  Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer ...

  • Seite 8: Allgemeines

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Allgemeines 3 Allgemeines 3.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

  • Seite 9: Wiederkehrende Prüfungen

    Assistenten gezielt Downloads Sprache für Downloads aus Bedienungsanleitung Alle Sprachen Förderpumpen ZP 3 XXL 5.1 Zubehör Empfohlenes Zubehör/Ausrüstung siehe PFT Maschinen- und Gerätekatalog oder unter Knauf PFT - Förderpumpe ZP 3 XXL 5.2 Blätterkatalog Knauf PFT - Druckfrisch. Nützlich. Markenstark. 2022-02-25...

  • Seite 10: Technische Daten

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 6 Technische Daten 6.1 Allgemeine Angaben Knauf PFT - Downloads - Datenblätter Artikelnummer PFT ZP 3 XXL FU 00151174 Artikelnummer PFT ZP 3 XXL FU 00417479 Angabe Wert Einheit Gewicht Art.

  • Seite 11: Betriebsbedingungen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten EMV-Prüfung 6.3 Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2-45 °C Relative Luftfeuchte, maximal 80 % Dauer Angabe Wert Einheit Maximale Betriebsdauer am Stück 8 Stunden 6.4 Leistungswerte Pumpenleistung 2 L 8 Angabe Wert Einheit Förderleistung,* ca.

  • Seite 12: Maßblatt

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßblatt 10 Maßblatt Abb. 2: Maßblatt 11 Typenschild, Prüfhinweis Das Typenschild und der Prüfhinweis befinden sich am Rahmen des Materialbehälter und beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Zulässigen Betriebsdruck Abb. 3: Typenschild, Prüfhinweis 12 Quality-Control Aufkleber Der Quality-Control Aufkleber beinhaltet folgende Angaben: Bestätigt CE gemäß...

  • Seite 13: Aufbau

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau 13 Aufbau 13.1 Übersicht Abb. 5: Übersicht über die Baugruppen 1. Schutzgitter 8. Reinigungsstutzen 2. Kunststoffhaube 9. Saugflansch 3. Schaltschrank 10. Pumpeneinheit 2L8 4. Rohrschiebestütze 11. Druckflansch 5. Getriebemotor 12. Schiebegriff 6.

  • Seite 14: Baugruppenbeschreibung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Baugruppenbeschreibung 14 Baugruppenbeschreibung 14.1 Schaltschrank Artikelnummer: 00148011  Schaltschrank 1. Hauptschalter, ist gleichzeitig Not-Aus-Schalter. 2. Wahlschalter Drehrichtung Pumpe, Rückwärts – „0“ – vorwärts. 3. Potentiometer für Drehzahl Pumpenmotor = mehr oder weniger Materialmenge. 4.

  • Seite 15: Baugruppenbeschreibung Pumpeneinheit 2L8

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Baugruppenbeschreibung 14.3 Baugruppenbeschreibung Pumpeneinheit 2L8  Pumpeneinheit 1. Getriebemotor 2. Abdichteinheit 3. Pumpenwelle 4. Pumpeneinheit 2L8 5. Zuganker 6. Spannschelle 2L8 7. Mörteldruckmanometer Abb. 8: Baugruppe Pumpeneinheit 14.4 Baugruppenbeschreibung 7,5kW 175U/min ...

  • Seite 16: Zubehör

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Zubehör 15 Zubehör Luftkompressor LK 250 Artikelnummer 00007915 Konsole links für Kompressor ZP 3 Artikelnummer 00147998 Konsole rechts für Kompressor ZP 3 Artikelnummer 00147999 Abb. 10: Baugruppe Getriebemotor Drucksteuerung ZP 3 Artikelnummer 00148511 Abb.

  • Seite 17: Betriebsarten Wahlschalter

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Betriebsarten Wahlschalter 16 Betriebsarten Wahlschalter 16.1 Wahlschalter Pumpenmotor Der Pumpenmotor kann in drei verschiedenen Betriebsarten betrieben werden: Mittelstellung - Motor ist ausgeschaltet. AUTO (rechts) – Motor läuft vorwärts. HAND (links) – Motor läuft rückwärts (tastend). Abb.

  • Seite 18: Beschreibung Zp 3

    Beschreibung ZP 3 17 Beschreibung ZP 3 Werden individuelle Baustellenmischungen vor Ort benötigt, so ist die PFT ZP 3 XXL FU die richtige Wahl. Die Mörtel-Zwischenpumpe pumpt das angemischte Material direkt zum Verarbeitungsort. Die Förderleistung kann dem Materialbedarf angepasst werden.

  • Seite 19: Bestimmungsgemäße Verwendung Luftkompressor

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Luftkompressor 18 Bestimmungsgemäße Verwendung Luftkompressor 18.1 Verwendungszweck Luftkompressor Gerät ausschließlich für hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert worden. Vorsicht! Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden.

  • Seite 20: Heiße Oberfläche Am Luftkompressors

    Verbindung mit einem Luftkompressor und einem Spritzgerät können sie auch zum Auftragen von Putzen und Farben verwendet werden. Werden sehr hohe Förderleistungen benötigt, ist die PFT ZP 3 XXL die richtige Wahl. Die Mörtel-Zwischenpumpe pumpt den, durch einen Durchlauf-, Zwangs- Abb.

  • Seite 21: Einsatzgebiete

    Dünnflüssige Materialien, Spachtelmassen, Farben usw. besitzen gute Fördereigenschaften.  Werden 20 bar Betriebsdruck überschritten, so ist die Mörtelschlauchlänge zu verkürzen.  Um Maschinenstörungen und erhöhten Verschleiß am Pumpenmotor, Pumpenwelle und Pumpe zu vermeiden, sind nur Original PFT-Ersatzteile wie:  PFT - Rotore PFT - Statore ...

  • Seite 22: Transport, Verpackung Und Lagerung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 21 Transport, Verpackung und Lagerung 21.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: ...

  • Seite 23: Transportinspektion

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 21.2 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen:  Lieferung nicht oder nur unter Vorbehalt entgegennehmen. ...

  • Seite 24: Transport Mit Pkw Oder Lkw

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Verpackung 21.4 Transport mit PKW oder LKW GEFAHR! Verletzungsgefahr durch ungesicherte Ladung! Beim Straßentransport sind alle an der Verladung beteiligten Personen für die ordnungsgemäße Ladungssicherung verantwortlich. verantwortliche Fahrzeugführer für betriebliche Verladung verantwortlich. 21.5 Transport der im Betrieb befindlichen Maschine GEFAHR! Verletzungsgefahr durch austretenden Mörtel!

  • Seite 25: Bedienung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Bedienung 23 Bedienung 23.1 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung   Schutzbrille  Schutzhandschuhe  Sicherheitsschuhe  Gehörschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen.

  • Seite 26: Sicherheitseinrichtung / Endschalter

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Sicherheitseinrichtung / Endschalter 24 Sicherheitseinrichtung / Endschalter Endschalter am Materialbehälter. HINWEIS! Am Schutzgitter (2) der ZP 3 ist ein Endschalter (1) angebracht, der die Maschine sofort abschaltet, sobald das Schutzgitter (2) geöffnet wird. Die Maschine muss neu gestartet werden.

  • Seite 27: Schaltschrank Vorbereiten

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Mörteldruckmanometer 25.2 Schaltschrank vorbereiten 1. Maschine an das Drehstromnetz 400V (1) anschließen. GEFAHR! Lebensgefahr durch elektrischen Strom! Anschlussleitung muss korrekt abgesichert sein: Die Maschine nur an Stromquelle mit zulässigen FI Schutzschalter 30mA RCD (Residual Current operated Device)Typ „B“...

  • Seite 28: Zp 3 Kurz Einschalten

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten ZP 3 kurz einschalten 27 ZP 3 kurz einschalten 1. Hauptschalter (1) auf Stellung „I“ drehen. 2. Wahlschalter (2) nach rechts auf Pumpen drehen, Pumpenmotor läuft an. 3. Kontrolllampe gelb (3) leuchtet sobald die Pumpe in Betrieb genommen wird.

  • Seite 29: Zp 3 Mit Material Füllen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten ZP 3 mit Material füllen 30 ZP 3 mit Material füllen 1. ZP 3 durch einen Durchlauf,- Zwangs- oder Fahrmischer mit Material füllen. HINWEIS! Tunnelbildung: Aufgrund physikalischen Eigenschaft Materials kommt es teilweise zu Materialanklebung an der Seitenwand des Materialbehälters, was zur Tunnelbildung führen kann.

  • Seite 30: Mörtelschläuche

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Mörtelschläuche 32 Mörtelschläuche 32.1 Mörtelschläuche vorbereiten 1. Putzstück (1) am Wasserentnahmeventil (2) anschließen. 2. Mörtelschlauch (3) anschließen und wässern. 3. Mörtelschlauch (3) und Putzstück (1) wieder abnehmen und trennen. 4. Mörtelschlauch vollständig vom Wasser entleeren. 5.

  • Seite 31: Betrieb Fernbedienung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Betrieb Fernbedienung HINWEIS! Niemals die Pumpe trocken laufen lassen, da sonst die Lebensdauer der Pumpe um einiges verkürzt wird. 33 Betrieb Fernbedienung 33.1 Betrieb ohne Fernbedienung Blindstecker aufstecken. Maschine muss per Hand am Schaltschrank ein- oder ausgeschaltet werden.

  • Seite 32: Luftversorgung Herstellen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Luftversorgung herstellen 34 Luftversorgung herstellen 34.1 Spritzgerät anschließen 1. Luftschlauch (1) am Spritzgerät (2) anschließen. 2. Sicherstellen, dass der Lufthahn (3) am Spritzgerät geschlossen ist. 3. Spritzgerät (2) am Mörtelschlauch (4) anschließen. Abb.

  • Seite 33: Mörtel Mit Spritzgerät Auftragen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Mörtel mit Spritzgerät auftragen HINWEIS! Die mögliche Förderentfernung hängt maßgeblich von der Fließfähigkeit des Mörtels ab. Schwere, scharfkantige Mörtel besitzen schlechte Fördereigenschaften. Dünnflüssige Materialien besitzen gute Fördereigenschaften. Werden 20 bar Betriebsdruck überschritten, müssen dickere Mörtelschläuche verwendet werden.

  • Seite 34: Arbeitsunterbrechung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Mörtel mit Spritzgerät auftragen 36.3 Arbeitsunterbrechung HINWEIS! Generell die Abbindezeit des zu verarbeitenden Materials beachten: Anlage und Mörtelschläuche in Abhängigkeit von der Abbindezeit des Materials und der Länge der Unterbrechung reinigen (Außentemperatur dabei beachten).

  • Seite 35: Stillsetzen Im Notfall Not-Aus-Schalter

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Stillsetzen im Notfall Not-Aus-Schalter 37 Stillsetzen im Notfall Not-Aus-Schalter 37.1 Not-Aus-Schalter Not-Aus In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. Im Gefahrenfall wie folgt vorgehen: 1. Sofort den Hauptwendeschalter ausschalten. 2.

  • Seite 36: Mörteldruck Ablassen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßnahmen bei Stromausfall 38.2 Mörteldruck ablassen GEFAHR! Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkontrolliert schnell aufspringen und den Bediener verletzen.  Maschine erst öffnen, wenn der Mörteldruck am Mörteldruckmanometer auf „0 bar“...

  • Seite 37: Arbeiten Zur Störungsbehebung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 39 Arbeiten zur Störungsbehebung 39.1 Verhalten bei Störungen Grundsätzlich gilt: Verhalten bei Störungen 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2.

  • Seite 38: Störungstabelle

    Rotor abgenutzt oder defekt Rotor ersetzen Servicemonteur Stator abgenutzt oder Stator ersetzen oder Spannschelle Servicemonteur Spannschelle zu locker gespannt nachspannen Keine Original PFT-Ersatzteile Original PFT-Ersatzteile verwenden Servicemonteur Kontroll-Lampe Überlastung durch Festfahren der Maschine rückwärts laufen lassen Bediener rot, Störung Pumpe mit trockenem Material leuchtet auf ZP 3 läuft nicht...

  • Seite 39: Förderung Steht Still / Stopfer

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderung steht still / Stopfer Störung Mögliche Ursache Fehlerbehebung Behebung durch Maschine Luftdruckschlauch defekt oder Luftdruckschlauch auswechseln, Servicemonteur Dichtungen defekt Dichtungen austauschen oder schaltet nicht Kompressor überprüfen Lufthahn am Spritzgerät defekt Lufthahn ersetzen Servicemonteur Kompressor...

  • Seite 40: Beseitigen Von Schlauchverstopfern

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Beseitigen von Schlauchverstopfern 41 Beseitigen von Schlauchverstopfern Hauptschalter auf Stellung „0“ drehen. GEFAHR! Gefahr durch austretendes Material! Lösen Sie niemals Schlauchkupplungen, solange der Förderdruck nicht abgebaut ist! Fördergut könnte unter Druck austreten und zu Verletzungen, insbesondere Verletzungen der Augen führen.

  • Seite 41: Kupplungsverbindungen Lösen

    2. Nockenhebel (1) und Schlauchverbindungen lösen. 3. Verstopfung durch Klopfen oder Schütteln an der Stelle des Stopfers lösen. 4. Notfalls einen Spülschlauch in den Mörtelschlauch einführen und das Material ausspülen (PFT Spülschlauch Artikelnummer Abb. 52: Kupplung lösen 00113856). 41.4 Maschine nach gelöstem Stopfer wieder einschalten 1.

  • Seite 42: Pumpe Nachspannen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende / Maschine reinigen 41.5 Pumpe Nachspannen 1. Bei nachlassendem Förderdruck kann der Stator nachgespannt werden. 2. Muttern (1) gleichmäßig anziehen. 3. Während des Betriebs die Pumpe nicht Nachspannen. 4. Pumpenteile die den notwendigen Förderdruck im gespannten Zustand nicht bringen, müssen ausgetauscht werden.

  • Seite 43: Zp 3 Ausschalten

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende / Maschine reinigen 42.1 ZP 3 ausschalten 1. Kurz vor Arbeitsende den Materialbehälter nicht mehr mit Material füllen. 2. Bevor kein Material mehr in die Pumpe gefördert wird, die Maschine am Wahlschalter (1) ausschalten (Mittelstellung).

  • Seite 44: Sichern Gegen Wiedereinschalten

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende / Maschine reinigen VORSICHT! Wasser kann in empfindliche Maschinenteile eindringen!  Vor dem Reinigen der Maschine alle Öffnungen abdecken, welche Sicherheits- Funktionsgründen kein Wasser eindringen darf (z.B.: Elektromotore und Schaltschränke). HINWEIS! Wasserstrahl nicht auf elektrische Teile, wie z.B.

  • Seite 45: Mörtelschlauch Reinigen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende / Maschine reinigen 42.6 Mörtelschlauch reinigen HINWEIS! Materialreste, sich Inneren Mörtelschlauches absetzen, können Schäden verursachen, sich immer weiter aufbauen und den Querschnitt verengen. Saubere Mörtelschläuche sind deshalb unerlässlich, um beim nächsten Einsatz störungsfrei mit dem Fördern beginnen zu können.

  • Seite 46: Mörtelschlauch Mit Der Pumpe Reinigen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende / Maschine reinigen 42.8 Mörtelschlauch mit der Pumpe reinigen 1. Wassergetränkte Schwammkugel (1) in den Mörtelschlauch (2) drücken. 2. Mörtelschlauch (2) am Mörteldruckmanometer (3) anschließen und Nockenhebel (4) schließen. HINWEIS! Auf saubere und korrekte Verbindung der Kupplungen achten! Auf Dichtigkeit achten.

  • Seite 47: Pumpe Reinigen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Pumpe reinigen 43 Pumpe reinigen 43.1 Pumpe abnehmen Muttern (1) an beiden Seiten vom Saugflansch lösen. GEFAHR! Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkontrolliert schnell aufspringen und den Bediener verletzen.
  • Seite 48 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung ZP 3 XL FU Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Unsachgemäße Wartung kann schweren Personen- oder Sachschäden führen.  Beginn Arbeiten für ausreichende Montagefreiheit sorgen.  Auf Ordnung und Sauberkeit am Montageplatz achten! Lose aufeinander- oder umher liegende Bauteile und Werkzeuge sind Unfallquellen.

  • Seite 49: Reinigung

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung ZP 3 XL FU  An allen Schmierstellen, die von Hand mit Schmierstoff versorgt werden, das austretende, verbrauchte oder überschüssige Fett entfernen und nach den gültigen örtlichen Bestimmungen entsorgen.  Ausgetauschtes Öl in geeigneten Behältern auffangen und nach den gültigen örtlichen Bestimmungen entsorgen.

  • Seite 50: Abdichteinheit Abschmieren

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung ZP 3 XL FU 45.4 Abdichteinheit abschmieren Abdichtung für Materialbehälter wöchentlich schmieren (1). Getriebeabdichtung monatlich schmieren (2). Abb. 67: Abschmieren 45.5 Wartungsarbeiten 45.5.1 Luftfilter Kompressor  Ausführung durch den Servicemonteur. 1.

  • Seite 51: Filtereinsatz Für Frequenzumformer Reinigen

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung ZP 3 XL FU 45.7 Filtereinsatz für Frequenzumformer reinigen Jährlich Filtereinsatz für Frequenzumformer reinigen: 1. Alle Schrauben entfernen. 2. Schutzhaube (1) für Austrittsfilter entfernen. Abb. 70: Schutzhaube für Filter 3. Filter (2) am blauen Verschluss (3) öffnen. 4.

  • Seite 52: Demontage

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage 46 Demontage Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 46.1 Sicherheit Personal  Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. ...

  • Seite 53: Demontage

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Demontage die elektrische Versorgung abschalten und endgültig abtrennen.

  • Seite 54: Ersatzteilzeichnung, Ersatzteilliste

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47 Ersatzteilzeichnung, Ersatzteilliste 47.1 Rahmen mit Materialbehälter ZP 3 XXL 2022-02-25...
  • Seite 55 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Stck. Artikel-Nr. Artikelbezeichnung 20207200 Sicherungshutmutter M8 verzinkt 20209313 U-Scheibe B 8,4 verzinkt 20206322 Flachrundschraube M8 x 20 verzinkt 00102127 Schutzgitter ZP 3 XL (bis 04.2017) 00710778 Schutzgitter ZP 3 XL (ab 10.2020) 00102492 Kunststoffhaube ZP 3 XL 20209986...

  • Seite 56: Schutzgitter Mit Positionsschalter Zp 3 Xxl Ab 04.2017

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47.2 Schutzgitter mit Positionsschalter ZP 3 XXL ab 04.2017 2022-02-25...
  • Seite 57 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Stck. Artikel-Nr. Artikelbezeichnung 00064255 Sicherungshutmutter M12 verzinkt 20209000 U-Scheibe B 13 verzinkt (VPE 10) 20209965 Sechskantschraube M12 x 70 verzinkt 00710778 Schutzgitter ZP 3 XL ab 10.2020 RAL2004 00586128 Schutzgitterbolzen Endschalter ZP 3 XL 20207200 Sicherungsmutter M8 verzinkt (VPE 10)

  • Seite 58: Antrieb Und Abdichteinheit

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47.3 Antrieb und Abdichteinheit 2022-02-25...
  • Seite 59 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Stck. Artikel-Nr. Artikelbezeichnung 00151864 Zyl.-M12x 40 10.9 verzinkt innen-6-Kant 20208509 Gewindestift mit Innenskt. M10 x 10 verzinkt 00103658 Hohlwelle ZP 3 XXL 00103659 Gehäuse Motorabdichtung XXL RAL2004 00035572 Schmiernippel M 6 (45 Grad) 20208703 Skt.-Schraube M12 x 45 verzinkt 00104124...

  • Seite 60: Pumpeneinheit 2L8

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47.4 Pumpeneinheit 2L8 2022-02-25...
  • Seite 61 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Stck. Artikel-Nr. Artikelbezeichnung 20172800 O-Ring 16 x 2 00478801 Rotor 2L8 Vierkantkopf mit Bohrung KTO 00103667 Saugflansch L-Pumpe 00463519 Spannschraube M16 x 710 verzinkt 00478798 Stator 2L8 Spannleiste KTO kpl. 20209921 Bundmutter M16 verzinkt 00152185...

  • Seite 62: Schaltschrank Artikelnummer 00148011

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47.5 Schaltschrank Artikelnummer 00148011 2022-02-25...
  • Seite 63 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Stck. Artikel-Nr. Artikelbezeichnung 00129766 Frequenzumformer 400V 3Ph. 15KW programmiert 00091210 EMV-Filter für Frequenzumformer 11KW 400V 30A 00022173 Steuertrafo 400V-42V/230V 75VA 00148366 Montageplatte Schaltschrank ZP 3 XXL - 00042599 Motorschutzschalter 0,63-1A PKZM 0-1 00021401 Hilfskontakt NHI-11-PKZO 00084223...

  • Seite 64: Schaltschrank Artikelnummer 00148011

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 47.6 Schaltschrank Artikelnummer 00148011 2022-02-25...
  • Seite 65 Verschluss Schaltschrank 00090878 Hauptschalter 400V/50Hz mit Unterspannungsauslöser 00053835 Kontaktelement 1 Schliesser M22 - K10 00050783 Potentiometer 00148013 Tür ZP 3 XXL FU RAL 9002 00053767 Scharnier 180° komplett 00036323 Austrittsfilter 150 x 150mm 00022085 Rundsteckverbinder Flanschdose 00019416 CEE-Anbausteckdose 5 x 16A 6h rot...

  • Seite 66: Schaltplan S1155C

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Schaltplan S1155C 48 Schaltplan S1155C 2022-02-25...

  • Seite 67: Schaltplan S1155C

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Schaltplan S1155C 48.1 Schaltplan S1155C 2022-02-25...

  • Seite 68: Index

    EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Index Index Demontage ............52 Abdichteinheit abschmieren ....... 50 Drehrichtung des Pumpenmotors ändern bei Schlauchverstopfern .......... 40 Allgemeine Angaben .......... 10 Drehzahlregler für Pumpenmotor ...... 17 Allgemeines ............8 Allgemeines Aufstellen des Luftkompressors ..20 EG Konformitätserklärung ........
  • Seite 69 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Index Pumpeneinheit 2L8 ..........60 Maschine aufstellen ..........26 Maschine einschalten ....... 28, 29, 33, 46 Quality-Control Aufkleber ........12 Maschine in Betrieb nehmen ......29 Maschine leer fahren .......... 44 Rahmen mit Materialbehälter ZP 3 XXL .....54 Maschine nach gelöstem Stopfer wieder Reinigung ............49 einschalten ............
  • Seite 70 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport mit PKW oder LKW ......24 Transportinspektion ........... 23 Wahlschalter Pumpenmotor ....... 17 Typenschild, Prüfhinweis ........12 Wahlschalter Rüttler ........... 17 Wartung ZP 3 XL FU .......... 47 Übersicht ............13 Wartungsarbeiten ..........
  • Seite 71 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten 2022-02-25...
  • Seite 72 EG Konformitätserklärung Teil 2 Übersicht – Bedienung - Ersatzteillisten PFT – ALWAYS AT YOUR SITE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net...
