Bauanleitung
Eolo R 22
Baustufe 1
4x
2,7x5,8x0,5
5
No.
S 2865

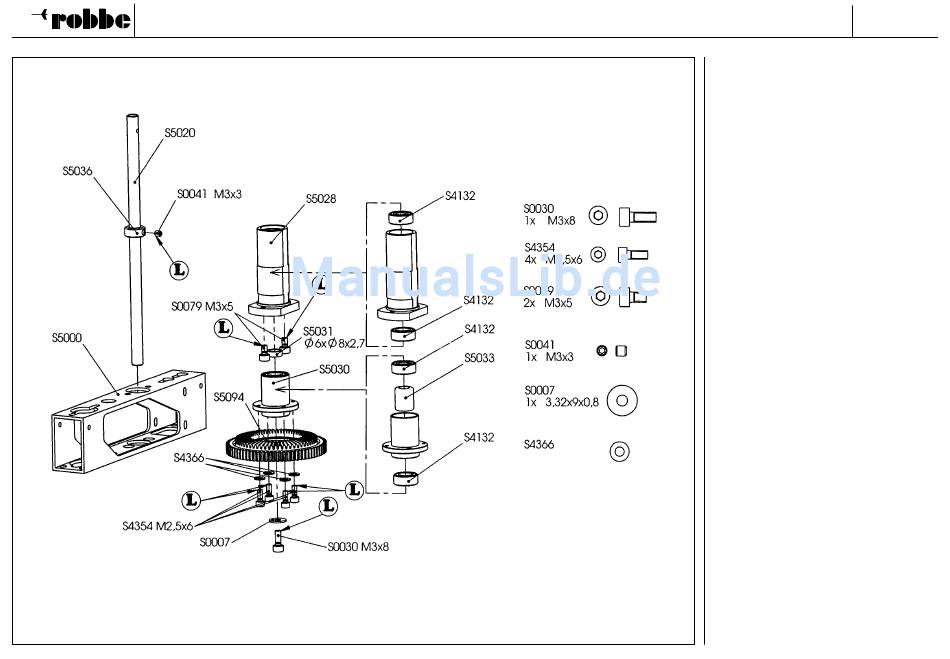

1.1
Montage
Rotorwellenlagerbock,
Freilaufnabe und Hauptrotorwelle
-
Vormontierten
Rotorwellenlagerbock
S5028 mit Schrauben S0079 auf dem
Chassis S5000 festschrauben.
-
Vormontierte Freilaufnabe S5030 mit
Zahnrad Z 75, S5094 mittels U-Scheiben
S4366 und Schrauben S4354 verschrau-
ben.
-
Hauptrotorwelle
S5020
in
Rotorwellenlagerbock von oben einschie-
ben und Distanzring AL 6/8 x 2,7, S5031
und montierte Freilaufnabe S5030 einset-
zen.
-
Schraube S0030 mit U-Scheibe S0007
versehen
und
von
unten
in
Hauptrotorwelle eindrehen.
-
Hauptrotorwelle mit Stellring 6/11, S5036
und Stiftschraube S0041 spielfrei einstel-
len.
den
die
