Bauanleitung
Eolo R 22
Baustufe 2
8
No.
S 2865
2.1

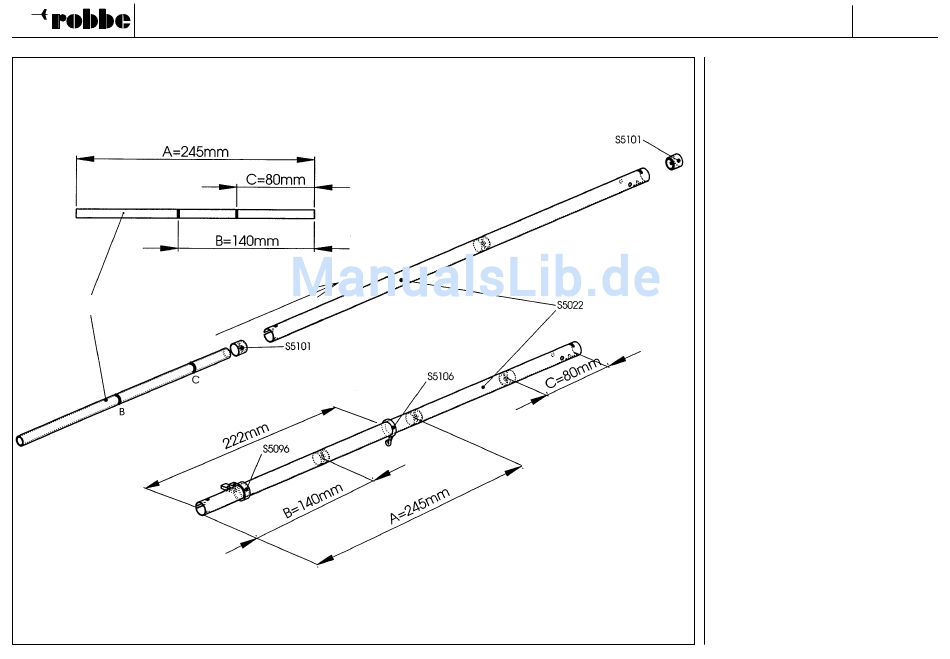

Bestückung Heckrohr
-
Das Kunststoff-Hilfsrohr 75-50931 nach
Seitenansicht mit den Markierungen B und
C versehen.
-
Den mittleren Lagerstopfen Ø 11 x 10,
S5101
mittels
Hilfsrohr
von
Vorderseite
(längsgeschlitzt)
in
Heckrohr Ø 12 x 11 x 444, S5022 ein-
drücken - Maß A.
-
Die beiden anderen Stopfen mit dem
Hilfsrohr
nach
den
angebrachten
Markierungen eindrücken - Maße B und C.
-
Gestängeführung S5106 und Servohalter
Heck S5096 auf das Heckrohr schieben.
Lage des Schlitzes beachten.
der
das
