Bauanleitung
Eolo R 22
Baustufe 3
14
No.
S 2865
3.3

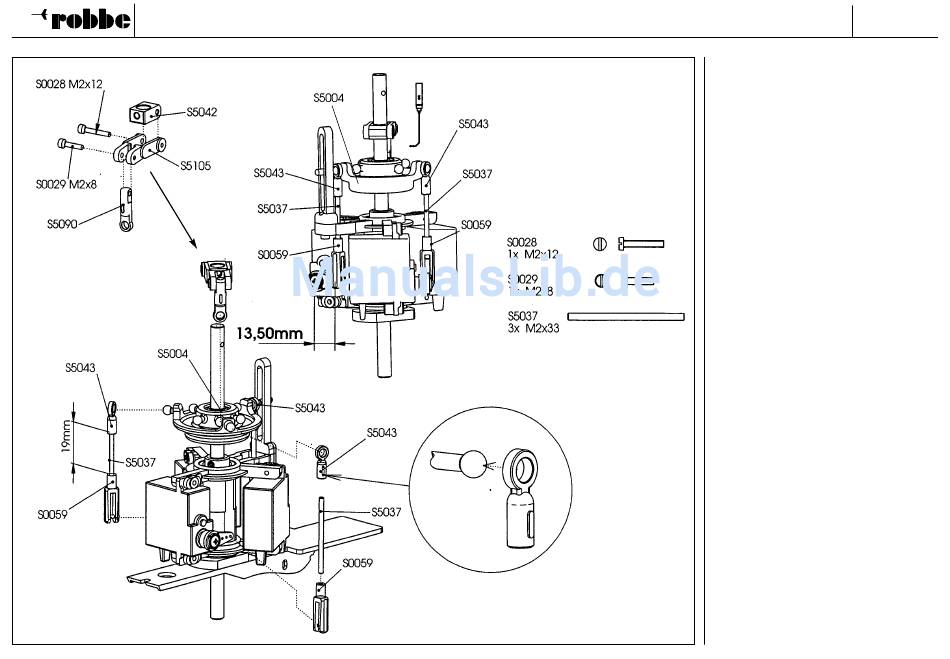

Montage
Gestänge
Taumelscheibenmitnehmer
-
Die
Kugelköpfe
S5043
und
Gabelanschlüsse S0059 mit Maß 19 mm
auf die Gestänge S5037 schrauben.
-
Kugelköpfe der montierten Gestänge auf
die
Kugeln
des
Außenrings
Taumelscheibe S5004 drücken.
Hinweis:
Beim
Aufdrücken
Kugelgelenke auf die Kugelköpfe die Lage
der erhabenen Markierungen auf den
Gelenken beachten.
-
Taumelscheibe auf die Hauptrotorwelle
schieben
und
dabei
in
Taumelscheibenführung einsetzen.
-
Gabelanschlüsse an den Servohebeln mit
Maß 13,5 mm anbringen.
-
Taumelscheibenmitnehmer
Klemmstück S5042 und Mitnehmergabel
S5105 mit Schrauben S0028 und S0029
zusammenschrauben,
auf
Hauptrotorwelle schieben und Kugelkopf
S5090 auf die „mittlere" Kugel des
Taumelscheibeninnenrings drücken. Auf
Leichtgängigkeit achten.
Beachten: Die Gewindebohrung von
S5042 muß oberhalb der Teilemitte liegen.
und
die
der
der
die
aus
die
