Bauanleitung
Eolo R 22
Baustufe 5
17
No.
S 2865
5.2

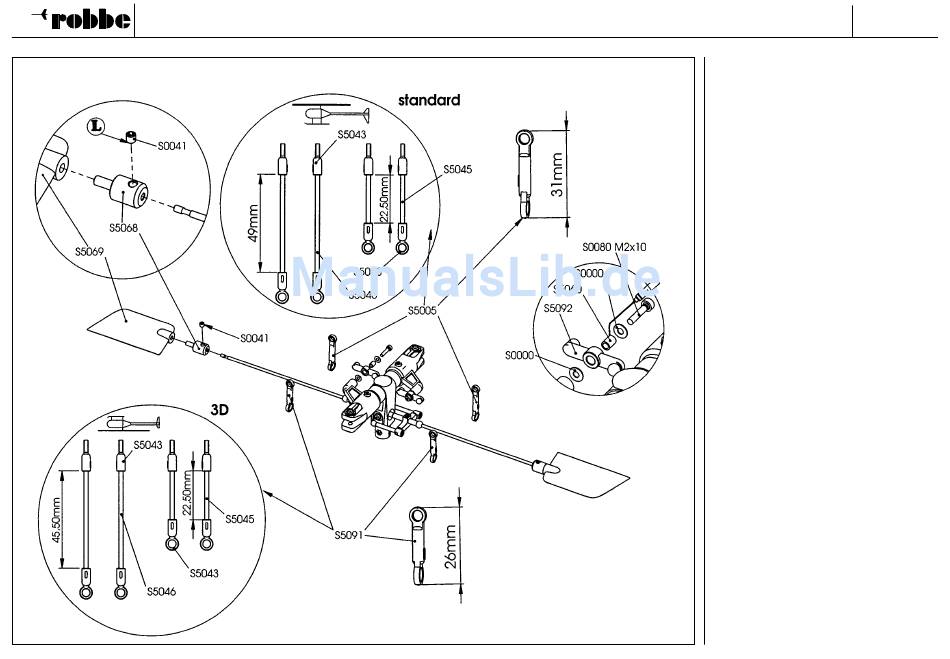

Montage Mischhebel und
Bestückung Paddelstange
-
Mischhebel S5092 an den Blatthaltern
anbringen. Auf Leichtgängigkeit achten.
-
Doppelgelenke
S5005
auf
Paddelstange schieben und auf die ent-
sprechenden Kugeln drücken.
Hinweis: Beim Aufdrücken der Doppel-
Kugelgelenke auf die Kugelköpfe die Lage
der erhabenen Markierung auf den
Gelenken beachten.
-
Tariergewichte S5068 bis auf Anschlag in
die Paddel S5069 einschrauben.
-
Tariergewichte mit Stiftschrauben S0041
in den Nuten der Paddelstange befesti-
gen.
Dabei die Paddel zueinander und zur
Pitchkompensatornabe S5087 parallel
ausrichten.
-
Hinweis: Die Doppelgelenke S5091 sind
für 3D-Flug in Verbindung mit stärkeren
Motoren und symmetrischen Rotorblättern
vorgesehen.
-
Die Gestänge S5045 und S5046 sind
dann entsprechend den Maßangaben ein-
zustellen.
die
