Einstellarbeiten an der Fernsteuerung
Voraussetzung:
Heli- geeignete Fernsteuerungsanlage.
Servos entsprechend Bedienungsanleitung am Empfänger
eingesteckt.
Vorgehensweise:
-
Sender einschalten
-
Freien Modellspeicher wählen
-
Modellspeicher programmieren auf Mixtyp Heli
-
Taumelscheiben Mode HR 3
-
Heckrotormischer aktiviert (Revo-Mix), je nach Kreiseltyp.
-
Drehrichtung rechtsdrehend programmieren.
-
Knüppel und Trimmer in Mittelstellung
-
Keine Trimmspeicher oder frei programmierbare Mixer
aktiviert
-
Gastrimmung auf Leerlauftrimmung programmieren (ATL
= Trimmung nur im Leerlauf aktiv)
-
Empfangsanlage einschalten (Akku mit Regler verbin-
den).
Servoeinstellung für Pitch
-
Wege und Laufrichtung der Servos kontrollieren.
-
Wenn der Pitchknüppel in Richtung Pitch-Maximum
bewegt wird, müssen sich alle 3 unterhalb der
Taumelscheibe montierten Servos gleichmäßig bewegen
und die Taumelscheibe geradlinig nach oben heben.
Servoeinstellung für Roll- und Nick
-
Hinweis:
Bei
HR3
Anlenkung
Taumelscheibenneigung der jeweiligen Flugbewegung
des Hubschraubers.
-
Laufrichtung der Servos kontrollieren.
-
Bei Rollausschlag nach rechts muß sich die
Taumelscheibe in Flugrichtung nach rechts neigen.
-
Eventuell Servo- Laufrichtungen am Sender umstellen.
-
Bei Nickausschlag nach vorne muß sich die
Taumelscheibe nach vorne neigen.
-
Eventuell Servo- Laufrichtungen am Sender umstellen.
Servoeinstellung für Heckrotorservo
Hinweis:
Bei Ausschlag des Heckrotorsteuerknüppels nach rechts,
muß sich das obere eingeklappte Heckrotorblatt nach rechts
(zum Heckrohr hin) bewegen.
- Eventuell Servo- Laufrichtung am Sender umstellen.

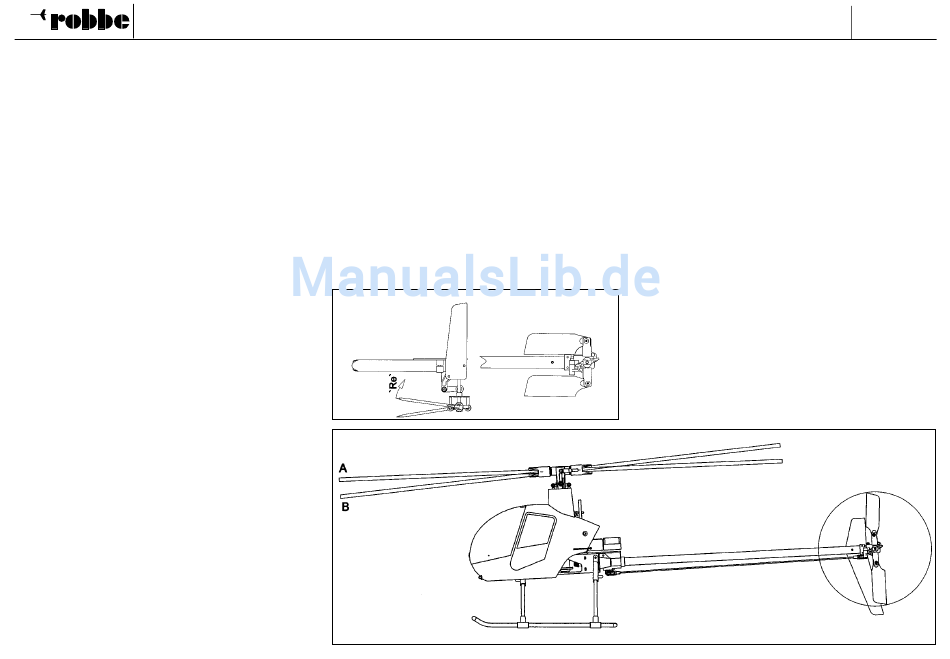

Kreiselwirkrichtungskontrolle
Kreisel auf höchste Empfindlichkeit einstellen.
Heckausleger zügig um die Hochachse nach rechts schwen-
ken (Nase bewegt sich nach links).
Das obere eingeklappte Heckrotorblatt muß sich mit seiner
Spitze zum Heckrohr hin bewegen. ("Re")
Gegebenenfalls Kreiselwirkungsrichtung umschalten, bzw.
bei einfachen Kreiseln ohne Wirkrichtungsumkehr das
Kreiselement auf den Kopf stellen, z. B. Kreisel G 200.
Endkontrolle
Bei Neutralstellung aller Servos müssen die Servohebel
waagrecht stehen.
Kreiselwirkrichtungskontrolle
Einstellen Blattspurlauf
entspricht
die
Bauanleitung
Eolo R 22
32
Hierbei sollte sich ein Anstellwinkel von +9° an den
Hauptrotorblättern ergeben.
Als Maximum-Pitch sollen ca. +14°, als Minimum-Pitch ca.
+4° erreicht werden.
Der Antrieb
Haupt- und Heckrotorblätter demontieren.
Den Motor mit wechselnder Belastung mit 1 – 2
Akkuladungen einlaufen lassen (Angaben beziehen sich auf
den mitgelieferten Serienmotor).
Einstellen Blattspurlauf
Beim ersten Betrieb des Modells muß der Blattspurlauf noch
eingestellt werden.
Dazu vorsichtig Gas geben und bei laufendem System den
Blattspurlauf kontrollieren.
Sollte sich bei Schwebeflugdrehzahl eine Differenz im
Blattspurlauf ergeben, so muß entweder das tieferlaufende
Blatt B im Anstellwinkel erhöht werden oder aber gegensin-
nig das höherlaufende Blatt A im Anstellwinkel verkleinert
werden.
Dazu
wird
das
Kugelgelenk
vom
Taumelscheibe abgezogen und um 1-2 Umdrehungen in der
entsprechenden Richtung verdreht.
Höchstdrehzahl Hauptrotorkopf mit Holzblättern: 1650
U/min.
No.
S 2865
Mischhebel
zur
