Bauanleitung
Eolo R 22
Baustufe 7
22
No.
S 2865
7.3

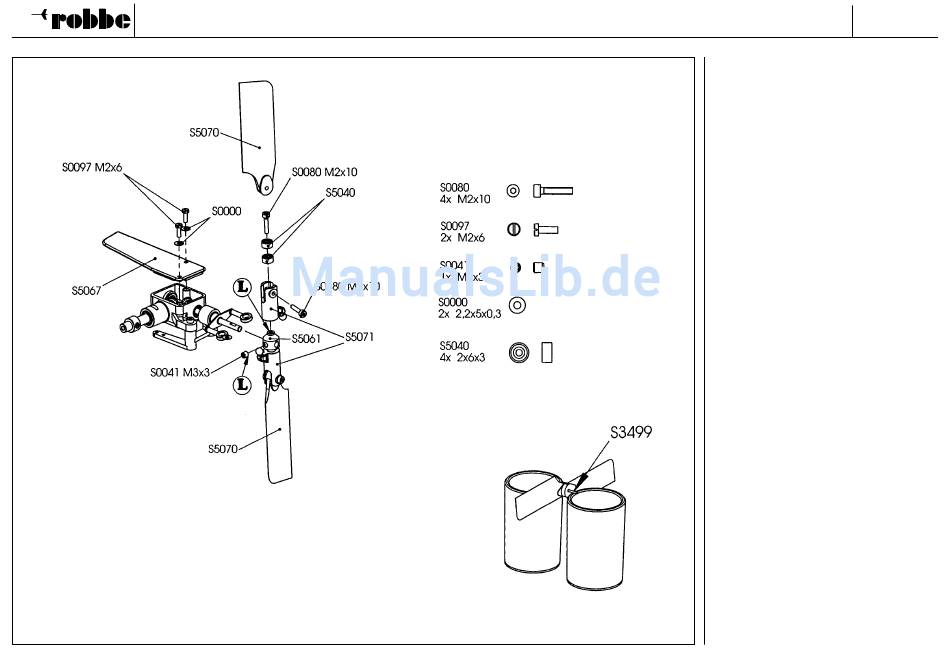

Montage Höhenleitwerk und
Heckrotornabe
-
Höhenleitwerk S5067 mit Schrauben
S0097 und U-Scheiben S0000 auf dem
Heckgetriebe-Gehäuse befestigen.
-
Heckrotornabe S5061 außen bündig auf
die Heckrotorwelle schieben und mit
Stiftschraube S0041 auf der Abflachung
festschrauben.
-
Heckrotornabe bestücken.
-
Die Heckrotorblätter mit dem Zylinderstift
Ø2 x 36, S3499
gegengleich zum
Auswuchten zusammenstecken.
-
Die Rotorblätter mittig unterstützen.
-
Das leichtere Blatt, welches nun nach
oben zeigt, mit Hilfe von Klebeband so
austarieren, daß sich die Rotorblätter
waagrecht auspendeln.
-
Heckrotorblätter S5070 nur so fest mit
Schrauben S0080 in den Heckrotor-
Blatthaltern anschrauben, daß sie sich
noch leicht schwenken lassen.
