S5077
Bauanleitung
Eolo R 22
Baustufe 11
30
No.
S 2865
11.2

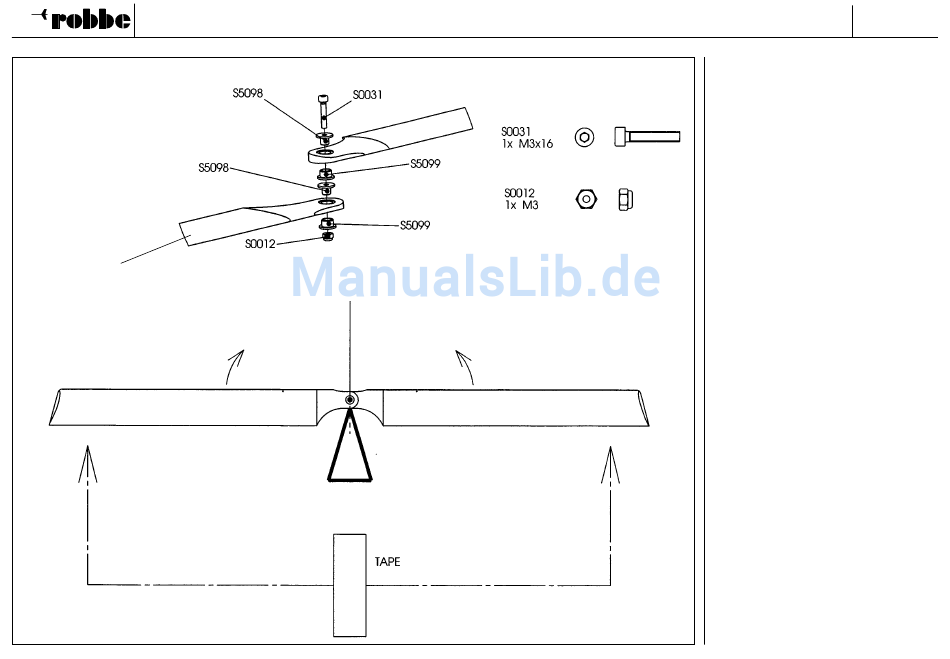

Rotorblätter auswiegen
-
Blattdurchführungen S5098 und S5099 in
die Bohrungen der Hauptrotorblätter
S5077 eindrücken.
Die Blattdurchführungen S5098 und
S5099 zusätzlich mit ropoxi sichern.
-
Die
Rotorblätter
durch
Aufnahmebohrungen mit einer Schraube
S0031 und einer Mutter S0012 gegenein-
ander verschrauben.
-
Die so montierten Rotorblätter mittig
unterstützen.
-
Das leichtere Blatt, welches nun nach
oben zeigt, sollte mit Hilfe der beiliegen-
den farbigen Folie so austariert werden,
daß sich die Rotorblätter waagrecht aus-
pendeln.
die
